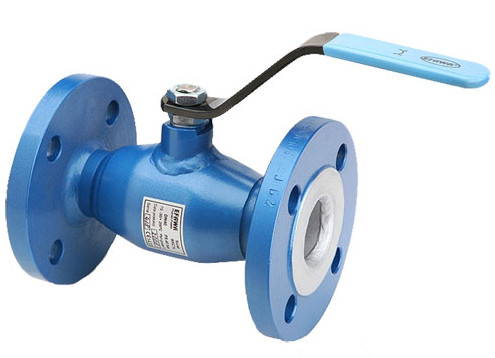

Кран шаровой стандартнопроходной тип WKC1a DN15 Efar
Характеристики
Кран шаровой стандартнопроходной фланцевый тип WKC1a производства Efar (Польша) применяется в системах водоснабжения для замыкания водяного напора в водопроводе. Затвором крана служит деталь шарообразной формы, через отверстие в которой, проходит жидкость. Чтобы перекрыть поток, нужно механически повернуть ручку.
|
DN |
PS, бар |
FTF |
Dk, мм |
D, мм |
d, мм |
C, мм |
f, мм |
К, мм |
L, мм |
n, шт. |
h, мм |
l, мм |
H, мм |
a, мм |
S, мм |
F |
Масса, кг |
|
15 |
16; 25; 40 |
130 |
10 |
95 |
45 |
14 |
2 |
65 |
14 |
4 |
54,0 |
140 |
92 |
— |
— |
— |
1,7 |
Характеристики шарового крана WKC1a позволяют использовать его в системах разного типа, в температурном диапазоне -30 до +200 °C. Запрещено применение в агрессивной для материалов среде, которая может повредить уплотнители конструкции и привести к протечке. Рекомендуется не использовать кран фланцевый WKC1a для транспортировки вязких материалов. Это может способствовать налипанию и, как итог, поломке арматуры. Краны WKC1a диаметром входящего отверстия Ду от 15 мм, можно использовать в домах, системах кондиционирования, отопительных системах с нормальным давлением PN 40 бар (4,0 МПа).
- Простая в ремонте и монтаже конструкция.
- Температуроустойчивость.
- Нет необходимости в дополнительном сервисе.
- Цельность конструкции и общая надёжность крана.
- Крепкий корпус из углеродной стали.
- Низкое гидравлическое сопротивление.
Температура: -30 до +2000С
Среда: вода, пар и другие среды, нейтральные к материалам изделия
2.Шар: X5CrNi18-10
3.Шток: X30Cr13
4.Уплотнение шара: PTFE + C
5.Прокладка: S235JR + Zn
6.Пружина: 50CrV4
7.Уплотнение штока: PTFE
8.Прокладка: PTFE
9.Ограничитель: S235JR + Zn
10.Кольцо: S235JR + Zn
11.Ручка: S235JR
12.Гайка: PN-EN ISO 4035 + Zn
