Кабель FTP

Кабель FTP относится к витой паре — кабелям для связи, которые представляют собой пары изолированных проводников, скрученных друг с другом и покрытых оболочкой из пластика.

Защита кабеля — электрически заземленная медная оплетка или алюминиевая фольга вокруг скрученной пары. Кабель FTP – это фольгированная витая пара, которая содержит общий внешний экран из фольги.

Экранирование создает дополнительную защиту от электромагнитных наводок как внутренних, так и внешних. По всей длине экрана происходит соединение с дренажным неизолированным проводом, объединяющим экран. Такая защита необходима в случаях, когда экран разделяется на секции, слишком изгибается или растягивается.

В процессе монтажа кабеля необходимо выдержать минимально допустимый радиус изгиба (равный 8-ми внешним диаметрам кабеля). Если изгиб будет больше, то внешние наводки на сигнал будут увеличены, что в свою очередь приведет к разрушению оболочки провода.

Кроме того, во время монтажа необходимо следить за целостностью экрана по всей длине провода. Изгиб или растяжение провоцирует разрушение экрана, следствием чего становится снижение устойчивости к электромагнитным помехам. Экран разъема должен быть соединен с дренажным проводом.

Кабель FTP 4 пары, кат. 5E, stranded, 24AWG (катушка 305м)

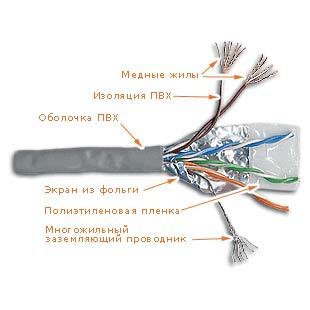

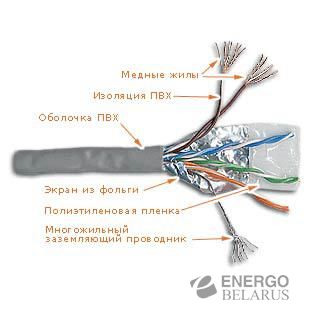

Конструкция:

-4 пары медных многожильных проводников;

-величина диаметра - 24AWG;

-все проводники заключены в ПВХ-изоляцию;

-одна витая пара — это два проводника, которые скручены специальным шагом;

-четыре витых пары обернуты в полиэтиленовую пленку, а также в общий экран из фольги и ПВХ-оболочки, который заключен вместе с заземляющим многожильным проводником.
