Отличительные особенности реле:
Каскадное включение освещения, установка в монтажную коробку Ø60мм, таймер 10-90 с.
Назначение

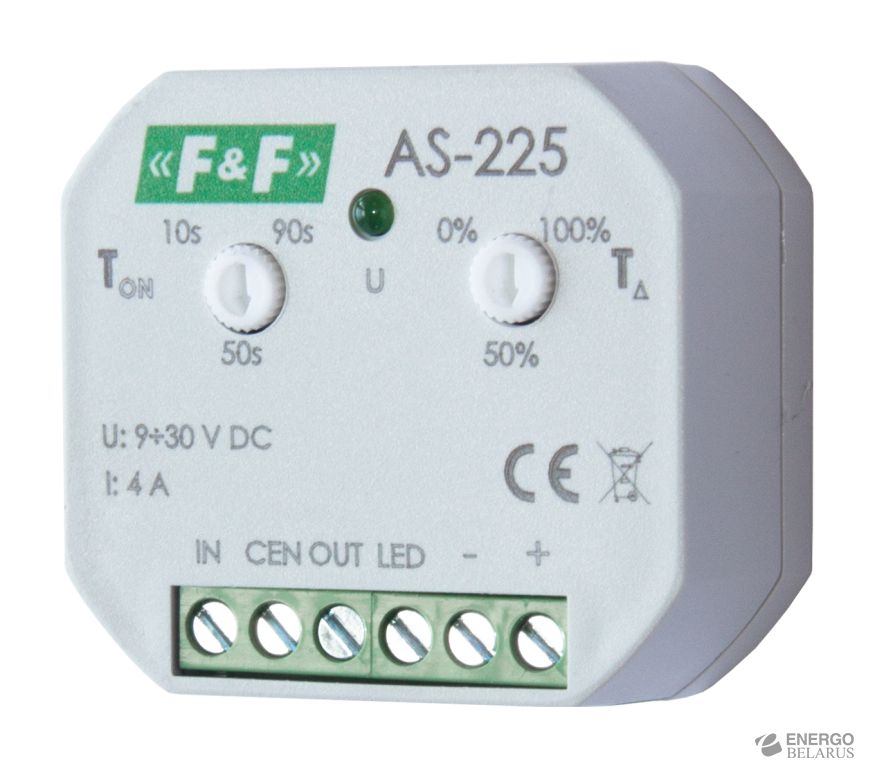

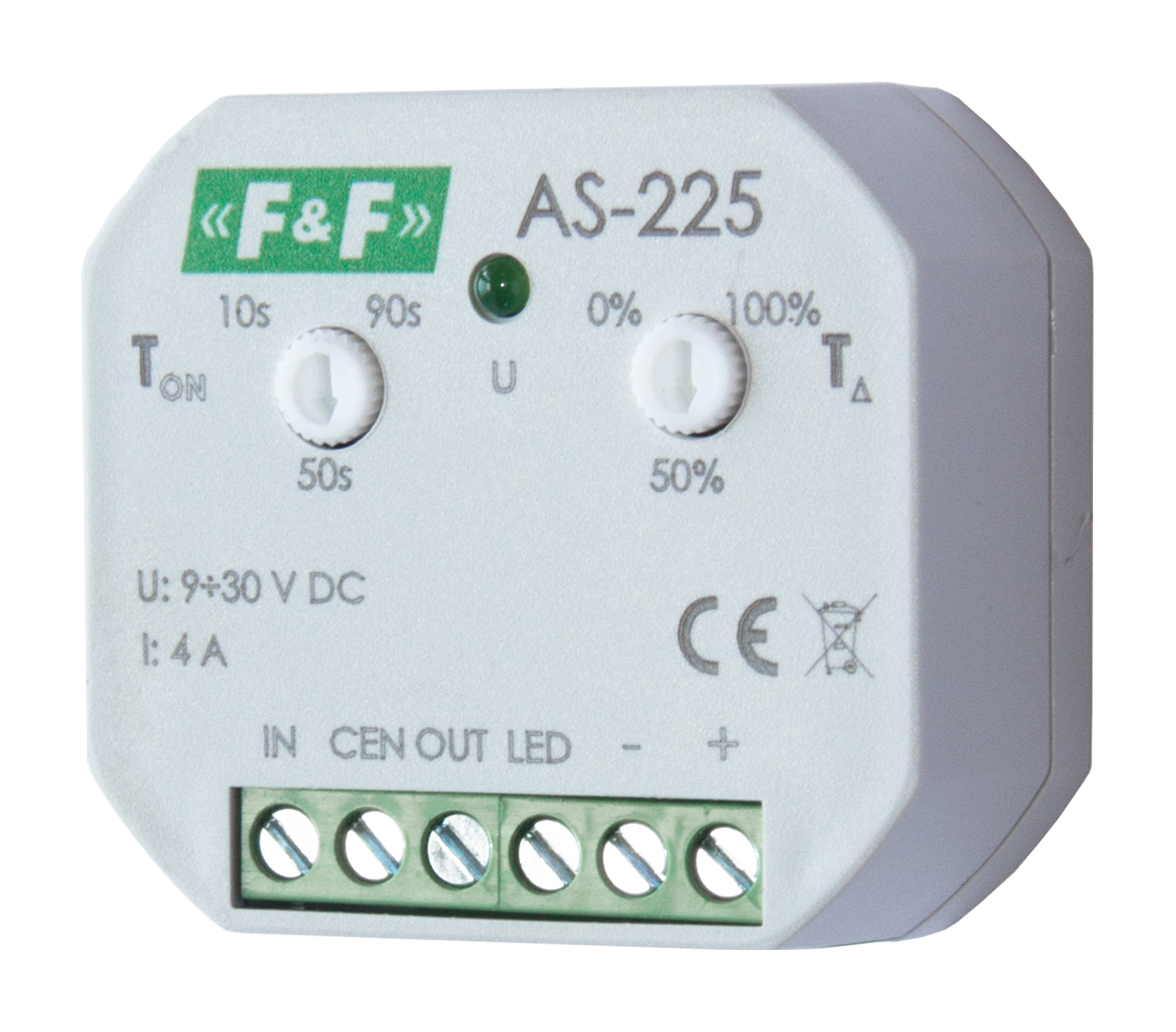

Лестничный автомат AS-225 представляет собой специальный блок управления для многоточечного, каскадного освещения лестниц. С данным реле можно получить эффект движения света вдоль лестницы.
Количество точечных источников света, контролируемых таким образом, может быть произвольным и требует подключения только достаточного количества лестничных автоматов.
Отличительные особенности
- управление многоточечными системами освещением;
- возможность создания группы из любого количества автоматов;
- каждое реле позволяет установить независимую задержку включения освещения, и момент, в который начнет включаться определенный сегмент многоточечной системы;
- включение освещения с использованием различных коммутационных устройств:
- кнопка звонка;
- датчик движения;
- оптический барьер;
- датчик давления.
- корпус реле устанавливается в монтажную коробку, также возможна установка непосредственно под источником света;
- простая установка - всего 3 провода от автомата к автомату.
Технические характеристики:
|
Артикул
|
EA01.002.010
|
|
Код ETIM
|
EC000297
|
|
Напряжение питания
|
9-30 В DC
|
|
Максимальный коммутируемый ток (AC1)
|
4 А
|
|
Выходное напряжение
|
9-30 В DC
|
|
Тип выхода
|
Транзисторный, ОК
|
|
Время переключения Ton (регулируемое)
|
10-90 с
|
|
Задержка переключения (регулируемая)
|
0-100%Ton с
|
|
Потребляемая мощность
|
|
|
- в режиме ожидания
|
0,3 Вт
|
|
- в рабочем режиме
|
0,5 Вт
|
|
Диапазон рабочих температур
|
от -15 до +50 °С
|
|
Степень защиты
|
IP 20
|
|
Габариты (ШхВхГ)
|
∅54х20 мм
|
|
Тип корпуса
|
PDTN
|
|
Подключение
|
Винтовые зажимы 2,5мм2
|
|
Установка
|
в монтажную коробку
|
