Отличительные особенности реле:
С клеммной колодкой для подключения. Максимальный ток нагрузки 16 А. Монтаж на плоскость.
Назначение

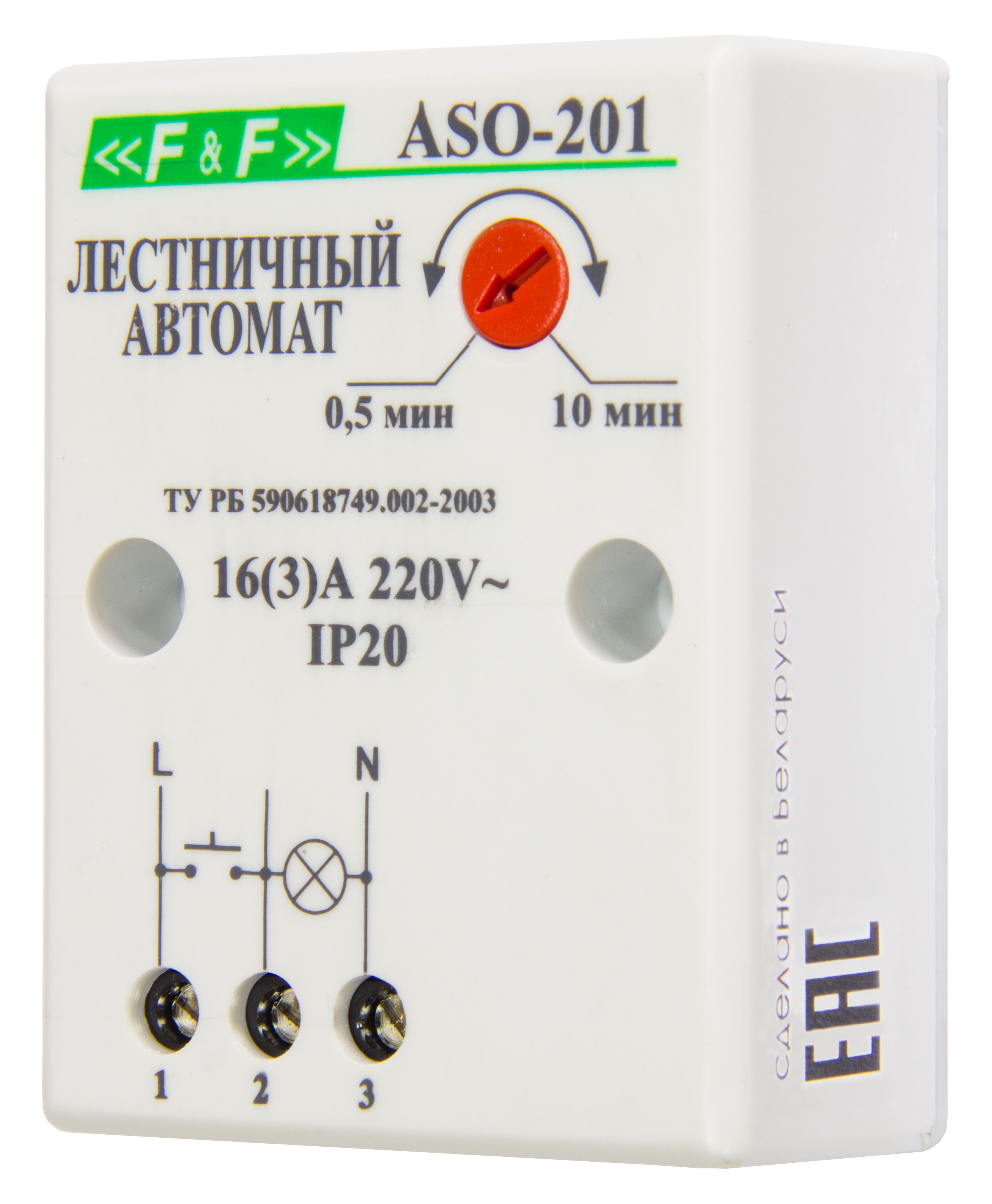

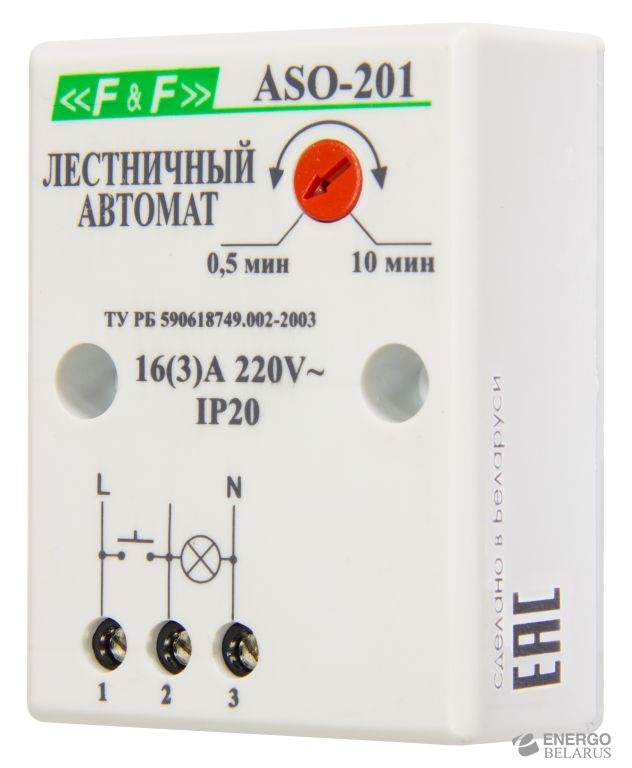

Лестничные автоматы (таймеры-выключатели) ASO-201 предназначены для отключения освещения на лестничных площадках, коридорах и т.п. через заданный промежуток времени после включения. Устанавливаются с выключателем или кнопкой.
Область применения
Для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т.п.
Принцип работы
После включения освещения кнопочным выключателем и отработки встроенным таймером заданной выдержки времени автомат отключает освещение. Выдержка времени в пределах от 0,5 до 10 минут устанавливается потенциометром на передней панели автомата. Повторное нажатие выключателя во время отсчёта выдержки времени продлевает время включения освещения только при наличии функции антиблокировки. В этих приборах освещение отключается даже при блокировке кнопочного (звонкового) выключателя во включённом состоянии (например, механически). При этом повторное включение освещения невозможно до снятия блокировки выключателя. В автоматах с функцией предупреждения о выключении яркость ламп за 30 секунд до отключения уменьшается наполовину. Эта функция реализуется только с лампами накаливания и галогенными лампами. Все лестничные автоматы могут работать с выключателями с неоновой подсветкой.
Технические характеристики:
|
Артикул
|
EA01.002.002
|
|
Код ETIM
|
EC001439
|
|
Напряжение питания
|
230 В; 50 Гц
|
|
Максимальный коммутируемый ток (AC1)
|
16 А
|
|
Контакт
|
1NO
|
|
Задержка выключения (регулируемая)
|
0,5-10 мин.
|
|
Задержка включения
|
< 1 с
|
|
Потребляемая мощность
|
1 Вт
|
|
Диапазон рабочих температур
|
от -25 до +50 °С
|
|
Габариты (Ш*В*Г)
|
50х67х26 мм
|
|
Тип корпуса
|
A8
|
|
Степень защиты
|
IP 20
|
