Регистратор электронный многоканальный REGIGRAF (Ф1771-АД-М)

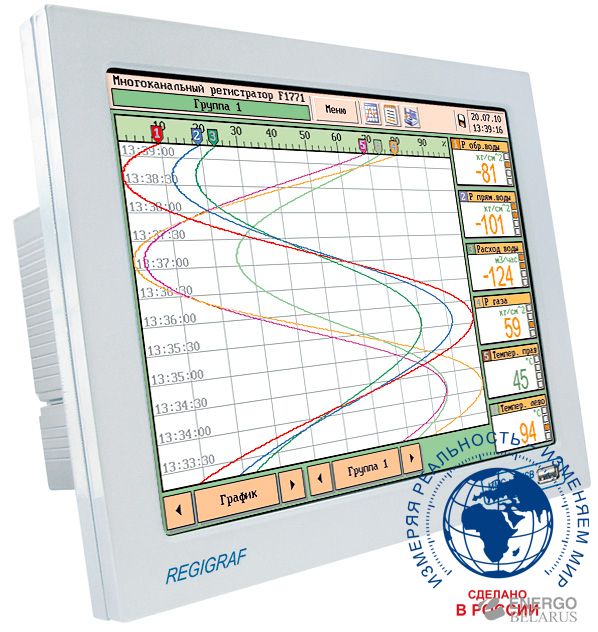

Многоканальный электронный регистратор  с сенсорным экраном REGIGRAF  (Ф1771-АД-М) применяется для сбора, визуализации, архивирования, хранения, обработки и оценки результатов измерений, сигнализации об их состоянии относительно заданных значений. Экранный самописец REGIGRAF может использоваться вместо бумажных самописцев.

Многоканальный электронный регистратор REGIGRAF как автономно, так и в составе систем измерения и управления может применяться в электроэнергетике, атомной энергетике, на морских судах ( приборы с приемкой Морского Регистра), в нефтяной, газовой, химической и нефтехимической, целлюлозно-бумажной, пищевой промышленности, металлургии, а также в других отраслях, где необходимо многоканальное измерение, регистрация и контроль параметров технологических процессов. REGIGRAF интегрируется в АСУ ТП, может использоваться вместо бумажных самописцев (регистраторов).

Технические характеристики Ф1771-АД-М:

• ЖК-дисплей 10,4’’; разрешение 640х480;
• сенсорный экран;
• 4 / 8 / 16 входных каналов измерения (по заказу);
• входы каналов дифференциальные и обеспечивают гальваническую развязку друг от друга, от цепей питания и корпуса прибора;
• гальваническая развязка между каналами – 500 В;
• время измерений аналогового сигнала на каждом канале для всех диапазонов напряжений, тока и термопар не более 100 мс, для сопротивлений и термосопротивлений не более 500 мс, измерения производятся параллельно;
• до 16 программируемых математических каналов ( в том числе математическая обработка, вычисление расхода природного газа, перегретого пара, расчета теплосодержания);
• до 6-ти уставок на каждом канале;
• число реле сигнализации / регулирования до 16;
• собственная энергонезависимая память, объем – до 20 млн. измерений;
• цикл в архив задаётся пользователем из следующего ряда значений: 100 мс, 1 с, 2 с, 5 с, 10 с, 30 с, 1 мин, 2  мин, 5 мин;
• 4 встроеных источника питания внешних преобразователей напряжением 24 В (по заказу);
• журнал событий;
• MMC-порт;
• для переноса архивной информации из прибора в ПК используется FLASH-накопитель;
• протокол Modbus;
• цифровые интерфейсы RS-485, RS-232, Ethernet.

• 220 В переменного тока частотой 50 Гц;
• 24 В постоянного тока.

Потребляемая мощность: не более 35 ВА.

Условия эксплуатации:

• диапазон рабочих температур: от +1⁰С до +50⁰С;
• диапазон работчих температур  для приборов с приемкой Морского Регистра: от -25⁰С до +55⁰С;
• относительная влажность: до 80% при +25⁰С;
•  относительная влажность для приборов с приемкой Морского Регистра: до 95% при +35⁰С;
• сейсмостойкость 8 баллов;
• степень защиты корпуса - IP20, IP54 ( по лицевой панели), для приборов с приемкой Морского Регистра;
• масса - не более 3,5 кг;
• габаритные размеры: 255 х 205 х 170,5 мм;
• гарантийный срок 18 мес; 24 мес - для атомного исполнения;
• межповерочный интервал - 2 года.
