Лотки прямые, угловые
Характеристики
Лотки прямые

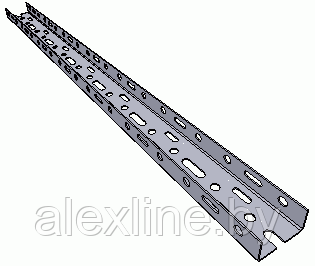

Прямые перфорированные лотки НЛ5 и НЛ10 представляют собой перфорированные швеллеры. Перфорация в дне служит для крепления лотков к металлоконструкциям, для крепления проводников и для присоединения шарнирных и переходных соединителей. Отверстия в стенках лотка служат для присоединения угловых и прямых лотков, а также присоединения лотков к цепи заземления.
|
Обозначение |
Ширина, мм |
Высота, мм |
Длина, мм |
Масса, кг |
|
НЛ5-П1,87 У3 |
50 |
24 |
2000 |
1,56 |
|
НЛ5-П1,87ц УТ2,5 |
||||
|
НЛ10-П1,87 У3 |
100 |
2,51 |
||
|
НЛ10-П1,87ц УТ2, |

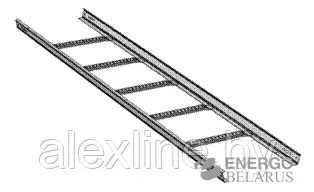

Прямые лестничные лотки НЛ20, НЛ30 и НЛ40 представляют собой сварную металлоконструкцию, состоящую из двух бортов С–образного профиля и планок, установленных с шагом 374 мм. Стенки бортов имеют отверстия для присоединения угловых и прямых лотков, держателей и шарнирных соединителей, а также присоединения лотков к цепи заземления. Планки имеют перфорацию для крепления проводников.
| Обозначение | Ширина, мм | Высота, мм | Длина, мм | Масса, кг | |
| А | А1 | ||||
| НЛ20-П1,87 У3 | 200 | 225 | 51 | 2000 | 4,24 |
| НЛ20-П1,87ц УТ2,5 | |||||
| НЛ30-П1,87 У3 | 300 | 325 | 4,67 | ||
| НЛ30-П1,87ц УТ2,5 | |||||
| НЛ40-П1,87 У3 | 400 | 425 | 4,99 | ||
| НЛ40-П1,87ц УТ2, |
Лотки угловые НЛ-У45; НЛ-У95

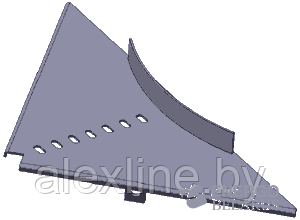

Угловые лотки НЛ-У45; НЛ-У95 предназначены для формирования углов поворота проводников в горизонтальной плоскости, для лотков типа НЛ-20; НЛ-30; НЛ-40. Угловые лотки представляют собой равнобедренный прямоугольный треугольник. По гипотенузе треугольника имеется борт, отогнутый вверх и предназначенный для удерживания проводников.
|
Обозначение |
А, мм |
Радиус поворота проводников, мм |
Масса, кг |
|
НЛ-У45 У3 |
300 |
450 |
0,73 |
|
НЛ-У45ц УТ2,5 |
|||
|
НЛ-У95 У3 |
600 |
950 |
2,22 |
|
НЛ-У95ц УТ2,5 |

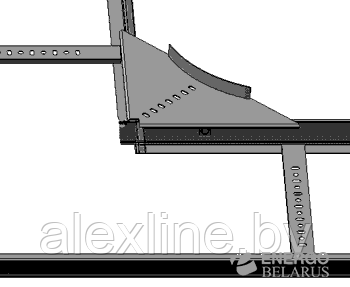

В случае если радиус поворота прокладываемого проводника превышает ширину лотка, на борта соединяемых под прямым углом лотков устанавливают угловые лотки НЛ-У45 – для радиуса поворота до 450 мм, или НЛ-У95 – для радиуса поворота до 950 мм
