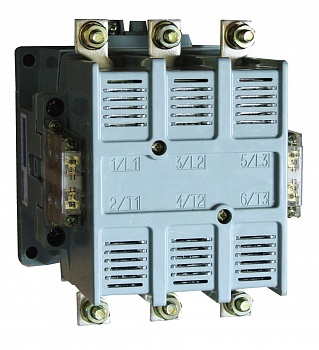

Пускатели электромагнитные серии ПМ-12 Basic
Ассортимент
- Описание и особенности
- Технические характеристики
- Габаритные и установочные размеры
- Документация
- Типовые схемы подключения
- Типовая комплектация
Описание и особенности
Пускатели электромагнитные серии ПМ-12 предназначены для применения в цепя переменного тока напряжением до 660В частотой 50 и 60 Гц для дистанционного пуска и остановки электродвигателей, а также для защиты электродвигателей други электроустановок. Преимущества Винтовые зажимы. Трёхполюсное исполнение на ток от 63 до 1000А по категории AC3. Номинальный ток до 1000 А. Гарантийные обязательства составляют 1 год.Технические характеристики
| Параметры | Значения |
|---|---|
| Высота над уровнем моря, не более, м | 2000 |
| Температура окружающего воздуха, В°С | от - 45 до 40 |
| Номинальное напряжение изоляции, Ui, B | 690 |
| Окружающая среда | Невзрывоопасная, не содержащая пыли |
| Виброустойчивость по ГОСТ 17516.1-90 | Группа механического исполнения М4, М7, М8 |
| Место установки | На открытых панелях в закрытых помещениях, защищенное от прямого попадания воды |
| Рабочее положение в пространстве | На вертикальной плоскости ,выводами включающей катушки вверх |
| Отклонение от рабочего положения, не более | 15В° в любую сторону |
| Режим работы | продолжительный, прерывисто-продолжительный, повторно-кратковременный и кратковременный |
| Степень защиты, климатическое исполнение и категория размещения по ГОСТ 15150-69 | IP00, У3, Т3 |
| Исполнение пускателя | Допустимая частота включений, в час | Износостойкость пускателей при номинальных рабочих токах в категории основного применения АС-3, млн.циклов ВО | |
|---|---|---|---|
| Механическая | Коммутационная | ||
| ПМ 12-63 | 1200 | 1,0 | 1,2 |
| ПМ 12-80 | |||
| ПМ 12-100 | |||
| ПМ 12-125 | |||
| ПМ 12-160 | 600 | 6,0 | |
| ПМ 12-200 | |||
| ПМ 12-250 | |||
| ПМ 12-315 | 0,6 | ||
| ПМ 12-400 | |||
| ПМ 12-500 | |||
| ПМ 12-630 | 300 | 3,0 | 0,3 |
| ПМ 12-800 | |||
| ПМ 12-1000 | |||
Характеристика цепи управления
| Ном. ток, А | Механическая износостойкость, млн. циклов | Электрическая износостойкость, млн. циклов | Напряже-ние сраба-тывания при 50 Гц | Напряжение отпускания при 50 Гц | Мощность потребления при срабаты-вании, ВА | Мощность потребления при удержа-нии, ВА | Номин. ток контактов вспомогат. цепи, А |
|---|---|---|---|---|---|---|---|
| 63 | 5 | 1 | (0,85- 1,1) Uc | (0,2 - 0,75) Uc | 480 | 57 | 10 |
| 80 | 4 | 0,8 | |||||
| 100 | 3 | 0,7 | |||||
| 125 | 1 | 0,3 | |||||
| 160 | 1 | 0,3 | 880 | 88 | |||
| 200 | 1 | 0,3 | |||||
| 250 | 1 | 0,3 | |||||
| 315 | 1 | 0,3 | 1710 | 152 | |||
| 400 | 0,8 | 0,2 | |||||
| 500 | 0,8 | 0,2 | |||||
| 630 | 0,6 | 0,08 | 3578 | 250 | 16 | ||
| 800 | 0,6 | 0,08 | |||||
| 1000 | 0,6 | 0,08 | |||||
Габаритные и установочные размеры
| Номинальный ток, А | Внешние размеры, мм | Установочные размеры, мм | |||
|---|---|---|---|---|---|
| A max | B max | C max | a | b | |
| 63-125 | 116 | 143 | 154 | 100 В± 0,435 | 90 В± 0,435 |
| 160-200 | 146 | 186 | 184 | 130 В± 0,5 | 130 В± 0,5 |
| 250 | |||||
| 315-400 | 190 | 235 | 230 | 160 В± 0,5 | 150 В± 0,5 |
| 500 | |||||
| 630-1000 | 244,5 | 345 | 285,5 | 210 В± 0,575 | 180 В± 0,5 |
| Номинальный ток, А | Установочные размеры, мм | Зона безопасности (вылет дуги), мм | |
|---|---|---|---|
| Диаметр | (F)380В | (F)660В | |
| 63-125 | 5,5 | 20 | 40 |
| 160-200 | 9 | 30 | 40 |
| 250 | 40 | 60 | |
| 315-400 | 40 | 60 | |
| 500 | 50 | 70 | |
| 630-1000 | 11 | 100 | 140 |
Документация
Типовые схемы подключения
Типовая комплектация
- Пускатель электромагнитный серии ПМ-12.
- Паспорт.
