Чип давления кремниевый серия 1TAB без разделительной мембраны

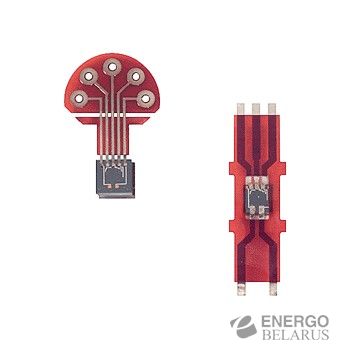

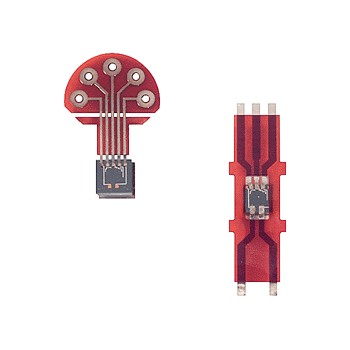

Серия сенсоров TAB 1 разработана для измерения абсолютного давления. Доступны две версии. Версия 1 должна быть припаяна на подложку и помещена в корпус, наполненный маслом, чтобы получить промышленный датчик. Версия 2 может быть припаяна прямо на печатную плату, что позволит измерять уровень или окружающее давление.

TAB (Tape Automated Bonding – Ленточное автоматическое соединение) – это специальный процесс для соединения диффузных резисторов на кремниевом чипе. Алюминиевые контакты соединяются с золотыми округлыми контактами диметром 0,1мм. К этим золотым контактам припаиваются луженые концы медных полосок. Каждый контакт способен выдерживать усилие более 1 Ньютона. TAB сенсоры выдерживают экстремальные нагрузки по вибрациям и ударам. TAB сенсоры могут быть помещены в гель с высокой вязкостью или отлитое изделие (для измерения уровня воды) без риска повреждения контактов, как в случае с чипами с обычными приваренными отдельными контактами.

Примечание: Чтобы быть уверенным, что сенсор находится в указанной температурной погрешности, сенсор необходимо протестировать. Возможно, понадобится добавить компенсационный резистор.
