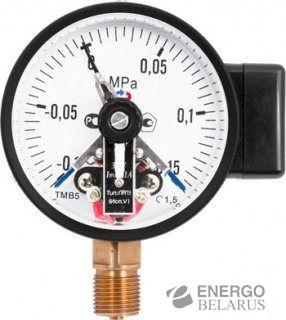

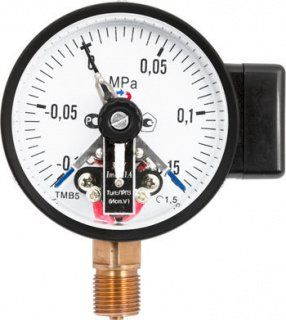

Манометр РОСМА с электроконтактной приставкой

Тип

Диаметр корпуса, мм

Класс точности

Диапазон показаний давлений, МПа

Подключение

резьба

штуцер

Манометры ТМ серии 10

ТМ-510.05

100

1,5

0...0,1/0,16/0,25/0,4/0,6/1/2,5/4/6/10/

16/25/40/60/100

М20х1,5 или G½

радиальный

ТМ-610.05

150

0...0,1/0,16/0,25/0,4/0,6/1/2,5/4/6/10/

16/25/40/60

М20х1,5 или G½

радиальный

Вакуумметры ТМ серии 10

ТВ-510.05

100

1,5

-0,1...0

М20х1,5 или G½

радиальный

ТВ-610.05

150

Мановакуумметры ТМ серии 10

ТМВ-510.05

100

1,5

-0,1...0,15/0,3/0,5/0,9/1,5/2,4

М20х1,5 или G½

радиальный

ТМВ-610.05

150

Тип

манометр

ТМ

вакуумметр

ТВ

мановакуумметр

ТМВ

Диаметр корпуса

100 мм

5

150 мм

6

Материал корпуса

сталь

1

Материал штуцера и чувствительного элемента

медный сплав

0

Присоединение (расположение штуцера)

радиальное

Р

радиальное с задним фланцем

РКТ

Гидрозаполнение

нет

0

Электроконтактная приставка

Исполнение I (ОЗ)

1

Исполнение II (ОР)

2

Исполнение III (ЛРПР)

3

Исполнение IV (ЛЗПЗ)

4

Исполнение V (ЛРПЗ)

5

Исполнение VI (ЛЗПР)

6

Диапазон показаний

ТМ

0...0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/

16/25/40/60/100 МПа

ТВ

-0,1...0 МПа

ТМВ

-0,1...0,15/0,3/0,5/0,9/1,5/2,4 МПа

Резьба присоединения

М20х1,5 / G½

Класс точности

1,5
