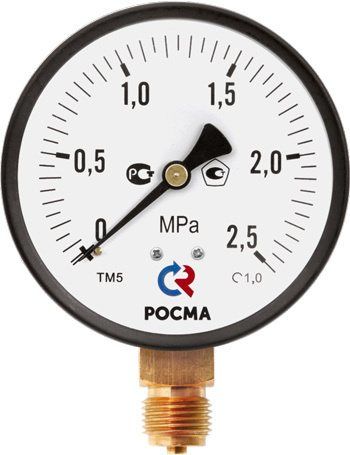

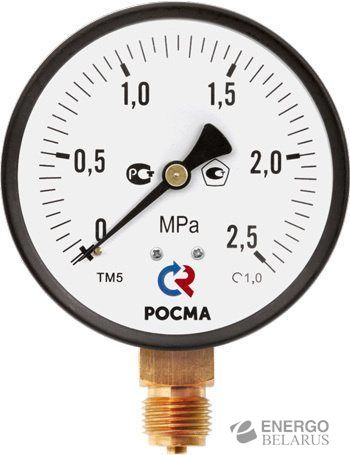

Манометр РОСМА с повышенным классом точности

Тип

Диаметр корпуса, мм

Класс точности

Диапазон показаний давлений, МПа

Присоединение

резьба

штуцер

Манометры ТМ серии 10

ТМ-310

63

1,5

0...0,1/0,25/0,4/0,6/1/1,6/2,5/4/6/10/

16/25/40/60

М12х1,5 или G¼

радиальный или осевой

ТМ-510

100

1,0

0...0,1/0,25/0,4/0,6/1/1,6/2,5/4/6/10/

16/25/40/60

М20х1,5 или G½

радиальный

Вакуумметры ТВ серии 10

ТВ-310

63

1,5

-0,1...0

М12х1,5 или G¼

радиальный

ТВ-510

100

1,0

-0,1...0

М20х1,5 или G½

радиальный

Мановакуумметры ТМВ серии 10

ТМВ-310

63

1,5

-0,1...0,15/0,3/0,5/0,9/1,5/2,4

М12х1,5 или G¼

радиальный или осевой

ТМВ-510

100

1,0

-0,1...0,15/0,3/0,5/0,9/1,5/2,4

М20х1,5 или G½

радиальный

Тип

манометр

ТМ

вакуумметр

ТВ

мановакуумметр

ТМВ

Диаметр корпуса

63 мм

3

100 мм

5

Материал корпуса

сталь

1

Материал штуцера и измерительного элемента

медный сплав

0

Присоединение (расположение штуцера)

радиальное

Р

осевое

Т

радиальное с задним фланцем

РКТ

Гидрозаполнение

нет

0

Электроконтактная приставка

нет

0

Диапазон показаний

ТМ

0...0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6

/10/16/25/40/60 МПа

ТВ

-0,1..0 МПа

ТМВ

-0,1...0,15/0,3/0,5/0,9/1,5/2,4 МПа

Резьба присоединения

63 мм

М12х1,5 / G¼

100 мм

М20х1,5

Класс точности

1,5

1,0
