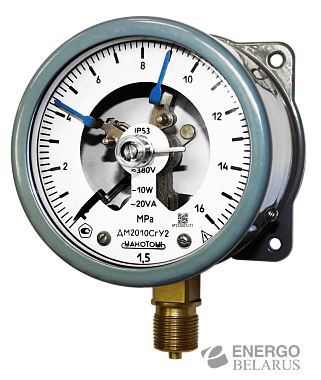

Манометр сигнализирующий ДМ2010Сг Манотомь
Характеристики
| Производитель | Манотомь |
| Страна производитель | Россия |
| Класс точности | 1.5; 1 |
| Диаметр корпуса, мм | 100 |
| Материал корпуса | Сплав алюминиевый |
| Масса, кг | 1 |
| Температура окружающей среды, °С | -60...+70 |
| Степень защиты IP | 53 |
| Диапазон измерений температуры, °C | -50...+70 |
| Климатическое исполнение | У2; Т2 |
| Межповерочный интервал, лет | 2 |
| Стекло | Литое |
Манометры показывающие сигнализирующие ДМ2010Сг предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
ТУ 4212-040-00225590-2001.
Дополнительные технические параметры:
| Тип электроконтактного устройства | Прямые контакты |
| Температура измеряемой среды | от минус 50 до плюс 70 °С; допускается применение приборов для измерения давления сред с температурой до плюс 150 °С (рекомендовано применение охладительных устройств) |
| Фланец | Задний |
| Расположение штуцера | Радиальное; Осевое |
| Виброзащита | L1 (от 5 до 35 Гц с амплитудой 0,35 мм) |
| Трубчатая пружина | Медный сплав; Железоникелевый сплав |
| Держатель | Медный сплав; Сталь |
| Механизм | Медный сплав; Нержавеющая сталь; Сталь 08КП |
| Резьба присоединительного штуцера | М20*1,5-8g; K1/2; G1/2-B (G1/2-B, К1/2 - для диапазонов показаний до 600 кгс/см²) |
| Аналоги | ЭКМ-1У; ЭКМ-2У |
Диапазоны показаний прибора:
|
Диапазон, Па |
Диапазон, кгс/см2 |
|
0...100 кПа |
0...1 кгс/см2 |
|
0...160 кПа |
0...1,6 кгс/см2 |
|
0...250 кПа |
0...2,5 кгс/см2 |
|
0...400 кПа |
0...4 кгс/см2 |
|
0...600 кПа |
0...6 кгс/см2 |
|
0...1 МПа |
0...10 кгс/см2 |
|
0...1,6 МПа |
0...16 кгс/см2 |
|
0...2,5 МПа |
0...25 кгс/см2 |
|
0...4 МПа |
0...40 кгс/см2 |
|
0...6 МПа |
0...60 кгс/см2 |
|
0...10 МПа |
0...100 кгс/см2 |
|
0...16 МПа |
0...160 кгс/см2 |
|
0...25 МПа |
0...250 кгс/см2 |
|
0...40 МПа |
0...400 кгс/см2 |
|
0...60 МПа |
0...600 кгс/см2 |
|
0...100 МПа |
0...1000 кгс/см2 |
|
0...160 МПа |
0...1600 кгс/см2 |
Опции:
- Магнитное поджатие - по требованию потребителя приборы поставляются с магнитным поджатием контактов сигнализирующего устройства
- Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
- Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
- Демпфер - с демпфером поставляются приборы ДМ2010Сг, ДВ2010Сг, ДА2010Сг с диапазоном показаний со 100 кгс/см2, а также приборы для измерения давления хладонов; наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается при заказе
- Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - все приборы поставляются с заводским номером
- Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
Гарантии изготовителя:
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
Параметры сигнализирующего устройства для сигнализирующих манометров
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
- III - левый указатель (min) - синий, правый (max) - красный.
- IV - левый указатель (min) - красный, правый (max) - синий.
- V (базовое исполнение) - оба указателя (min, max) синие.
- VI - оба указателя (min, max) красные.
По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
Напряжение внешних коммутируемых цепей:
- 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
- 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
Разрывная мощность контактов для сигнализирующего устройства:
- со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
- с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
Значение коммутируемого тока:
- для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
- для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
Предел допускаемой основной погрешности срабатывания сигнализирующего устройства:
- для сигнализирующего устройства со скользящими контактами ±2,5%
- для сигнализирующего устройства с магнитным поджатием контактов ±4%
Подключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм2. Диаметр ввода в разъеме - от 4 до 10 мм.
Электрическая цепь при подключении должна быть обесточена!
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- отметка о первичной поверке ставится на стекле прибора;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
