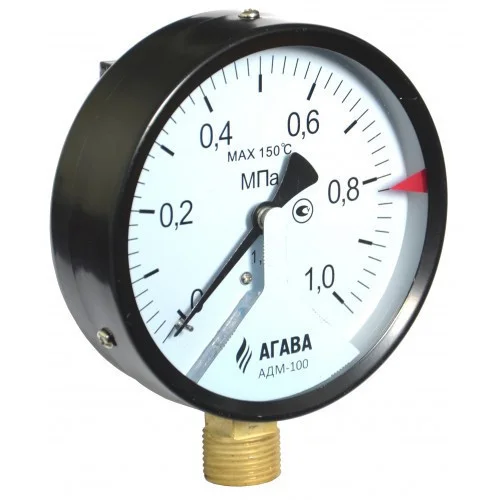

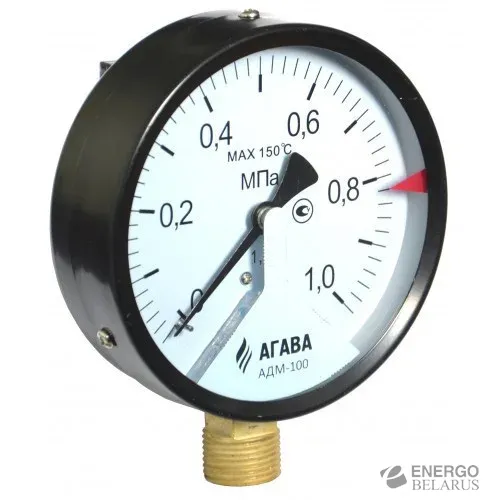

Манометр стрелочный с токовым и цифровым (Ethernet) выходами АДМ-100.2.2

Назначение Предназначен для визуального отображения измеряемого избыточного давления жидкостей, паров и газов, а также преобразования значения давления в сигнал постоянного тока 4–20 мА c одновременной выдачей цифрового сигнала в стандарте 10Base-T (Ethernet) во внешнюю систему сбора информации по протоколу MODBUS. Область применения Применяется в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования.
АДМ-100.2.2 - три прибора в одном корпусе.	Отличительные особенности стрелочного манометра АДМ-100.2.2
	Стрелочные манометры АДМ-100.2.2 могут быть использованы в меньшем количестве и с меньшим числом мест присоединения, что сокращает расходы на монтаж, наладку и эксплуатацию оборудования. Оптимальное сочетание цена/качество. Простота в монтаже и наладке. Стабильные метрологические характеристики. Значительно упрощает построения систем автоматизации в жилищно-коммунальном хозяйстве, на объектах тепло-, водо-, нефте- и газоснабжения и т. п. Для передачи информации в системы диспетчеризации доступна бесплатная версия ОРС-сервера AgavaOPC-Modbus.

Технические характеристики:

• Верхний предел измерения – 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа.
• Выходной сигнал – 4–20 мА.
• Напряжение питания – от 12 до 24 В.
• Потребляемый ток – до 60 мА.
• Интерфейс – ETHERNET.
• Класс точности по выходным сигналам – 1,5, по показаниям измерителя - 1,5 / 2,5.
• Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 – от -10 до +55 °С.
• Температура измеряемой среды – от -10 до +80 °С.
• Защита от воды и пыли – IP 20.
• Материал штуцера – латунь, материал корпуса – сталь черная, материал механизма – латунь, материал рабочей камеры – латунь.
• Предельное давление перегрузки – 120 % от верхнего предела измерений.
• Присоединительная резьба к отбору давления – М20х1,5; G1/2.
• Диаметр корпуса – 100 мм.
• Расположение штуцера – радиальное.
• Рабочая среда – жидкости и газы, не агрессивные к материалам измерителя.
• Передача регистрируемых параметров на компьютер с помощью бесплатной программы АГАВА ИРВ-01. Регистратор для АДМ-100.

Регистратор-АДМ

Для пользователей измерителя АДМ-100.2 существует программное обеспечение для персональных компьютеров "Регистратор-АДМ", предназначенное для эксплуатации совместно с измерителями из линейки АДМ-100.2, выпускаемыми КБ АГАВА. Вариант распространяется бесплатно.

Измеритель давления АДМ-100.2.2 выпускается в следующих модификациях:

Схема внешних электрических соединений
