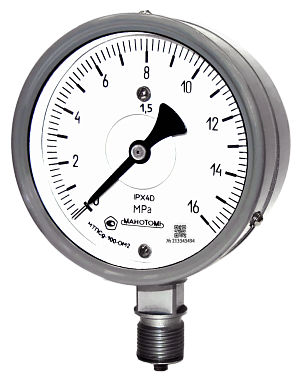

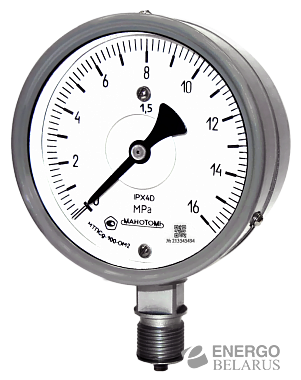

Манометр виброустойчивый МТПСд-100-ОМ2 Манотомь
Характеристики
| Производитель | Манотомь |
| Страна производитель | Россия |
| Класс точности | 1.5 |
| Диаметр корпуса, мм | 100 |
| Материал корпуса | Сплав алюминиевый |
| Масса, кг | 0.75 |
| Температура окружающей среды, °С | -60...+65 |
| Степень защиты IP | X4D |
| Климатическое исполнение | ОМ2 |
| Межповерочный интервал, лет | 2 |
| Стекло | Силикатное |
Манометры показывающие судовые МТПСд-100-ОМ2 предназначены для измерения избыточного и вакуумметрического давления жидкостей (дизельного топлива, масла, воды, морской воды), газов и водяного пара, температура которых в месте отбора давления не должна быть более 60°С, в окружающей среде, насыщенной парами смазочного масла, дизельного топлива и морской воды. Приборы могут изготавливаться для измерения давления хладонов марок 12, 13, 22, 142, 502, 134а, 404а и кислорода. Приборы одобрены Российским морским регистром судоходства и Российским речным регистром.
Виброустойчивые манометры, не требующие гидрозаполнения, разработанные для применения на судах, успешно и широко применяются в промышленности в целом. Данные приборы предназначены для работы в составе оборудования подверженного вибрациям.
ТУ 25.02.1946-76.
Дополнительные технические параметры:
| Класс точности | 1.5; 1.0 - по заказу |
| Климатическое исполнение | ОМ2 (приборы устойчивы к воздействию морского тумана) |

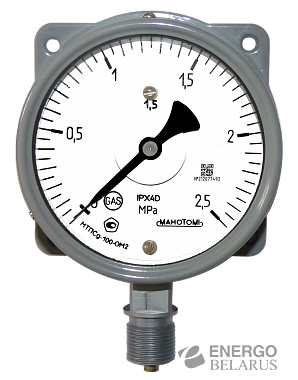

| Фланец | Отсутствует; Задний |
| Расположение штуцера | Радиальное |
| Виброзащита | Приборы изготавливаются вибропрочными, виброустойчивыми, ударостойкими: выдерживают воздействие вибрации в диапазоне частот от 5 до 30 Гц с амплитудой до 0,25 мм |
| Трубчатая пружина | Медный сплав; Железоникелевый сплав |
| Держатель | Медный сплав |
| Механизм | Медный сплав; Нержавеющая сталь |
| Резьба присоединительного штуцера | М20*1,5-8g; K1/2; G1/2-B |
Диапазоны показаний прибора:
|
Диапазон, Па |
Диапазон, кгс/см2 |
|
0...100 кПа |
0...1 кгс/см2 |
|
0...160 кПа |
0...1,6 кгс/см2 |
|
0...250 кПа |
0...2,5 кгс/см2 |
|
0...400 кПа |
0...4 кгс/см2 |
|
0...600 кПа |
0...6 кгс/см2 |
|
0...1 МПа |
0...10 кгс/см2 |
|
0...1,6 МПа |
0...16 кгс/см2 |
|
0...2,5 МПа |
0...25 кгс/см2 |
|
0...4 МПа |
0...40 кгс/см2 |
|
0...6 МПа |
0...60 кгс/см2 |
|
0...10 МПа |
0...100 кгс/см2 |
|
0...16 МПа |
0...160 кгс/см2 |
|
0...25 МПа |
0...250 кгс/см2 |
|
0...40 МПа |
0...400 кгс/см2 |
|
0...60 МПа |
0...600 кгс/см2 |
Опции
- Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Измеряемая среда "хладон " - по требованию потребителя приборы имеют исполнение для измерения давления хладонов 12, 13, 22, 142, 502, 134а и 404а; приборы для измерения давления хладонов имеют дополнительную температурную шкалу, указывающую температуру кипения
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
- Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
- Демпфер - все приборы МТПСд-100-ОМ2, ВТПСд-100-ОМ2, МВТПСд-100-ОМ2 поставляются с демпфером
- Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - все приборы поставляются с заводским номером
- Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке.
Гарантии изготовителя:
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- отметка о первичной поверке ставится на стекле прибора;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
