Мановакуумметр электроконтактный ЭКМВ160НВМ
Характеристики
| Класс точности | 2,5 |
| Диаметр корпуса, мм | 160 |
| Диапазон измерений, МПа | -0.1-0-0.3…2.4 |
| Материал корпуса | Сталь |
| Масса, кг | 1,05 |
Манометры электроконтактные (ЭКМ)(сигнализирующие) на микровыключателях (ВМ) предназначены для измерения избыточного давления неагрессивных, некристаллизующихся сред и дискретного управления электрическими цепями вспомогательных и регулирующих устройств.
Применение:
- Манометры электроконтактные типа ЭКМ применяются для измерения и контроля предельных значений давления в заданном диапазоне.
- Переключающие контакты управления включают/отключают внешние электрические цепи с помощью коммутирующего устройства в зависимости от положения стрелки измерительного прибора. Если показания значительно отличаются от установленного значения, они сигнализируют об аварийном режиме работы.
- Манометры электроконтактные применяются в системах автоматизации производства (запуска, переключения и остановки).
Примеры обозначения:

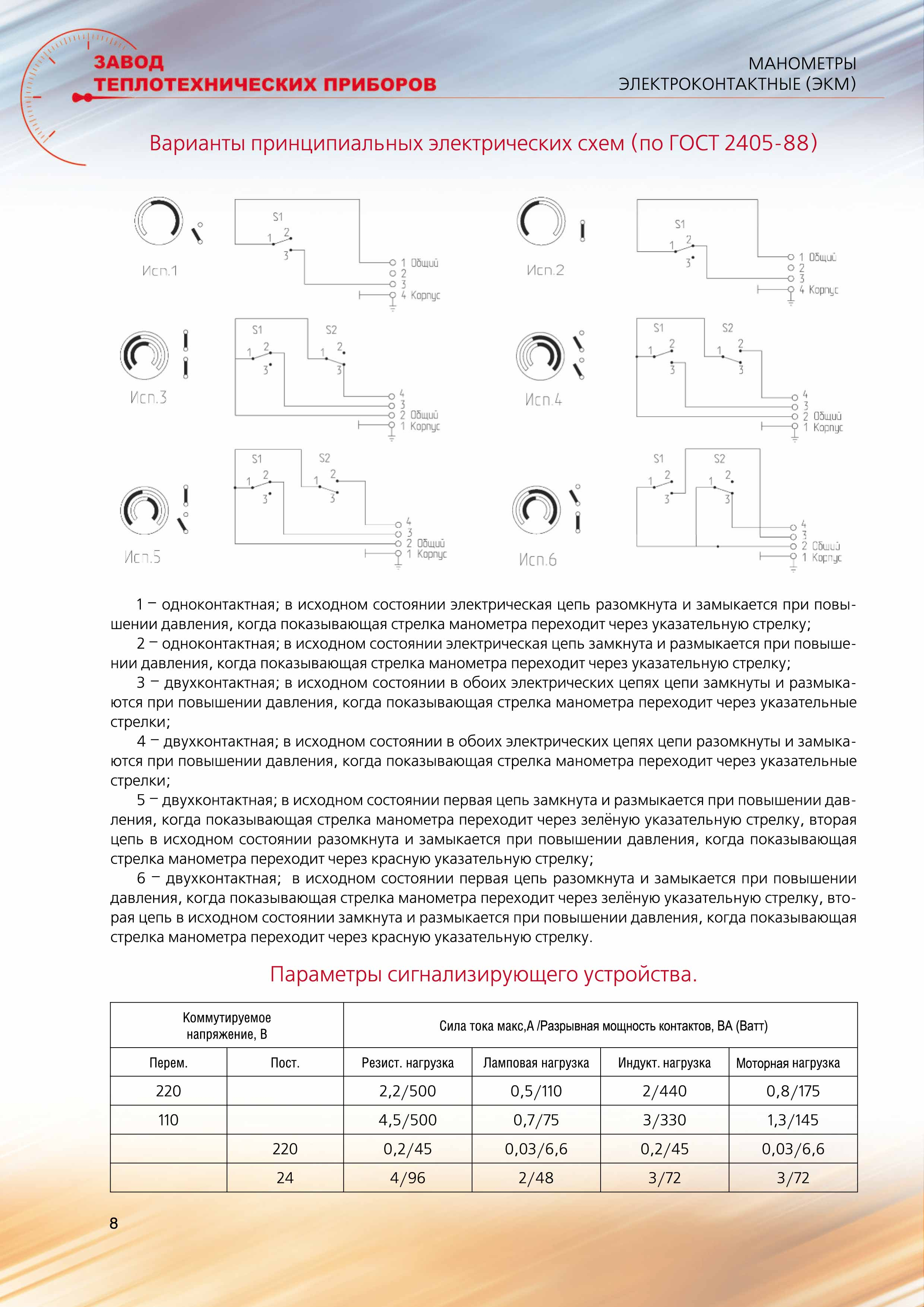

Манометр ЭКМ100Вм-1,6МПа – Манометр электроконтактный (ЭКМ), диаметр корпуса 100мм., на микровыключателях (Вм), со шкалой от 0 до 1,6МПа, присоединительная резьба М20х1,5, электрическая схема «Исполнение 5».
Манометр ЭКМ160НВм-1,0МПа-G1/2-исп.4 – Манометр электроконтактный (ЭКМ), диаметр корпуса 160мм., материал корпуса – сталь нержавеющая (Н), степень защиты IP54, на микровыключателях (Вм), со шкалой 0 до 1,0МПа, присоединительная резьба – G1/2, электрическая схема — «Исполнение 4″
