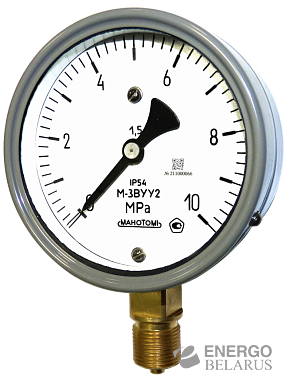

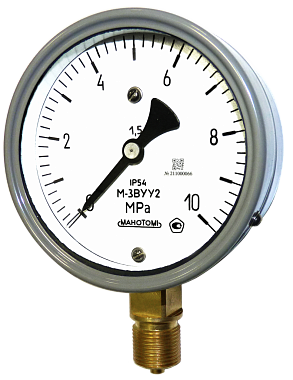

Мановакуумметр виброустойчивый МВ-3ВУ Манотомь
Характеристики
| Производитель | Манотомь |
| Страна производитель | Россия |
| Класс точности | 1.5 |
| Диаметр корпуса, мм | 100 |
| Материал корпуса | Сплав алюминиевый |
| Масса, кг | 0.8 |
| Температура окружающей среды, °С | -60...+70 |
| Степень защиты IP | 54 |
| Климатическое исполнение | У2; ОМ2 |
| Межповерочный интервал, лет | 2 |
| Стекло | Силикатное |
Мановакуумметры показывающие виброустойчивые МВ-3ВУ предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, паров, газов, в том числе кислорода, ацетилена, сереводородсодержащих сред, хладонов 12, 13, 22, 142, 502, 134а и 404а, газоводонефтяной эмульсии, нефти и нефтепродуктов в промышленных установках, в судовых системах и гидравлических бурильных и насосных установках.
ТТУ 25-7310.041-2014.
Дополнительные технические параметры:
| Класс точности | 1.5; 1.0 - по заказу |

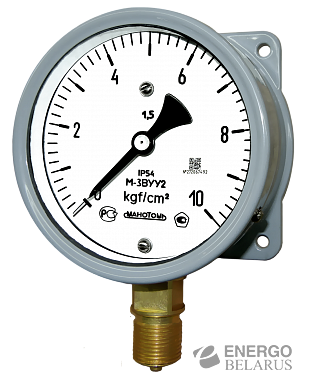

| Фланец | Отсутствует; Задний |
| Расположение штуцера | Радиальное |
| Виброзащита | V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с², а также от 120 до 250 Гц при виброускорении 3 м/с²) |
| Трубчатая пружина | Медный сплав; Железоникелевый сплав |
| Держатель | Медный сплав; Нержавеющая сталь |
| Механизм | Медный сплав; Нержавеющая сталь |
| Резьба присоединительного штуцера | М20*1,5-8g; K1/2; G1/2-B |
| Аналоги | МВТП-100/1-Ву; МВТП-100/2-Ву |
Диапазоны показаний прибора:
|
Диапазон, Па |
Диапазон, кгс/см2 |
|
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
-100...300 кПа |
-1...3 кгс/см2 |
|
-100...500 кПа |
-1...5 кгс/см2 |
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
Опции:
- Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Измеряемая среда "ацетилен" - по требованию потребителя приборы имеют исполнение для измерения давления ацетилена
- Измеряемая среда "хладон " - по требованию потребителя приборы имеют исполнение для измерения давления хладонов 12, 13, 22, 142, 502, 134а и 404а; приборы для измерения давления хладонов имеют дополнительную температурную шкалу
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
- Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
- Демпфер - все приборы М-3ВУ, В-3ВУ, МВ-3ВУ поставляются с демпфером
- Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - все приборы поставляются с заводским номером
- Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
Гарантии изготовителя:
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 8 лет.
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- отметка о первичной поверке ставится на стекле прибора;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
