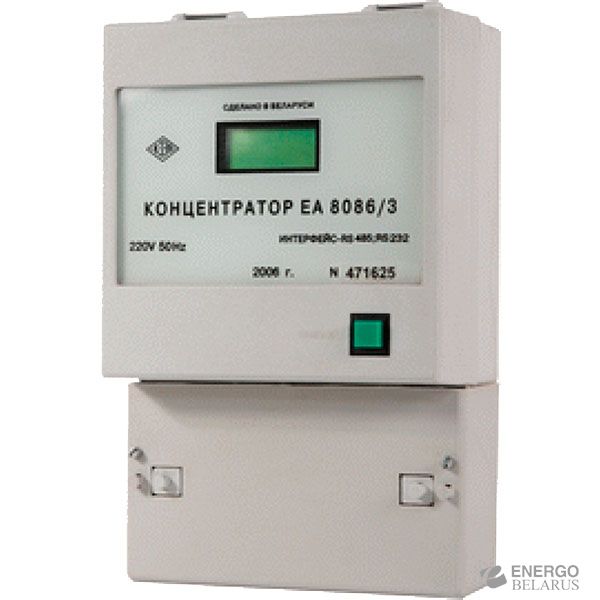

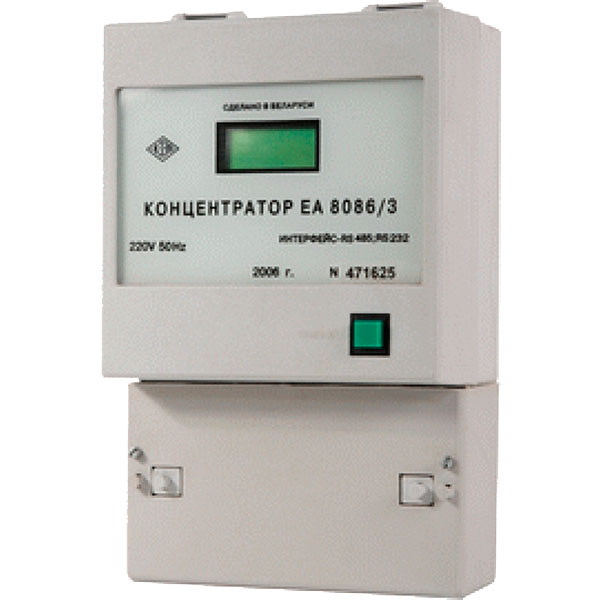

Концентратор ЕА8086
Характеристики
Концентратор ЕА8086 предназначен для сбора информации с однофазных (ЭЭ8003/2) и трехфазных (ЭЭ8005) счетчиков активной электрической энергии, объединенных в сеть АСКУЭ быт «ВЗЭП 2002» и передачи считанных данных в базу данных пакета программного обеспечения АСКУЭ быт «ВЗЭП 2002», а также в программу верхнего уровня, установленную в энергосбытовой организации (смотрите полное описание).
Основные характеристики
| Номинальное рабочее напряжение, В | 220 |
| Время установления рабочего режима, не более, мин | 1 |
| Время сохранение информации в отключенном состоянии, не менее, лет | 10 |
| Температурный диапазон, °С: | от - 20 до + 55 |
| Номинальное напряжение, В: | 220 |
| Номинальный / Максимальный ток, А: | 10/50 |
| Класс точности: | 1 |
| Температурный диапазон, °С: | от - 20 до + 50 |
| Средний срок службы, не менее, пет | 24 |
| Габаритные размеры, мм | 220х135х80 |
| Масса, не более, кг | 1,5 |
Таблица исполнений
| Исполнение концентраторов | Количество портов | Наличие GSM-модема Q2403A (Q2303A) |
| ЕА8086/1 | 4 | Есть |
| ЕА8086/2 | 8 | Есть |
| ЕА8086/3 | 12 | Есть |
| ЕА8086/4 | 15 | Есть |
| Примечание – к одному порту (разъему) интерфейса RS -485 можно подключить до 31-го счетчика | ||
Устройства ввода-вывода концентратора:
- порт интерфейса RS-485 служит для связи концентратора со счетчиками через разъемы переходников, обеспечивает возможность работы в составе системы АСКУЭ быт «ВЗЭП 2002» со скоростью 19200 бит/с
- порт интерфейса RS-232 связывает концентратор с персональным компьютером и обеспечивает возможность работы в составе АСКУЭ быт «ВЗЭП 2002» со скоростью передачи данных 19200 бит/с
- GSM -модем предназначен для обмена данными с компьютером по каналу сотовой связи
- двухстрочный 16-разрядный жидкокристаллический дисплей отображает данные, хранящиеся в памяти концентратора
- кнопка управления ВЫБОР и УСТАНОВКА предназначены для управления работой концентратора и просмотра данных, хранящихся в его памяти.
Функциональные возможности:
- прием команд и данных из базы данных пакета программного обеспечения АСКУЭ быт «ВЗЭП 2002»
- обмен данными (чтение или запись) со счетчиками
- передача данных, считанных со счетчиков, в базу данных пакета программного обеспечения АСКУЭ быт «ВЗЭП 2002»
- вывод на дисплей и корректировка заводского номера, текущего времени и даты; канала обмена данными с компьютером (непосредственно или через модем)
- перенос данных из базы данных пакета программного обеспечения АСКУЭ быт «ВЗЭП 2002» в счетчики
