Характеристики
Рабочая температура, °C | -30...+40 |
Количество цифровых входов, шт | 2 |
Количество аналоговых входов, шт | 6 |
Потребляемый ток, мА | 120 |
Габаритные размеры, мм | 170х120х56 |
Масса, кг | 0.5 |
Степень защиты, IP | 65 |

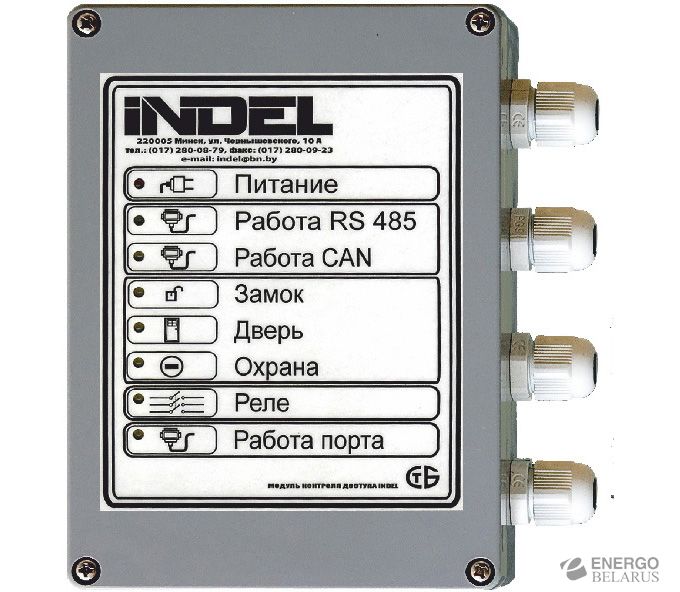

Модуль «ИНДЕЛ-1716» (6AI) предназначен для измерения значений аналоговых сигналов, а также для выполнения функций контроля доступа в помещение. Контроллер используется в качестве модуля расширения в составе УСПД ИНДЕЛ1708 (Е).
Контроллер измеряет значения аналоговых сигналов, сравнивает их с уставками и, при необходимости, формирует аварийное сообщение. УСПД ИНДЕЛ1708 забирает это сообщение и передаёт его в диспетчерскую по каналам связи. Источник питания датчиков – встроенный, с выходным напряжением 24 вольта.
Для выполнения функций контроля доступа модуль оснащён входом для подключения датчика положения двери, выходом управления приводом замка, выходом для подачи тревожного сигнала и интерфейсами для подключения различных считывателей карточек доступа (Wiegand26, Touch Memory). В базе данных модуля хранится до двухсот записей карточек доступа. При попытке несанкционированного доступа в помещение контроллер формирует аварийное сообщение. Кроме того, в контроллере есть один дискретный вход и дискретный выход общего назначения. Контроллер подключается к УСПД через последовательный интерфейс RS-485. Через этот же интерфейс осуществляется конфигурирование и замена встроенного ПО (в том числе удалённое по каналам связи УСПД).
Технические параметры:
Относительная влажность при +50 °С | 90% |
Напряжение питания, Вольт | +10 ... +24 |
Потребляемый ток, мА (при напряжении питания 12 Вольт) | 120 |
Тип входов | Токовые, 0…20 мА (Rвх = 133 Ом), могут быть иные по требованию |
Цифровые выходы: | |
- Количество выходов (нормально разомкнутые контакты реле) | 2 |
- Максимальное коммутируемое постоянное напряжение, В | 100 |
- Максимальный коммутируемый постоянный ток, А | 0,5 |
