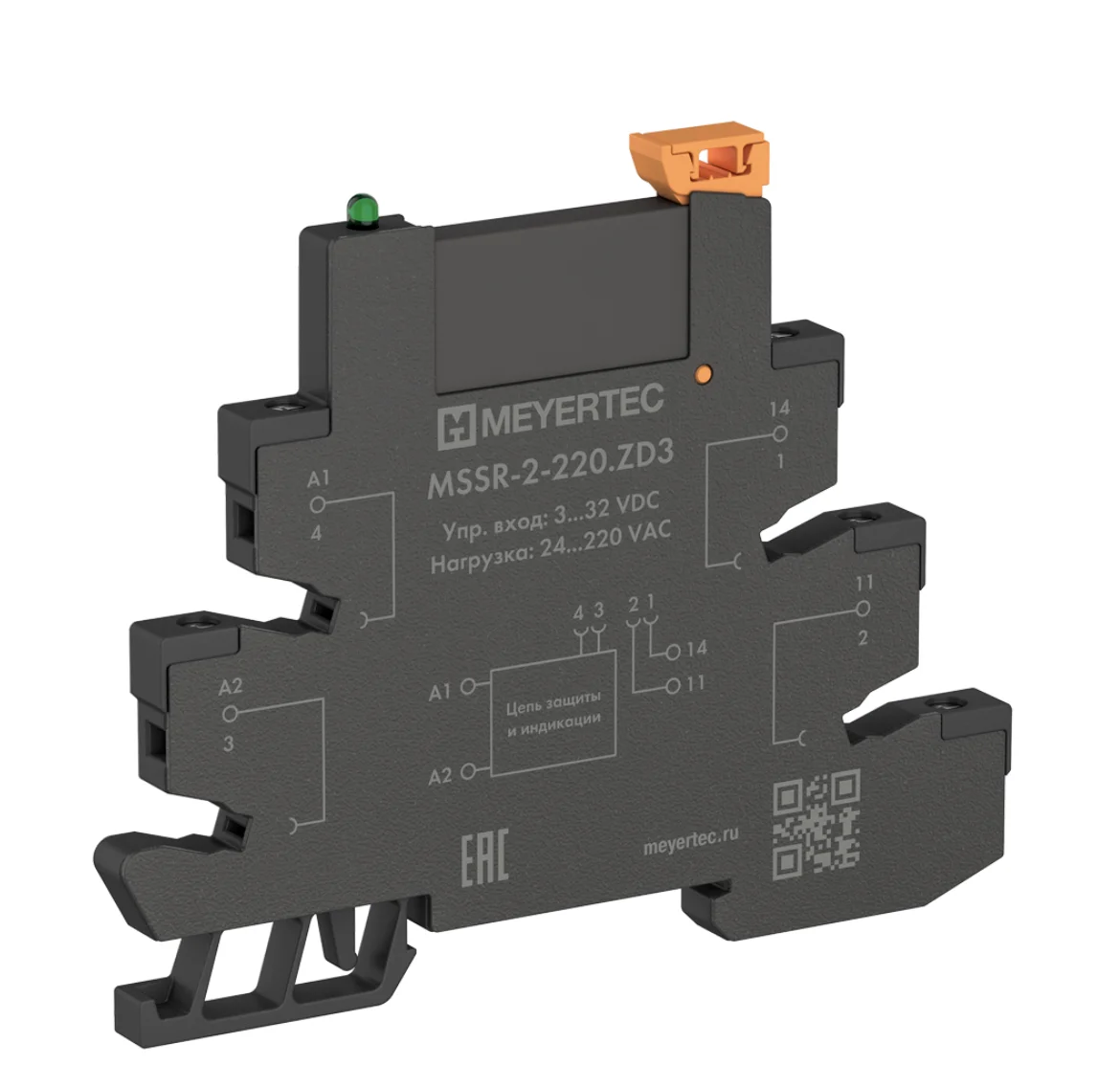

Модуль твердотельное реле и колодка MEYERTEC серии MSSR в компактном корпусе

Изделия предназначены для коммутации переменного напряжения в однофазных цепях питания нагрузки резистивного и индуктивного типа. Твердотельные реле используются в качестве коммутационного элемента в составе систем автоматического управления и регулирования для коммутации переменного напряжения питания нагревательных элементов, осветительных приборов и т.д.

Модуль MSSR-2-220.ZD3 можно использовать с ПЛК, в электрических шкафах управления, с оборудованием и машинами для автоматизации. Светодиодный индикатор состояния, чувствительный отклик, быстрое время действия и время сброса.

Особенности модуля MEYERTEC серии MSSR

• Комплектность поставки: реле + колодка без подбора.
• Компактные размеры реле и колодки (6,2 мм) позволяют экономить монтажное пространство в шкафу.
• Взаимозаменяемость с аналогичными реле других производителей.
• Простой монтаж на DIN-рейку.
• Светодиодный индикатор состояния.
• Отсутствие искры и шума.
• Использование в условиях высокой запыленности, высокой влажности, агрессивных газов и других суровых условий.

Технические характеристики

• Характеристика	Значение
  Контактная группа	NO
  Ток входной цепи	20 мА
  Номинальное входное напряжение управления	3…32 VDC
  Напряжение цепи коммутации	24...220 VAC
  Коммутируемый ток	2 А
  Электрическая прочность изоляции	1600 В за 1 мин.
  Электрический ресурс	6×107 циклов
  Время замыкания (Uном)	5 мс
  Время размыкания (Uном)	5 мс
  Габаритный размер	78,9×96,2×6,2 мм
  Масса	не более 60 г
  Диапазон рабочих температур	-30…+100 °С
  Относительная влажность	45…85 %, без конденсата

Схемы подключения и габаритные размеры

•

  Схема включения твердотельного реле MEYERTEC серии MSSR



  Цоколевка колодки твердотельного реле MEYERTEC серии MSSR



  Габаритные размеры твердотельного реле и колодки MEYERTEC серии MSSR
