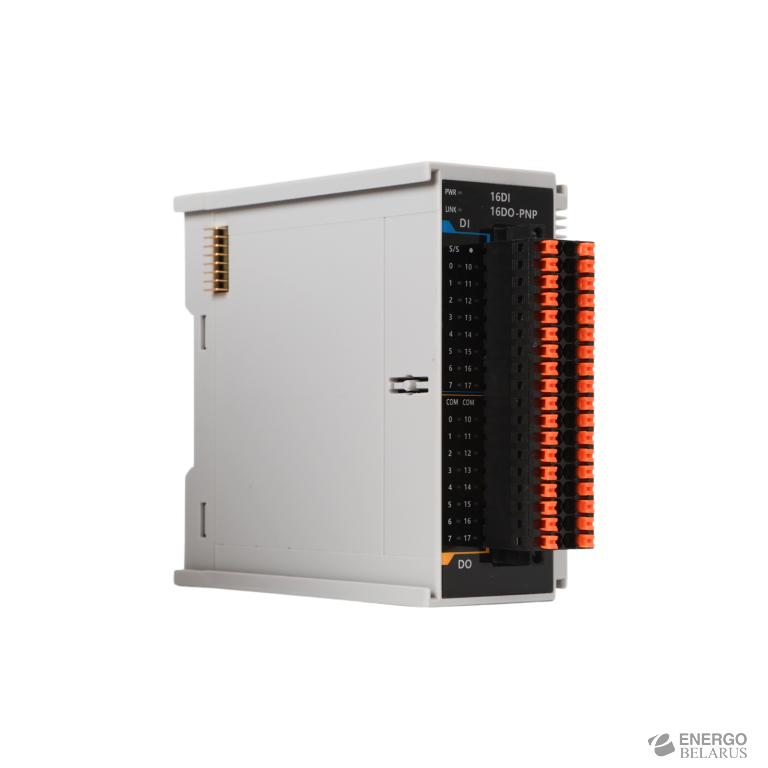

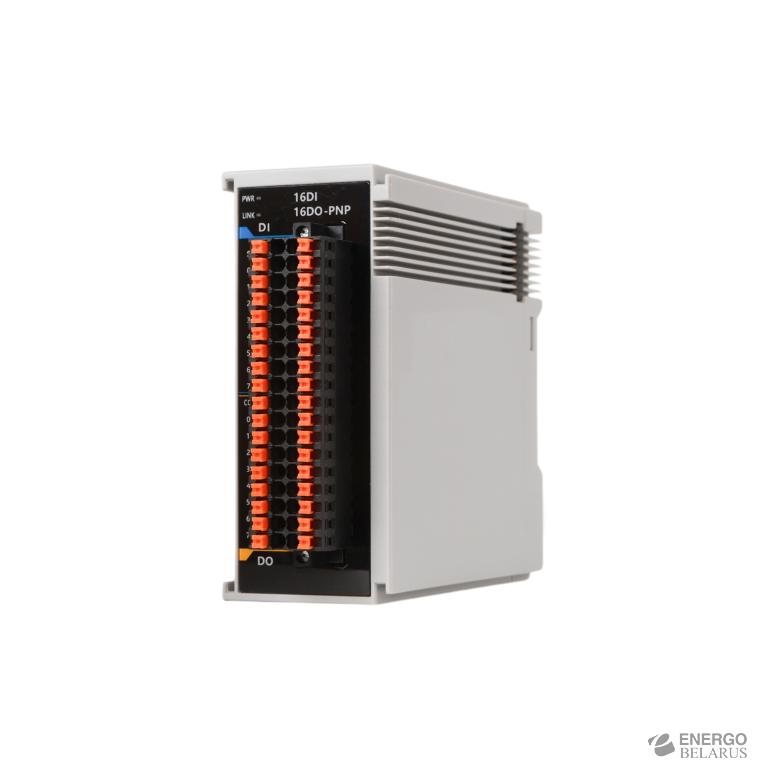

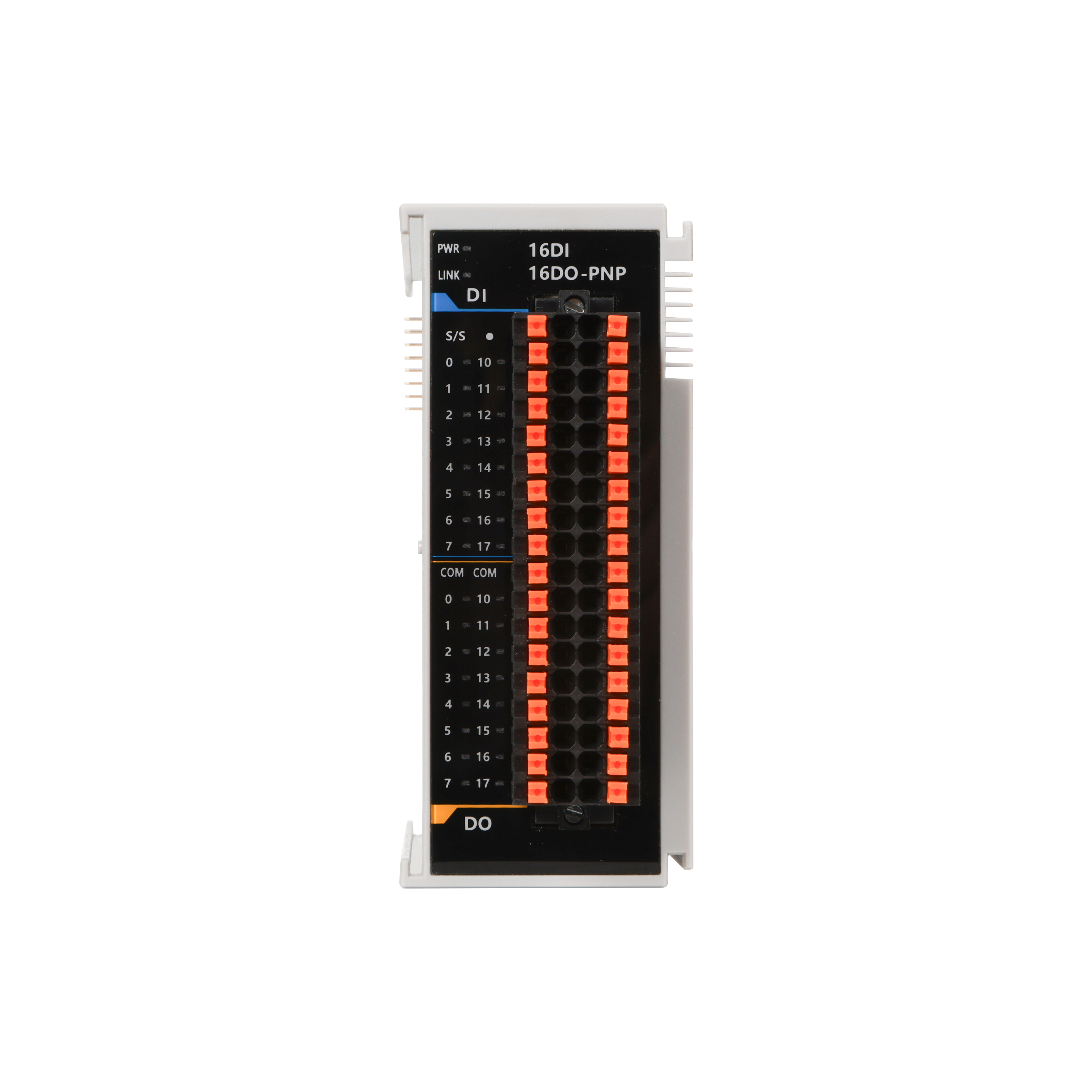

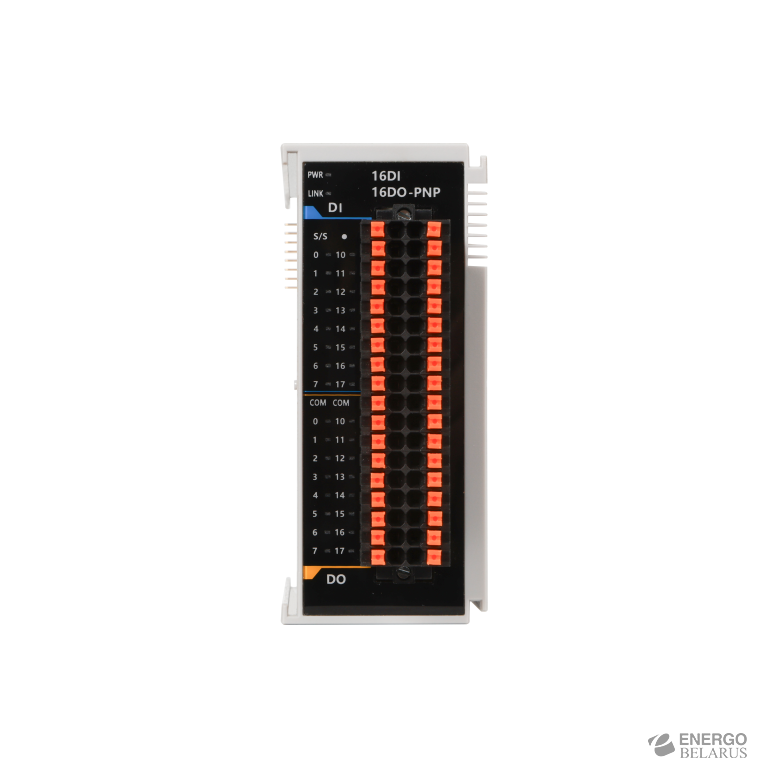

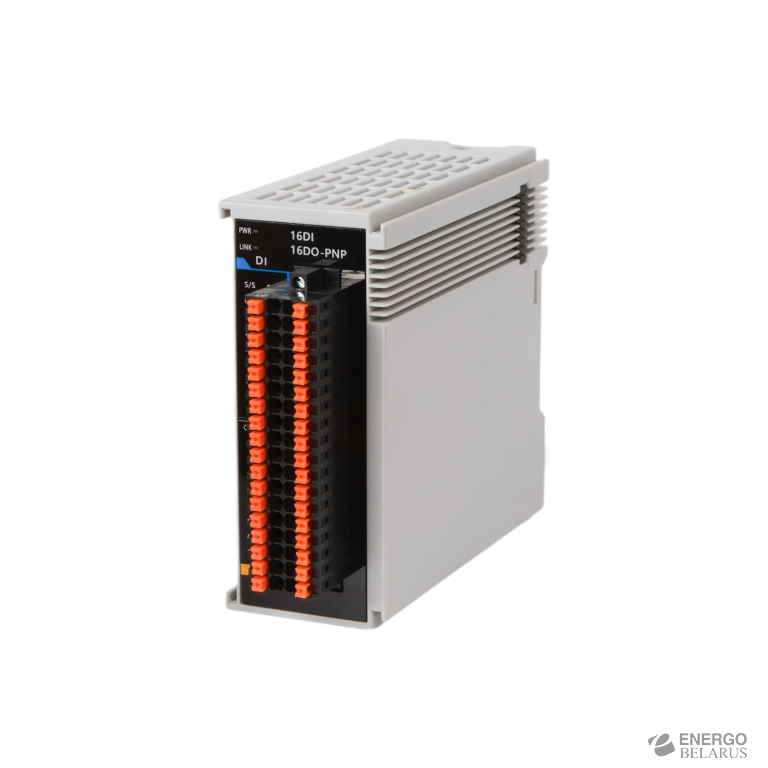

Модуль расширения ПЛК Wecon LX6V-1616EXYP
Характеристики
| Производитель | Wecon |
| Модель | LX6V-1616EXYP |
Товарная группа
|
Модуль расширения ПЛК Wecon серии LX6V
4-канальный модуль аналогового ввода/вывода Модули расширения ПЛК Wecon серии LX6V представляют собой универсальные и высокопроизводительные компоненты для систем промышленной автоматизации. Они разработаны для расширения функциональных возможностей базовых контроллеров серии LX6, LX6V-EMB-ECAT и LX6V-EMC-ECAT, позволяя гибко адаптировать систему под конкретные задачи.... |
Ассортимент
| Тип | Модель | Описание |
|---|---|---|
| 32 точки ввода/вывода модуль расширения | LX6V-1616EXYT | 16-канальный переключаемый вход, поддержка NPN и PNP; 16-канальный транзисторный выход, поддержка NPN. |
| LX6V-1616EXYP | 16-канальный переключаемый вход, поддержка NPN и PNP; 16-канальный транзисторный выход, поддержка PNP. | |
| LX6V-32EYT | 32-канальный транзисторный выход, поддержка NPN-транзисторов. | |
| LX6V-32EX | 32-канальный транзисторный вход, поддержка NPN. |
Спецификация
| Цифровой вход | |
|---|---|
| Структура входной цепи | |
| Подключение NPN: S/S подключается к 24 В; Подключение PNP: S/S подключается к 0 В. Примечание: На рисунке показано подключение NPN. | |
| Напряжение входного сигнала | DC24V±10% |
| Входной сигнал тока | 7 мА/24 В постоянного тока (входной ток при стандартном напряжении 24 В) |
| Входной ток включения | 3,5 мА выше |
| Входной ток выключения | Ниже 1,5 мА |
| Время отклика на ввод | Примерно 0,2 мс |
| Форма входного сигнала | Ввод контактной информации, поддержка ввода NPN, ввод PNP |
| Изоляция цепи | 16-точечный модуль: трансформатор 32-точечный модуль: трансформатор / оптопара, изоляция |
| Дисплей действий | Светодиод загорается при срабатывании входного сигнала |
| Выход транзистора | |
| Структура выходной цепи | |
| NPN-соединение | PNP-соединение |
| Внешний источник питания | от 5 до 30 В постоянного тока |
| Изоляция цепи | Изоляция трансформатора |
| Дисплей действий | Светодиод загорается при срабатывании выходного сигнала |
| Максимальная нагрузка | |
| Сопротивление нагрузки | 16-точечный модуль: 0,4 А/точка 32-точечный модуль: 0,25 А/точка, 8 А/модуль |
| Индуктивная нагрузка | 16-точечный модуль: 24 В постоянного тока, 9,6 Вт/точка 32-точечный модуль: 24 В постоянного тока, 6 Вт/точка |
| Ламповая нагрузка | 16-точечный модуль: 24 В постоянного тока, 0,9 Вт/точка 32-точечный модуль: 24 В постоянного тока, 0,75 Вт/точка |
| Ток утечки в разомкнутой цепи | 0,1 мА/30 В постоянного тока |
| Минимальная нагрузка | — |
| Время ответа | |
| OFF → ON | Примерно 0,2 мс |
| ON → OFF | Примерно 0,2 мс |

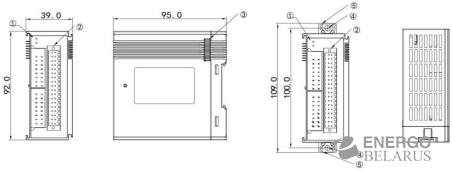

Габариты
Модуль расширения ввода-вывода на 32 точки
① Светодиодный индикатор ввода/вывода; ② Клемма ввода/вывода; ③ Интерфейс модуля расширения; ④ Монтажные отверстия: 2 (Φ4,5); ⑤ Крепление для DIN-рейки.
