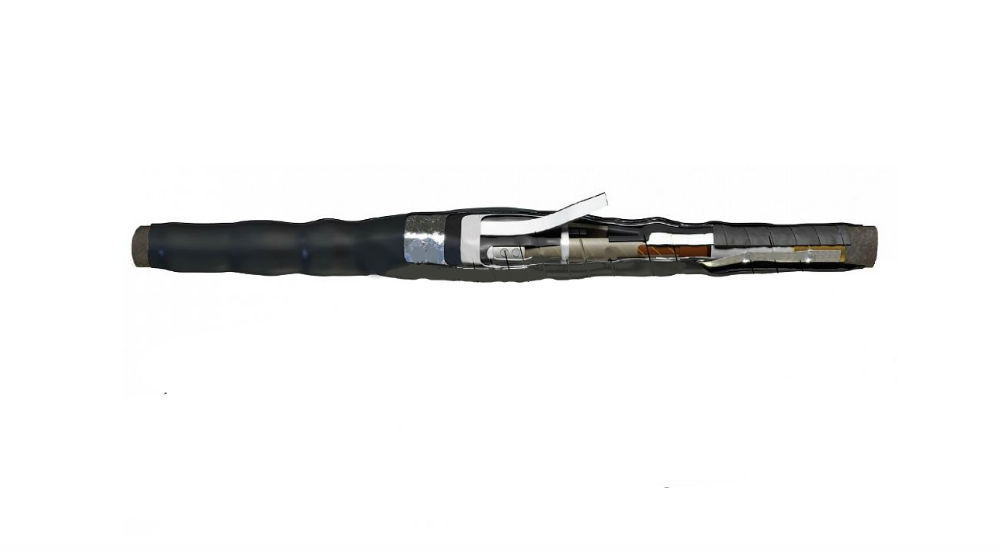

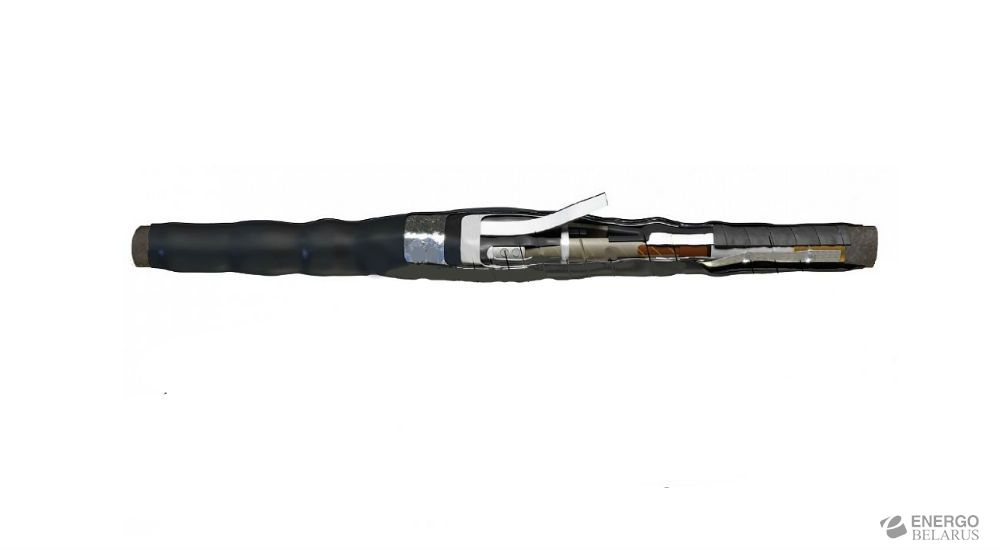

Муфта кабельная соединительная 3СТп 10 с бумажной изоляцией

Термоусаживаемая соединительная муфта 3СТп 10 предназначены для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ.

Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.

Термоусаживаемый материал, составляющий основу термоусаживаемой муфты, изготавливается по специальной технологии из термопластов. В результате радиационной обработки материал приобретает новые эксплуатационные и технологические свойства, главное из которых - способность уменьшаться в объеме при нагревании при сохранении изначальной формы.

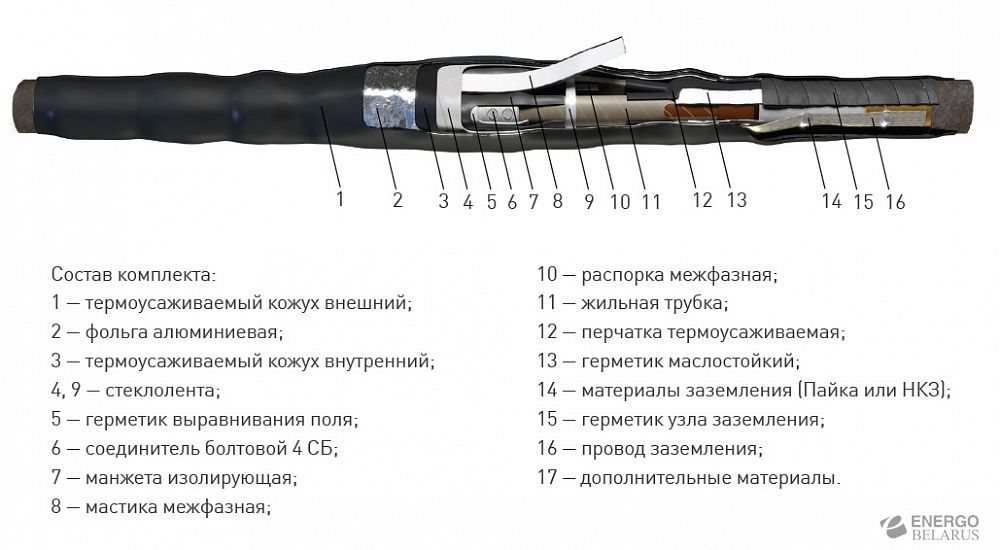

• Для герметизации разделки используется маслостойкий герметик в корешок перчатки.
• Для выравнивания поля на соединитель применяется пластина выравнивания поля.
• Для герметизации пустот используется межфазный заполнитель.
• Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную жесткость.
• Комплект может быть представлен в двух вариантах: с соединителями  и без соединителей». В комплект муфт с соединителями входят алюминиевые соединители с контактными винтами со срывающимися головками.
• В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея.

Комбинированный комплект заземления включает: пружинка ППД, терка, провод заземления, жир паяльный, припой.

Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C.

Наличие защитного слоя в кабеле : с бронёй / без брони.

Тип кабеля : ААШв(П), ААБл, ААБлГ, ААБ2л, ААБ2лШв(п), ААПл, ААП2л, ААП2лШв, АСБ, АСБГ, АСБл, АСБ2лГ, АСБ2л, АСП/

Сертификат : РОСС RU.ME80.H02184

Изготавливается по: ТУ 3599-007-99856433-2011/

Допущены к применению в Новосибирских РЭС и Московских МКС.
