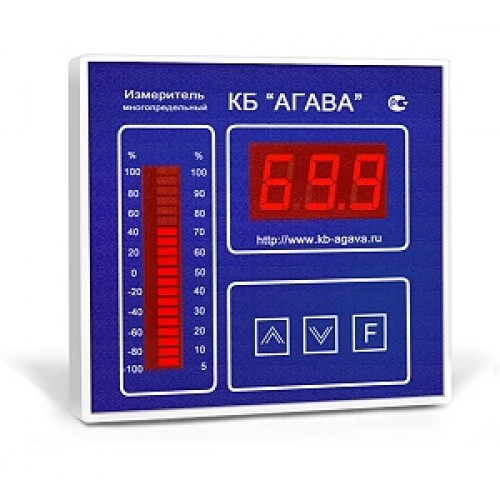

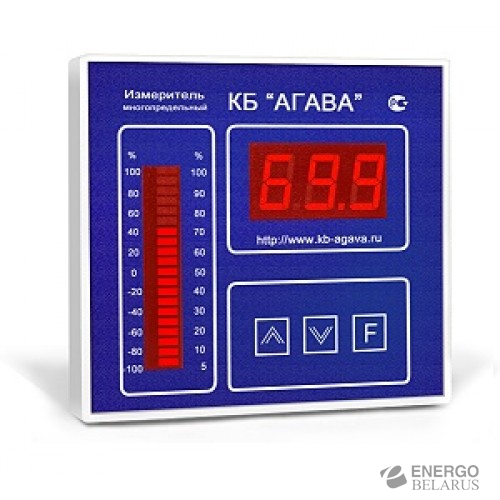

Измеритель многопредельный АГАВА (АДН, АДР)

Назначение многопредельных измерителей АДН, АДР

Многопредельный измеритель давления АДН (АДР) — малогабаритное изделие, в котором совмещены функции первичного датчика и вторичного прибора. Датчик АДН, АДР построен на современной элементной базе с использованием микропроцессорной обработки результатов измерений и технологии лазерной калибровки. Применяется многопредельный измеритель давления АДН (АДР) в качестве преобразователей давления в контурах регулирования газа, воздуха и разрежения, напоромеров и тягонапоромеров в автоматике защиты газовых котлов и горелок.

Отличительные особенности многопредельных измерителей АДН:

• три диапазона в одном приборе;
• датчик измерения давления и разрежения;
• напряжение питания — 12...27 В;
• потребляемый ток — не более 75 мА;
• количество уставок — до 3;
• класс точности — 1/2.5;
• линейная и цифровая индикация;
• токовый выход — 4–20 мА

Основные технические характеристики многопредельных измерителей АДН, АДР

Краткие технические характеристики измерителей давления и разрежения:

* Датчик давления и разрежения может изготавливаться в вариантном исполнении с погрешностью 1% или 2.5%. Уточняется при оформлении заказа.

Для подключения измерителей АДН (АДР) к магистрали с измеряемой средой рекомендуется использовать рукав I-6,3-0,63-У ГОСТ 9356-75 (рукава резиновые для газовой сварки и резки металлов).

Пример записи измерителя при заказе и в документации другой продукции: «Измеритель давления многопредельный АДН-10.1 ТУ4212-005-12334427-2003» или «Измеритель давления многопредельный АДР-0.25.2 ТУ4212-005-12334427-2003»

Измерители давления АДН (АДР) поставляются как самостоятельные изделия, в составе панели контроля и сигнализации ПКС, а так же в составе шкафов КИП и А КСУМ 6432.10.

Сравнение характеристик АДН и существующих отечественных напоромеров и электронных тягонапоромеров.
