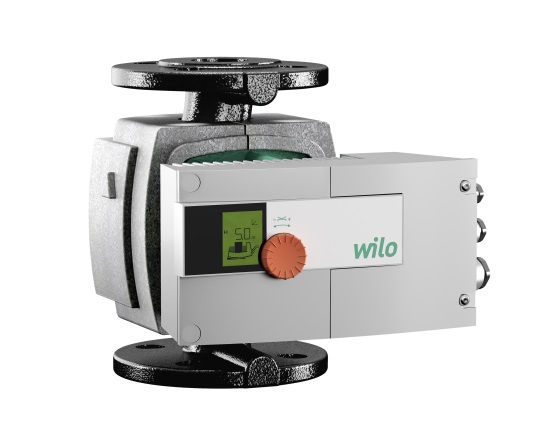

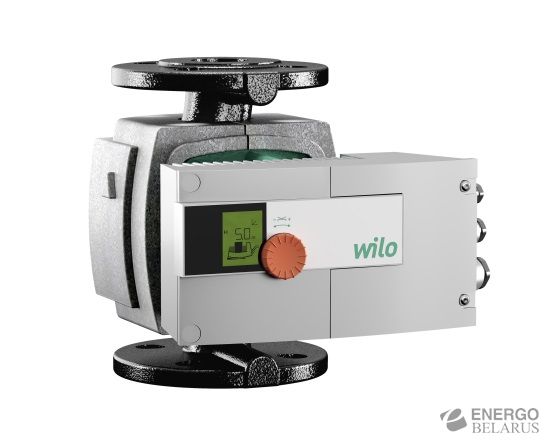

Насос Wilo-Stratos

Тип

Применение

Системы отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные системы.

Обозначение

Особенности/преимущества продукции

• Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода)
• Улучшенный индекс энергоэффективности EEI ≤0,20 у всех одинарных насосов
• Оптимизированный дисплей для лучшей считываемости и управления
• Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей
• Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR)
• Проверенное качество и надежность

Технические характеристики

• Индекс энергоэффективности (EEI) ≤ 0,20
• Допустимый диапазон температур от -10° C до +110° C
• Подключение к сети 1~230 В, 50 Гц
• Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)

Оснащение/функции

Режимы работы

• Настройка режимов работы
• Настройка требуемого перепада давления
• Настройка автоматического режима снижения частоты вращения
• Настройка ВКЛ./ВЫКЛ. насоса
• Настройка частоты вращения (режим ручного управления)

Автоматическое управление

• Бесступенчатая регулировка частоты вращения в зависимости от режима работы
• Автоматический режим снижения частоты вращения
• Функция деблокирования
• Плавный пуск
• Полная защита электродвигателя со встроенной электронной системой отключения

Внешнее управление

• Управляющий вход «Выкл. по приоритету» (возможно с IF‐модулями Stratos)
• Управляющий вход «Мин. мощность по приоритету» (возможно с IF‐модулями Stratos)
• Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное переключение частоты вращения), возможно с IF‐модулями Stratos
• Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное изменение заданного значения), возможно с IF‐модулями Stratos

Сигнализация и индикация

• Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
• Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF‐модулями Stratos
• Световой индикатор неисправности
• ЖК-дисплей для индикации параметров насоса и кодов ошибок

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-картой памяти/IR-монитором
• Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos)
• Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos)
• Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos)
• Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF‐модулями Stratos)
• Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF‐модулями Stratos)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
• Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)

Оснащение

• Отливка под ключ на корпусе насоса (у насосов с резьбовым присоединением P2 < 100 Вт)
• Для насосов с фланцевым соединением: исполнения фланца
  • Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
  • Специальное исполнение для насосов DN 32 - DN 100: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
• Гнездо для опционального дополнения IF-модулями Wilo
• Серийная теплоизоляция для насосов, используемых в системах отопления

Материалы

• Корпус насоса: серый чугун с катафорезным покрытием
• Теплоизоляция: Полипропилен
• Вал: Нержавеющая сталь
• Подшипники: металлографит
• Рабочее колесо: Синтетический материал

• Насос
• Теплоизоляция корпуса
• Уплотнения для резьбового соединения
• С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах DN 32 - DN 65)
• Инструкция по монтажу и эксплуатации

Опции

• Специальные исполнения для рабочего давления PN 16

Принадлежности

• Резьбовые соединения
• Ответные фланцы при фланцевом соединении
• Компенсаторы
• IR-модуль
• IR-монитор
• IF-модули Stratos: Modbus, BACnet, CAN, LON, PLR, DP, Ext. Off, Ext. Min., SBM, Ext. Off/SBM
