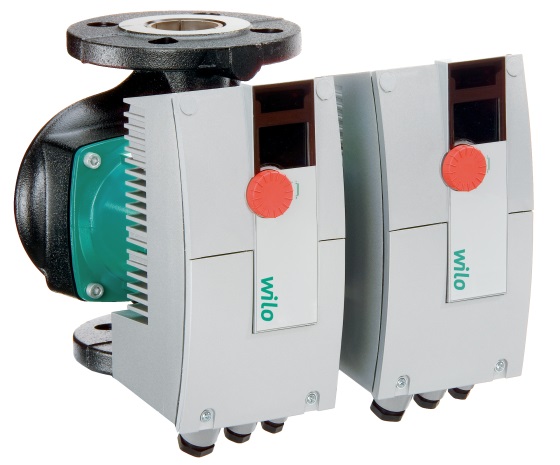

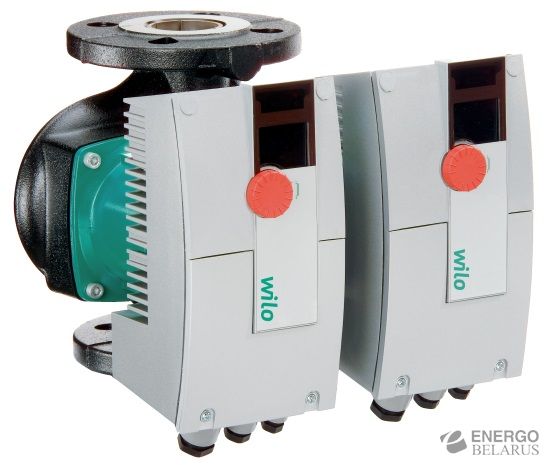

Насос Wilo-Stratos D

Тип

Сдвоенный циркуляционный насос с мокрым ротором, с фланцевым соединением, электронно-коммутируемым электродвигателем с автоматической регулировкой мощности

Применение

Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.

Обозначение

Пример: Stratos-D 40/1-8

Особенности/преимущества продукции

• Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода)
• Улучшенный индекс энергоэффективности EEI ≤0,23 у всех сдвоенных насосов
• Оптимизированный дисплей для лучшей считываемости и управления
• Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей
• Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR)
• Система управления сдвоенными насосами посредством дополнительных IF-модулей
• Проверенное качество и надежность

Технические характеристики

• Индекс энергоэффективности (EEI) ≤ 0,23
• Допустимый диапазон температур от ‐-10° C до +110° C
• Подключение к сети 1~230 В, 50/60 Гц
• Фланцевое соединение DN 32 до DN 80
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)

Оснащение/функции

Режимы работы

• Ручной режим управления (n=постоянный)
• Δp‐c для постоянного перепада давления
• Δp‐v для переменного перепада давления
• Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-Stick, IR-монитор, Modbus, BACnet, LON или CAN)
• Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)

Ручное управление

• Настройка режимов работы
• Настройка значения напора
• Настройка автоматического режима снижения частоты вращения
• Настройка ВКЛ./ВЫКЛ. насоса
• Настройка частоты вращения (ручное переключение)

Автоматическое управление

• Бесступенчатая регулировка частоты вращения в зависимости от режима работы
• Автоматический режим снижения частоты вращения
• Функция деблокировки
• Плавный пуск
• Полная защита электродвигателя со встроенной электронной системой отключения

Внешнее управление

• Управляющий вход «Выкл. по приоритету» (возможно с IF‐модулями Stratos)
• Управляющий вход «Мин. мощность по приоритету» (возможно с IF‐модулями Stratos)
• Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное переключение частоты вращения), возможно с IF‐модулями Stratos
• Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное изменение заданного значения), возможно с IF‐модулями Stratos

Cигнализация и индикация

• Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт), программируется с помощью IR-карты памяти/IR-монитора
• Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
• Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF‐модулями Stratos
• Световой индикатор неисправности
• ЖК-дисплей для индикации параметров насоса и кодов ошибок

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-Stick/IR-монитором
• Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos)
• Последовательный цифровой интерфейс BACnet MS/TP Slave для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos)
• Последовательный цифровой интерфейс CAN для подсоединения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos)
• Последовательный цифровой интерфейс LON для подсоединения к сети LONWorks (возможно с IF‐модулями Stratos)
• Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF‐модулями Stratos)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
• Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)

Оснащение

• Исполнения фланца:
  • Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80: фланец PN 6 (согласно EN 1092-2) для ответного фланца PN 6
  • Специальное исполнение для насосов DN 32 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16
• Встроенный перекидной клапан в корпусе насоса
• Гнездо для опционального дополнения IF-модулями Wilo

Материалы

• Корпус насоса: Серый чугун
• Вал: Нержавеющая сталь
• Подшипники: Металлографит
• Рабочее колесо: синтетический материал

Комплект поставки

• Насос
• Подкладные шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 32 - DN 65)
• Инструкция по монтажу и эксплуатации

Опции

• Специальные исполнения для рабочего давления PN 16

Принадлежности

• Ответные фланцы при фланцевом соединении
• Фланцевые заглушки
• IR-модуль
• IR-монитор
• IF‐модули Stratos: Modbus, BACnet, CAN, PLR, LON, DP, Ext. Off, Ext. Min., SBM, Ext.Off/SBM
