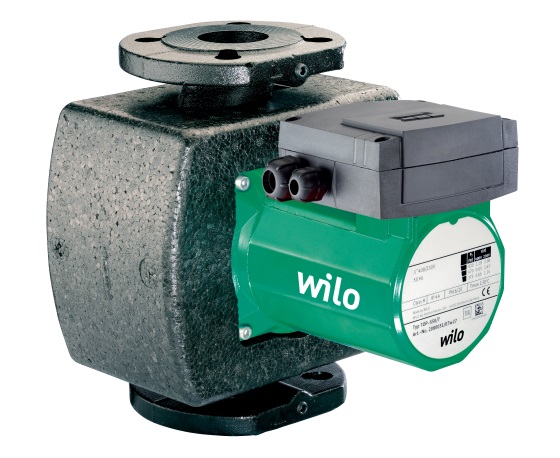

Насос Wilo-TOP-S
Ассортимент
Показать еще ассортимент
Тип
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением.
Применение
Системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения.
Обозначение
Пример: Wilo‐TOP‐S 40/10
| TOP-S | Стандартный насос (с резьбовым или с фланцевым соединением) |
| 40 | Номинальный диаметр для подсоединения |
| 10 | Номинальная высота подачи в м при расходе Q = 0 м3/ч |
Особенности/преимущества продукции
- Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата
- Допустимый диапазон температур: от –20 до +130 °C, кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)
- Электроподключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (штекер переключения опционально)
- 3~400 В, 50 Гц
- Резьбовое‐ или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар).
- Переключение ступеней частоты вращения.
- Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P2 ≥ 350 Вт).
- Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт).
Сигнализация и индикация
- Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
- Контрольная лампа направления вращения (только для 3-фазных насосов)
- Индикация выбранной ступени частоты вращения.
- Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).
- Для насосов с фланцевым подсоединением: исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6
- Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
- Серийная теплоизоляция для насосов, используемых в системах отопления.
Материалы
- Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит.
- Исполнение для особых напряжений по запросу.
- Резьбовые соединения для резьбового подсоединения
- Контрфланцы при фланцевом подсоединении
- Компенсаторы
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
- Для насосов 3~400 В:
- Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20).
