Комплект диспетчеризации и ресурсосбережения котельной КДРК

Комплекс диспетчеризации и ресурсосбережения котельной КДРК предназначен для контроля режимов работы и технического состояния котлоагрегатов котельной, а также выдачи сообщений о выходе параметров за установленные режимной картой значения.

Применяется в рамках ФЗ №261 «Об энергосбережении…». «Автоматизация режимов горения поддержание оптимального соотношения топливо-воздух. Разработка плана мероприятий повышения энергетической эффективности энергосбережения».

Область применения

• РТС, КТС, ТЭЦ
• неавтоматизированные котельные различных форм собственности, работающие на природном газе

Выполняемые функции:

• сбор, обработка, отображение и регистрация технологических параметров котельной
• расчет, учет и регистрация расходов газа, воды, отпущенных потребителю
• аварийная сигнализация отклонений процесса горения от заданных пределов, отказов технологического оборудования
• регистрация контролируемых параметров, событий и автоматическое архивирование их в базе данных
• введение оперативной документации (сменных журналов)
• расчет и анализ технико-экономических показателей работы котлов
• выдача указаний оператору на регулирование параметров работы котлов
• автоматическая регистрация действий оператора
• диагностика состояния технических средств, сигнализация и регистрация отказов оборудования

Внедрение автоматизации в работу оператора котельной позволит:

• значительно уменьшить расход топлива за счет оптимального режима его сгорания (на 6 - 8%)
• снизить потребление энергии на технические нужды
• уменьшить количество аварийных остановок котла (на 60%)
• снизить затраты на капитальное обслуживание (на 10%)

Контроллер диспетчеризации и ресурсосбережения оператора котельной предназначен для:

• контроля режимов работы и технического состояния  котлогенераторов  котельной
• визуализации информации на рабочем месте оператора
• выдачи сообщений о выходе параметров за установленные режимной картой значения, а так же команд оператору о необходимости выполнения мероприятий по нормализации работы оборудования
• архивирования параметров работы оборудования и действий оператора с целью последующего использования для анализа и формирования отчетной документации
• передачи информации о состоянии оборудования и действиях оператора в единый информационный центр
• объединения  котельных в общую информационную сеть

Экономический эффект применения КДРК

Уменьшение расхода газа обеспечивается за счёт полноты сгорания топлива (измерение СО и О2 в дымовых газах).  Регулирование режима горения по концентрациям О2 и СО обеспечивает наиболее оптимальный режим горения и, как следствие, значительную экономию.

Расчёт экономии топлива от внедрения оборудования (для котла ДВКР -10-13) Эф:

Исходные данные: средний расход топлива (природный газ) в месяц: Рср=560 тыс.м3; стоимость 1м3: Ст=4,75руб. Ожидаемая экономия топлива в месяц: Эф=0.07*Рср*Ст,     Эф=0.07*560 000*4.75=186 200.00руб.

Минимальный состав системы:

• датчики температуры
• модули аналогового ввода I-7015P
• процессорный блок ПК автоматизированного рабочего места оператора котельной
• цифровые табло температур

Характеристики

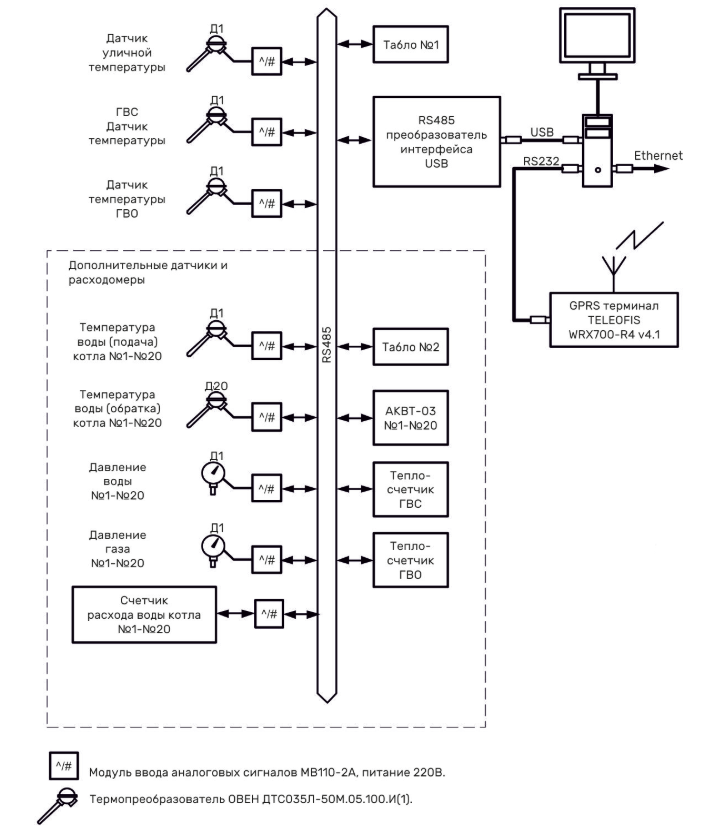

Функциональная схема

Операторский интерфейс

Взаимодействие оператора с оборудованием АРМ обеспечивается системой мнемосхем и стандартных видеограмм. Мнемосхемы процесса в максимальной степени отражают структуру объекта и его текущее состояние:

• состав оборудования;
• динамику изменения контролируемых параметров;
• численные значения контролируемых параметров.

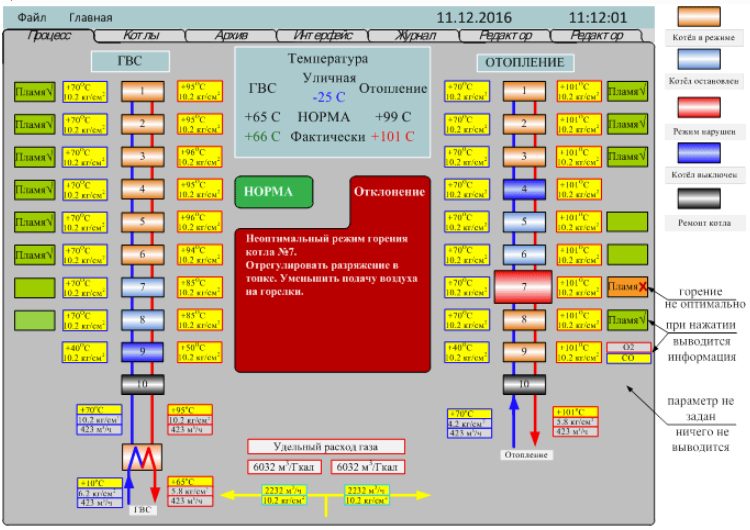

Мнемосхема "Процесс"

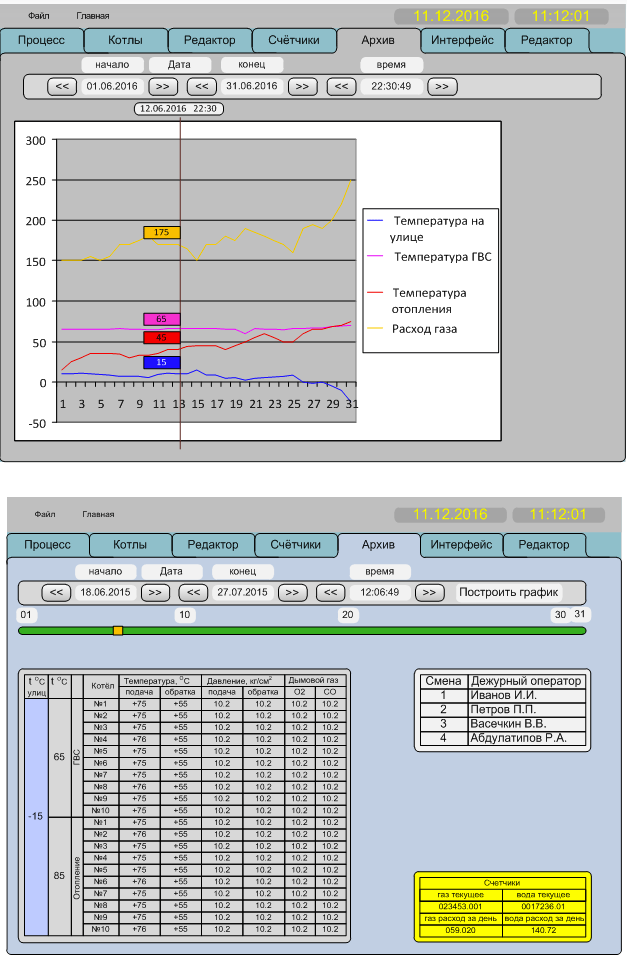

Графики

Автоматизация и диспетчеризация является одним из важных аспектов надежной и безопасной эксплуатации котельной. Диспетчеризация котельной на базе системы КДРК позволит значительно повысить качество и оперативность обслуживания данной системы, одновременно обеспечивая ее надежность в результате своевременной реакции на аварийные и предаварийные ситуации и информирования диспетчера, снижая износ оборудования и повышая производительность труда сотрудников за счет комфортных условий работы. При создании единой диспетчерской в районе, городе снижаются расходы на эксплуатацию котельных, так как вся необходимая информация о технологическом состоянии оборудования собирается централизованно и управляется от диспетчера.

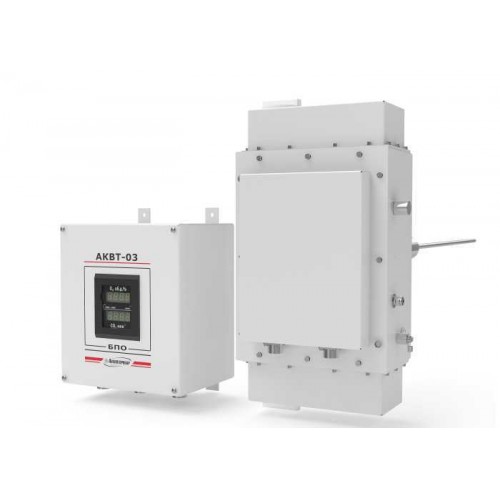

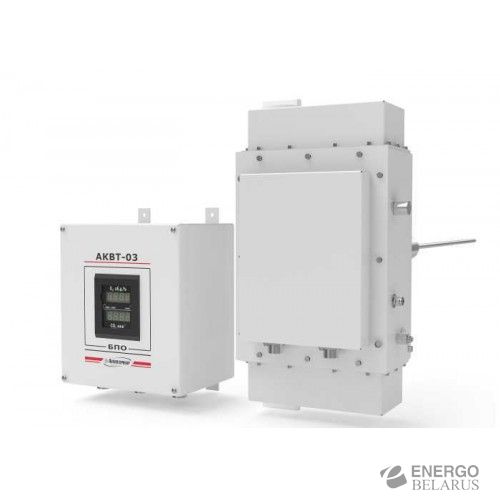

• анализаторы кислорода АКВТ-03 устанавливаются на участках дымохода сразу за топкой
• датчики температуры подачи горячей и обратной воды для каждого котла  на соответствующих трубопроводах
• газовые счётчики, теплосчётчики, расходомеры
• дополнительные информационные табло температуры
