Система контроля атмосферы промышленных объектов СКАПО

Система контроля атмосферы промышленных объектов предназначена для обеспечения безопасности персонала и оборудования промышленных объектов от воздействия токсичных газов, взрывоопасных смесей горючих газов и паров и избытка/недостатка кислорода.

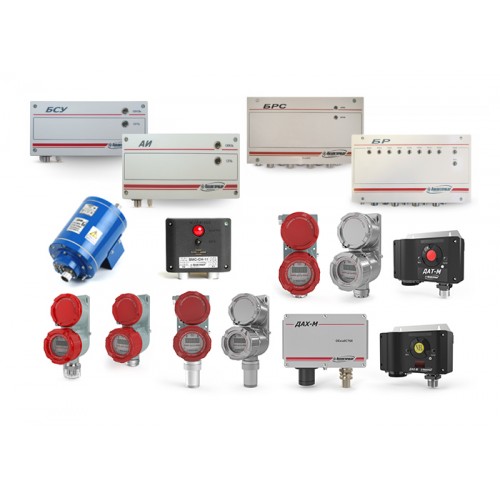

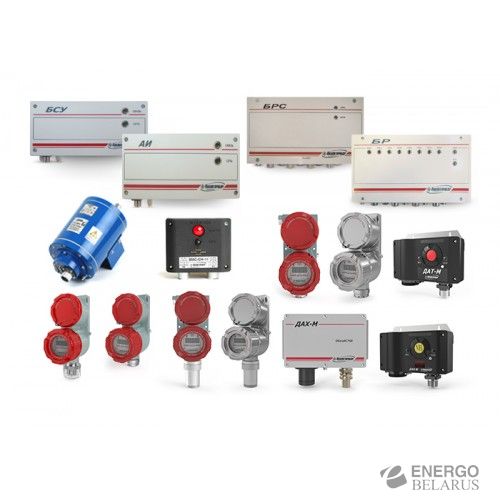

Структура системы:

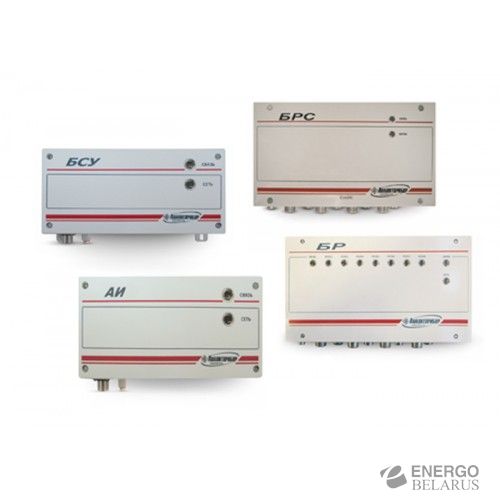

• блок сигнализации и управления (БСУ)
• блок расширения и связи (БРС)
• блок реле (БР)
• адаптер интерфейса (АИ)
• коробка разветвительная
• блок местной сигнализации (БМС)
• ПЭВМ

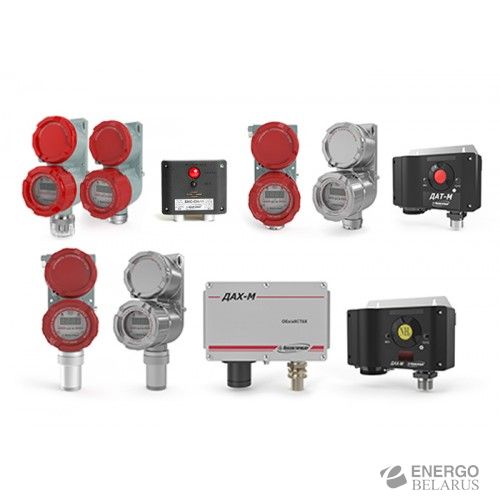

• датчики-газоанализаторы (ДАК, ДАМ, ДАХ-М), датчики-сигнализаторы (ДАТ-М, СТМ-30)
• пульт контроля (для контроля режимов работы составных частей системы)

Количество составных частей:

• ПЭВМ или БСУ - 1 шт.
• БРС и БР (в сумме) - 64 шт.
• Датчики - 512 шт.
• БМС, АИ, КР и ПК - не нормируется

Достоинства и отличительные особенности СКАПО с шинной архитектурой

• структура системы позволяет заменить практически весь ассортимент существующих на производстве стационарных газоаналитических приборов и контролировать до 512 потенциально опасных точек
• широкий спектр контролируемых газов обеспечивается возможностью комплектования системы датчиками с различными принципами действия, в том числе оптико-абсорбционным и термомагнитным
• инфракрасная технология измерения применяется в экстремальных условиях и позволяет использовать датчик ДАК даже в зонах, где каталитические яды нарушают нормальную работу термохимических сенсоров
• возможность архивирования информации о состоянии объектов и имевших место аварийных ситуациях позволяет контролировать и протоколировать состояние загазованности
• по отдельному заказу возможно комплектование системы сиренами, световым табло, кнопками квитирования, а также блоками местной сигнализации (БМС), позволяющими контролировать (световая и звуковая сигнализация) факт превышения загазованности не только в операторной, но и на объекте в месте установки датчика
• блоки реле позволяют управлять мощными исполнительными устройствами (аварийная вентиляция, сирены для оповещения персонала и населения и т. д.) с целью предотвращения или ликвидации аварийных ситуаций
• возможность создания разветвленной системы сбора информации с произвольной конфигурацией топологии системы данных

• непрерывный автоматический контроль концентраций токсичных, взрывоопасных газов, кислорода и сигнализации о превышении заданных порогов
• оповещение персонала об аварийной ситуации
• разработано на основании ФЗ "О промышленной безопасности производственных объектов"
• контроль ПДК: CO CO2 HCl NO2 SO2 Cl2 NH3 H2S RSH
• контроль ДВК: CH4 C3H8 Ex H2 C2H2 и др. и О2
• возможность контроля до 512 потенциально опасных точек

Характеристики

Система имеет 3 варианта построения:

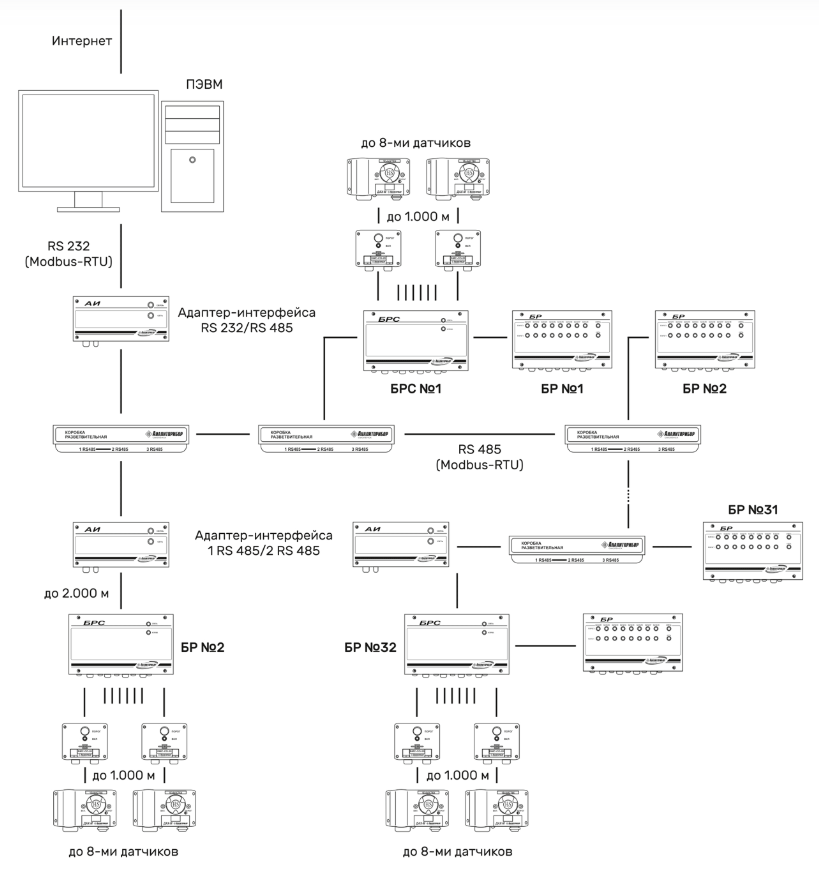

Функциональная схема системы СКАПО с шинной архитектурой с управлением от ПЭВМ

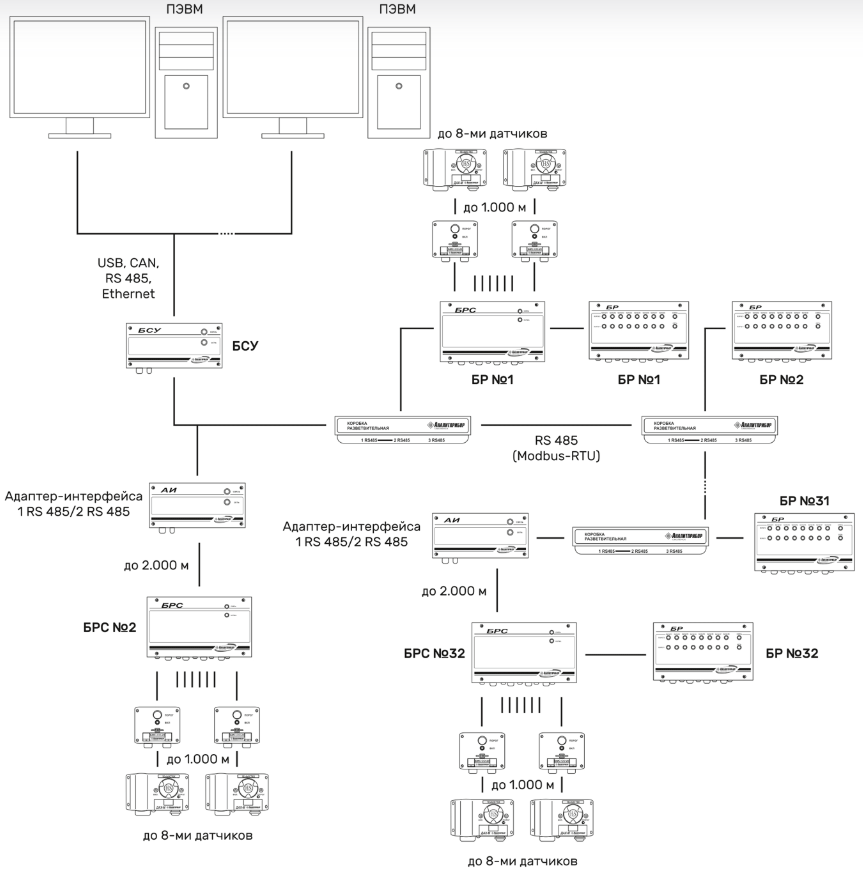

Функциональная схема системы СКАПО с шинной архитектурой с управлением от БСУ

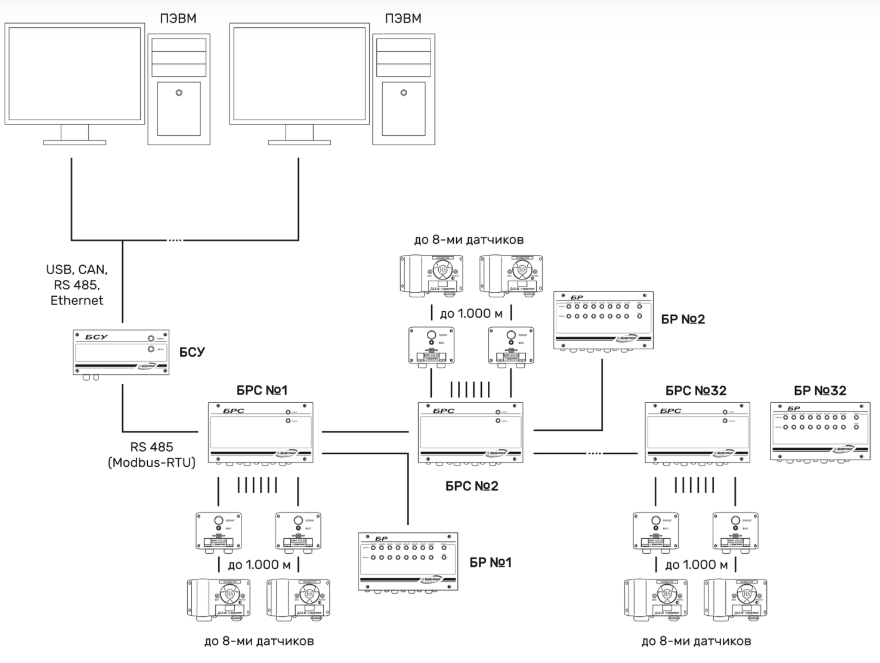

Функциональная схема системы СКАПО с последовательной передачей данных с управлением от БСУ
