Система микропроцессорная газоаналитическая СТМ-30

Сигнализатор СТМ-30 – это стационарный автоматический прибор непрерывного действия, который предназначен для обеспечения безопасности взрыво- и пожароопасных объектов химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в воздухе рабочей зоны помещений и наружных установок которых возможно образование взрывоопасных концентраций горючих газов и паров.

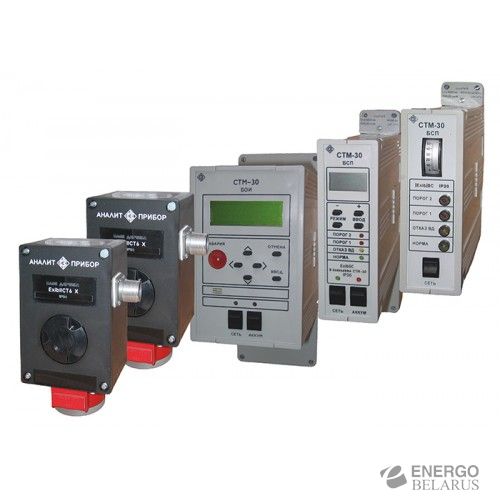

СТМ-30 осуществляет непрерывный автоматический контроль довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и выдачу сигнализации о превышении установленных пороговых значений, а также коммутацию внешних цепей при срабатывании сигнализации. Конструктивно СТМ-30 состоит из блока сигнализации и питания (БСП), блока датчика (БД) и/или выносного датчика (ВД). Исполнения СТМ-30, СТМ-30-02, СТМ-30-04 и СТМ-30-06 также комплектуются блоком обработки информации БОИ, который позволяет осуществлять сбор информации с БСП других СТМ-30 (до 16 БСП на каждый БОИ), ее накопление, хранение и передачу в информационную систему по цифровому интерфейсу RS232 или RS485.

Характеристики

Сигнализаторы имеют световую сигнализацию при достижении пороговых концентраций горючих газов или неисправности датчика.

СТМ-30 с цифровой индикацией состоит из:

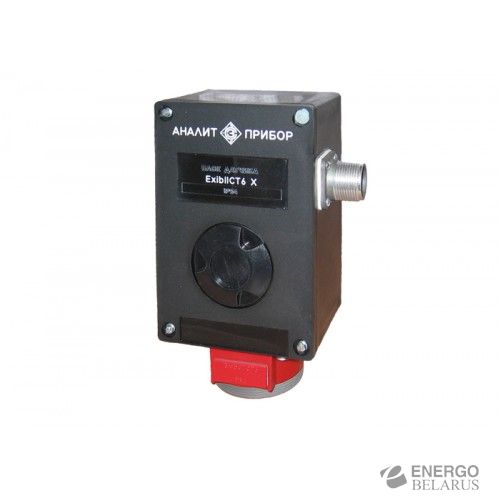

• БД - производят измерения и выдают цифровую индикацию текущей концентрации контролируемых газов по месту установки и передают нормированный сигнал по 2-х проводной линии связи на БСП.

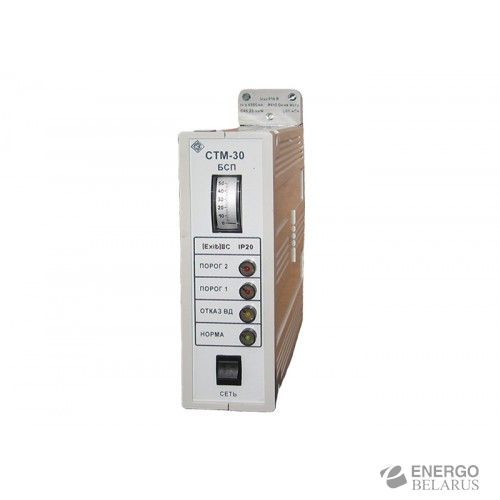

• БСП - обрабатывает информацию поступающую с БД, имеет цифровую индикацию текущей концентрации контролируемых газов, выдает световой сигнал и замыкает (размыкает) "сухие" контакты реле при достижении пороговых значений концентрации (пороги регулируемые) и неисправности датчика

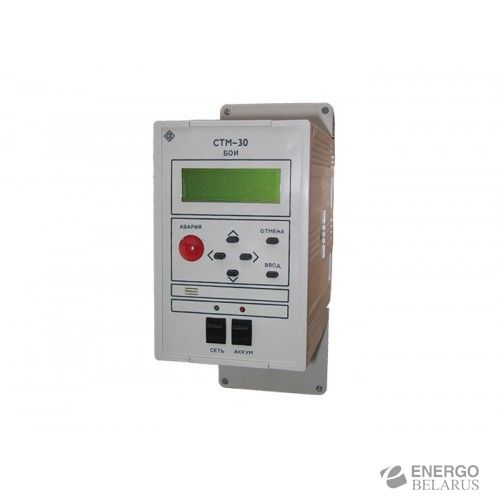

• БОИ - производит сбор информации с БСП (от 1 до 16), накопление, хранение и передачу обработанных данных в информационную систему посредствам цифрового интерфейса (RS 232, RS 485).

Конструкция сигнализаторов позволяет объединять каналы в единые информационные системы до 99 БОИ (1584 точек контроля) для защиты объектов и упрощает монтаж, обслуживание, поверку и ремонт непосредственно на объектах.

В случае использования модификаций сигнализаторов с принудительной подачей контролируемой среды необходима линия сжатого воздуха с давлением от 0,25 до 0,6 МПа. Загрязненность линии сжатого воздуха должна быть не более класса 5 по ГОСТ 17433. Расход контролируемой среды для сигнализаторов с принудительной подачей пробы не менее 48 л/ч.

* ВНИМАНИЕ! Модификация СТМ-30-07 предназначена для использования сигнализатора в условиях повышенных электромагнитных помех и усиленной производственной вибрации.

Комплект поставки:

• Оборудование в соответствии с таблицей исполнений СТМ-30, комплект ЗИП и эксплуатационная документация.
• Для проверки сигнализаторов за отдельную плату поставляются 4-х литровые баллоны с метановоздушной смесью, вентиль точной регулировки ВТР (ИБЯЛ.306577.002), индикатор расхода ИР (ИБЯЛ.418621.002).
• Для работы в агрессивных средах, содержащих соединения серы, по отдельному заказу поставляются сменные фильтры (ИБЯЛ.061425.004).

Сведения об оборудовании

• конструкция сигнализаторов позволяет объединять каналы в единые информационные системы до 99 БОИ (максимально – 1584 контроля)
• срок службы термохимического датчика – 3 года при отсутствии в контролируемой атмосфере каталитических ядов и агрессивных веществ
• сигнализаторы относятся к взрывозащищенному оборудованию и имеют маркировку взрывозащиты:
• [Exib]IIC – БСП сигнализаторов, предназначается для установки вне взрывоопасных зон;
• 1ExibIICT6 Х – БД сигнализаторов СТМ-30, -01…-05, СТМ-30-50, -51, -53…-55, -57;
• 1ExibdIICT 6 - ВД сигнализаторов СТМ-30, -01…-05, СТМ-30-50, -51, -53…-55, -57;
• 1ExibIICT3 X – БД сигнализаторов СТМ-30-06, -07, -52 и -56;
• диапазон рабочих температур: для БСП и БОИ – от плюс 1 до плюс 50 оС, для БД и ВД – от минус 60 до плюс 150 оС (в зависимости от исполнения);
• степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды: БД, ВД – IP54, БОИ, БСП – IP20
• межкалибровочный интервал – 6 месяцев;
• межповерочный интервал – 1 год;
• гарантийный срок – 18 месяцев для прибора, 12 месяцев для термохимического датчика. Исчисляется с даты отгрузки потребителю.
