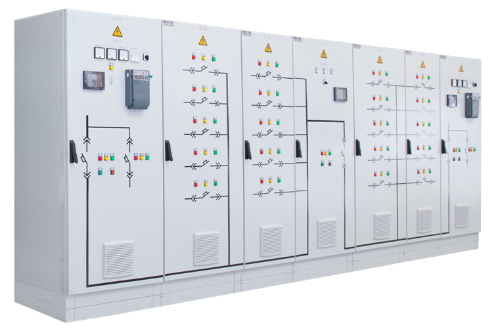

ÍÊÓ óïðàâëåíèÿ ýëåêòðîïðèâîäàìè êàíàëèçàöèîííûõ íàñîñíûõ ñòàíöèé Ø5100
Õàðàêòåðèñòèêè
| Ïðîèçâîäèòåëü | ÊàñÊàä ýíåðãî |
| Íîìèíàëüíûé òîê, À | 1600 |
| Íîìèíàëüíîå íàïðÿæåíèå, Â | 400 |
| Ñòåïåíü çàùèòû IP | 54; 31 |
| Ñòðàíà ïðîèçâîäèòåëü | Áåëàðóñü |
НКУ управления насосной станцией - это комплектное низковольтное устройство,благодаря которому обеспечивается комплексная защита и автоматизация управления технологическими процессами перекачки воды.
Схемы щитов управления разработаны на базе микропроцессорной техники с возможностью регистрации событий и параметров, и интеграции их в систему АСУ по промышленному протоколу ModBus.
Щит обеспечивает энергоэффективное управление технологическим процессом работы станции за счет плавного пуска насоса, их чередования в работе для контролируемой выработки ресурса насосных агрегатов и предотвращению выхода из строя во время простоя. Также он гарантирует защиту трубопроводов и насосных агрегатов от гидравлических ударов.
Применяется для насосных станций:
- станция первого подъема воды;
- станция второго подъема воды;
- канализационная насосная станция.
Функциональные характеристики:
- резервирование питания;
- управление и защита двигателей и механизмов от недопустимых режимов работы;
- защита оборудования от затопления;
- поддержание климата в помещении с помощью приточной и вытяжной вентиляции;
- управление освещением;
- учет наработки оборудования, учет воды, учет электроэнергии;
- диспетчеризация.
- автоматизировать процессы перекачки воды;
- уменьшить влияние пуска двигателей на питающую сеть за счет ограничения бросков тока и провалов напряжения в сети;
- уменьшить стоимость эксплуатации механизмов путем снижения механического износа и улучшения эксплуатационной готовности оборудования;
- уменьшить стоимость проектных работ за счет применения комплектного щита управления насосными станциями.
|
Номинальное напряжение главной цепи |
400 В |
|
Частота |
50 Гц |
|
Номинальное напряжение цепей управления (с питанием по схеме фаза-нуль от главной цепи) |
220В, 50 Гц |
|
Номинальный ток главной цепи |
до 1600 А |
|
Исполнение по виду обслуживания |
Одностороннее или двустороннее |
|
Исполнение по виду подвода кабеля |
Сверху или снизу |
|
Аппаратура управления |
Программируемый контроллер |
|
Интерфейс (протокол) передачи данных |
RS-485 (Modbus) |
|
Степень защиты щита по ГОСТ 14254-96 |
IP54, IP31 |
Условия эксплуатации:
|
Высота над уровнем моря, м не более |
1000 |
|
Температура окружающего воздуха, °С |
от + 1 до + 35 (УХЛ4) или от - 45 до + 40 (У3) |
|
Относительная влажность воздуха, % |
максимум 95 (без конденсации) |
|
Окружающая среда |
невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в количестве, разрушающем металл или изоляцию; |
|
Климатическое исполнение |
УХЛ4 или У3 по ГОСТ 15150-69 |
|
Режим работы |
Продолжительный |
