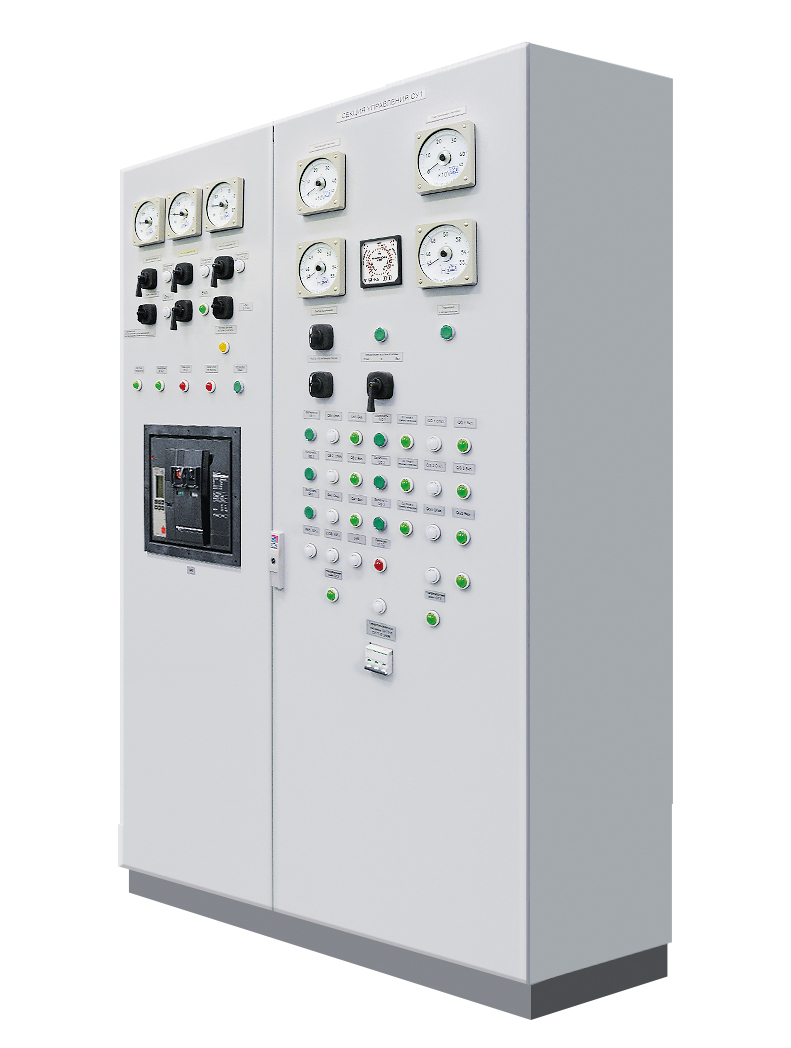

Щит главный распределительный (ГРЩ)

Главный распределительный щит (ГРЩ) предназначен для приема электроэнергии напряжением до 1кВ частотой 50 Гц,   распределения электроэнергии по фидерам  потребителей и защиты от токов  короткого замыкания и перегрузки.

ГРЩ обеспечивают:

• длительную параллельную работу генераторов на общие шины своего ГРЩ;
• длительную раздельную или одиночную работу генераторов на свои шины;
• кратковременную параллельную работу одного из генераторов с береговым источником;
• подачу питания по одному фидеру на согласующий трансформатор системы электродвижения;
• прием питания по одному фидеру от береговой сети;
• подключение подруливающих устройств (ПУ);
• распределение электроэнергии по фидерам потребителей электроэнергии.

• защита генераторов от токов коротких замыканий;
• защита генераторов от перегрузок;
• защита генераторов от обратной мощности;
• защита генераторов от снижения напряжения ниже 320В и частоты ниже 45Гц;
• защита генераторов от минимального напряжения;
• защита от токов КЗ и перегрузки шин ГРЩ, фидеров перемычек, питания с берега, подруливающих устройств, распределительной сети 380 В, 50 Гц и цепей управления и сигнализации щитов ;
• защита сети от обрыва фазы в фидере питания с берега;
• защита сети от снижения напряжения ниже 320 В на фидере питания с берега;
• ограничение токов КЗ до 40кА на отходящих фидерах с номинальным током до 630А;
• защита трансформатора ТV от токов КЗ и перегрузки.

• Диапазон рабочих температур: от -50°С до  +40ºС;
• Относительная влажность воздуха : до 100% при +25ºС;
• Сейсмостойкость 8 баллов;
• Степень защиты корпуса от IP21 до IP66 в зависимсоти от требований заказчика.
• Срок службы  не менее 30 лет;
• Наработка на отказ  не менее 80000 часов.
