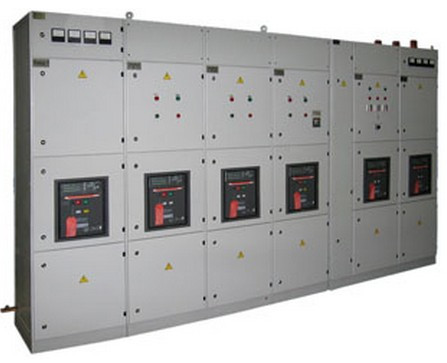

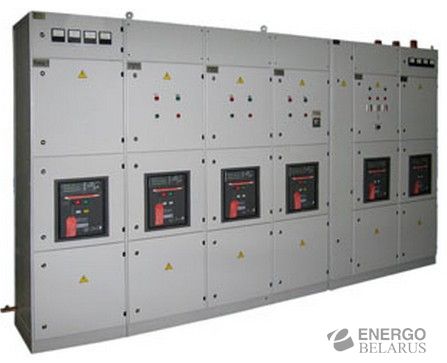

Щит УКН (устройство комплектное низковольтное)

Щиты УКН предназначены для приёма, распределения электрической энергии и защиты кабельных линий от перегрузок и коротких замыканий напряжением 0,4 кВ переменного тока и частотой 50 Гц.

УКН могут применяться в качестве главных распределительных щитов на объектах промышленных предприятий, административных зданий и сооружений, в составе ТП, РП 10/0,4 кВ и комплектных трансформаторных подстанций (КТП).

Щиты УКН соответствуют требованиям СТБ МЭК 6439-1-2007, СТБ EN №50274-2007, техническим требованиям ГПО "Белэнерго" к низковольтным комплектным устройствам для ТП, РП.

Основные технические характеристики щитов УКН:

• Номинальное напряжение, В: 380.
• Частота сети, Гц: 50.
• Номинальное напряжение вспомогательных цепей, В (DC, AC): любое стандартное до 220 В.
• Номинальный ток сборных шин и аппаратов ввода, А: 630-4000.
• Номинальный ток аппаратов отходящих линий, А: до 2500.
• Номинальный кратковременно выдерживаемый ток на сборных шинах в течении 1 сек, кА: до 50.
• Номинальный ударный ток на сборных шинах кА: до 100.
• Предельная отключающая способность аппаратов защиты, кА: 25 - 100.
• Тип системы заземления: TN-S, TNC, TN-S-C.
• Степень защиты оболочки: IP31.

Аппаратура АВР размещается в отсеке секционного выключателя. Счётчики электрической энергии, при применении вводных выключателей выкатного исполнения, устанавливаются в вводных шкафах. При применении выключателей стационарного исполнения необходимо предусматривать установку щитка учёта навесного исполнения.

Ряды щитов при необходимости соединяются между собой с помощью шинных мостов. Длина шинных мостов определяется по расстоянию между рядами.
