Шкаф оперативного тока ШОТ
Характеристики
| Производитель | КасКад энерго |
| Номинальное напряжение, В | 208-240 |
| Страна производитель | Беларусь |

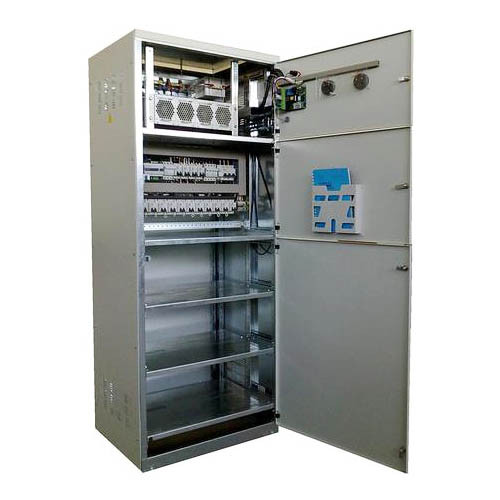

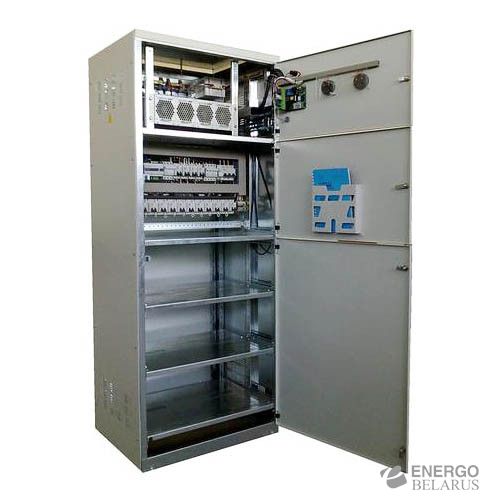

Шкафы оперативного постоянного тока типа ШОТ ( ШУОТ, ШПТ) используются для бесперебойного питания оперативных цепей управления, защиты, автоматики и сигнализации на электрических станциях и подстанциях.
Шкафы ШОТ представлены в двух вариантах:
- самодостаточные устройства бесперебойного питания систем автоматики;
- часть системы оперативного постоянного тока типа на подстанции или РП.
- Выпрямители обеспечивают преобразование в постоянное напряжение. В стандартной конструкции шкафа устанавливается до 8 автоматических выключателей (фидеры отходящих линий).
- Шкаф постоянного тока ШОТ гарантирует поддержание стабилизированного постоянного напряжения на выходе системы и автоматический подзаряд аккумуляторных батарей.
- В случае отключения электроэнергии шкаф ШОТ поддерживает определенную постоянную выходную мощность в нагрузке в течение заданного времени.
- Отключение обеспечивается контактором (защита от глубокого разряда батареи) при достижении напряжения аккумуляторной батареи значения 184 В.
- Лампы накаливания, расположенные на лицевой стороне шкафа, отображают состояние шкафа и стрелочный вольтметр, на котором отображено выходное напряжение.
- Также все параметры можно проконтролировать с помощью блока управления устанавливаемых выпрямителей. Параметры отображаются на дисплее контроллера, или их можно просмотреть с помощью персонального компьютера.
- Компактная конструкция, за счет применения зарядных устройств модульного типа и необслуживаемых аккумуляторных батарей с фронтальным присоединением.
- Аккумуляторные батареи применяются необслуживаемые герметизированные, со сроком службы более 10 лет.
- Шкаф оперативного тока изготавливается по двум основным схемам: с секционированием и без секционирования.
- Широкий диапазон входного и выходного напряжения.
- Охлаждение зарядных устройств – естественное (без вентилятора).
- Для управления работой силовых модулей зарядного устройства применяются высокопроизводительные контроллеры. Они обеспечивают, как управление (распределение нагрузки по модулям), так и сбор необходимой информации, которая выводится на сенсорный графический экран.
- Автоматический контроль сопротивления изоляции на шинах.
- Контроль положения вводных автоматических выключателей.
- Работа всех систем шкафа, как от внешней сети, так и от аккумуляторных батарей.
- Вывод состояния отходящих автоматических выключателей и необходимых сигналов на внешний клеммник.
- Для исключения конденсата может быть предусмотрена система обогрева.
- Входные параметры:
- Количество вводов, шт.: от 1 до 2.
- Количество фаз на вводе, шт.: 1 или 3.
- Номинальное напряжение: 208 до 240 В АС.
- Рабочее напряжение: 176 до 320 В АС.
- Минимальное напряжение: 150 В АС.
- Входная частота: от 45 до 66Гц.
- Коэффициент мощности: > 99%.
- Режим работы нейтрали: TN-S*.
- Коэффициент полезного действия: > 94%.
- Выходные параметры:
- Количество автоматов отходящих фидеров: Согласно требованиям.
- Количество секций: Согласно требованиям.
- Диапазон выходного тока, при использовании модулей 1 кВт: от 5 до 495 А.
- Диапазон выходного тока, при использовании модулей 4кВт: от 20 до 1980А.
- Выходное напряжение: от 12 до 220В DC.
- Выходная мощность одного модуля: 1000 Вт/модуль и 4000 Вт/модуль.
