Ящик зажимов цепей напряжения ЯЗН

Ящики зажимов находит свое применение для соединения вторичных цепей шинного трансформатора напряжения 35 - 220 кВ с сечением кабелей до 35мм2. Также используются с целью применения в системах автоматизации технологических процессов в роли:

• коммутации вторичных цепей ОРУ;
• организации цепей блокировки;
• коммутации цепей трансформаторов напряжения 27,5 220 кВ;
• питание цепей обогрева выключателей;
• распределение цепей питания приводов выключателей;
• управление освещением подстанции;
• токовые цепи дифференциальной защиты;
• установки низковольтной аппаратуры.

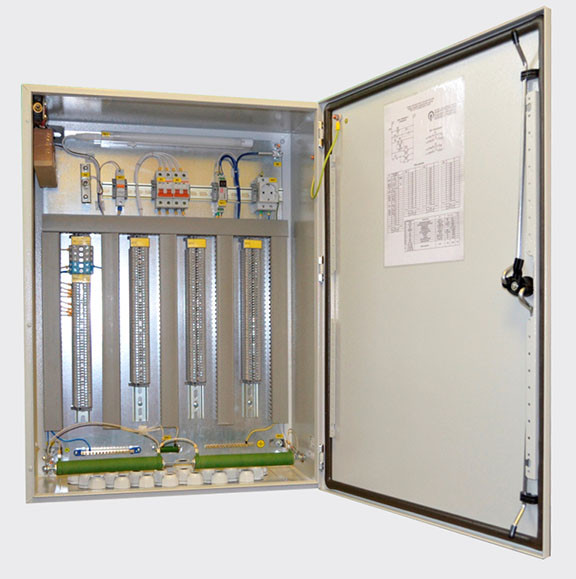

Конструктивное изготовление ящика представляет собой металлический шкаф навесного или напольного исполнения с аппаратурой управления и внутренней защитой.

Степень защиты при закрытых дверях - IP54. Предусмотрено освещение и обогрев ящиков. Мощность нагревателей для ящиков составляет 300 Вт.
