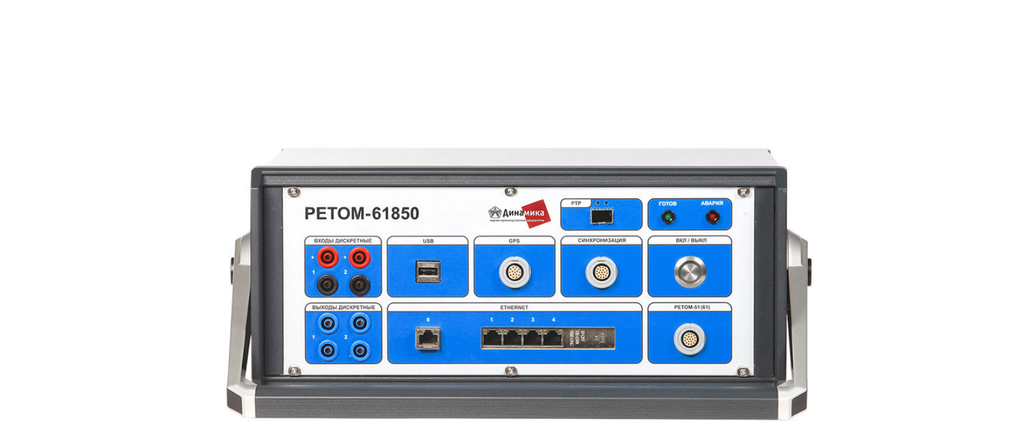

Комплекс программно-технический измерительный цифровой РЕТОМ-61850
Характеристики
| Производитель | НПП Динамика |
комплекс программно-технический измерительный цифровой

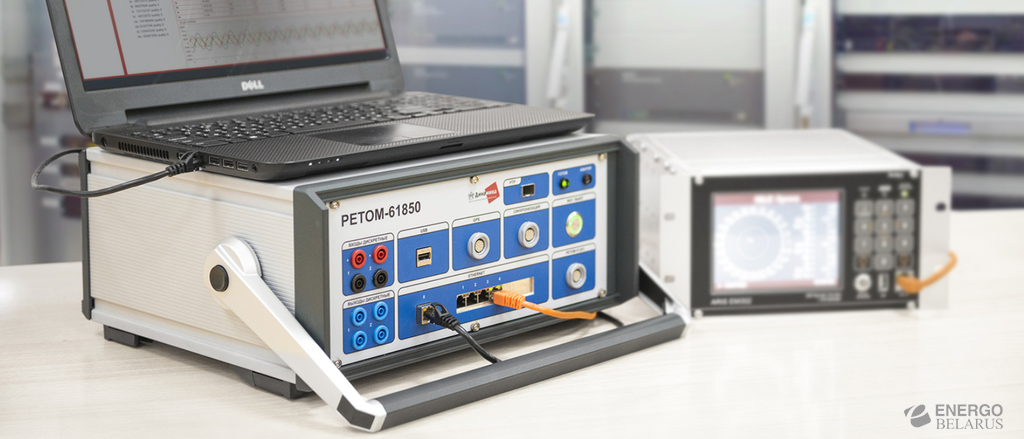

Проверка оборудования цифровой подстанции любой сложности!Испытательный комплекс РЕТОМ-61850 предназначен для полноценного тестирования устройств РЗА, поддерживающих стандарт МЭК 61850. Работает как в автономном режиме, так и совместно с испытательным прибором РЕТОМ-71/61/51.
Область примененияКомплексная проверка устройств с поддержкой МЭК 61850:
- интеллектуальных электронных устройств,
- цифровых измерительных трансформаторов,
- полевых аналогово-цифровых преобразователей,
- счетчиков электроэнергии, АСКУЭ и других элементов цифровой подстанции,
а также:
- проверка каналов связи,
- проведение штормовых испытаний,
- модулирование цифровых подстанций с множеством присоединений,
- автоматическое тестирование интеллектуальных устройств
- выдача до 20 SV-потоков (80 и 256 выборок), управляемых в ручном и автоматическом режиме НОВИНКА
- выдача до 60 SV-потоков (80 и 256 выборок) в режимах "Информационный шторм" и "Повышенная информационная нагрузка" НОВИНКА
- генерация искаженных SV-потоков: смещение, перемешивание, пропуски выборок НОВИНКА
- 128 GOOSE-сообщений (128 прием, 128 передача)
- регистрация SV-потоков и GOOSE-сообщений
- расчет электроэнергетических параметров SV-потоков НОВИНКА
- осциллографирование SV-потоков
- анализ сетевого трафика (разбор полей пакетов, проверка соответствия пакетов МЭК 61850, временные характеристик пакетов, статистика пакетов и ошибок) НОВИНКА
- синхронизация по протоколам PTPv2 (IEEE 1588), SNTP+PPS (оптический и электрический) НОВИНКА
- организация локального PTP-сервера (grandmaster clock) НОВИНКА
- генерация синхронизированного с PTP-сервером сигнала PPS НОВИНКА
- перенаправление дискретных входных сигналов на дискретные выходные сигналы
- 5 Ethernet портов, каждый из которых может настраиваться на прием и передачу соответствующих GOOSE-сообщений и SV-потоков.
- Кабели интерфейсные и SFP-модули. Витая пара и оптический
- Кабели информационные, низковольтный, переходники
- Кабели общего назначения
- Кабель сетевой
Основные характеристики
Максимальное количество портов Ethernet RJ-45 |
5 |
Скорость обмена данных |
100/1000 Мбит/с |
GOOSE-сообщения
Количество входных GOOSE-сообщений |
256 |
Количество выходных GOOSE-сообщений |
256 |
Количество логических входов и выходов |
400 |
Собственное время обработки, не более |
1 мс |
Время приема/передачи через сеть согласно МЭК 61850-5 |
Type 1A; Class P2/3 |
Sampled Values
Количество выходных потоков |
80 |
Количество входных потоков |
10 |
Номинальная частота сигнала |
50 Гц; 60 Гц |
Количество выборок за период номинальной частоты |
80; 96; 256; 288 |
Общие технические данные
Синхронизация времени |
SNTP (NTP), PTP (IEEE 1588), PPS |
Дискретные входы |
2 |
Дискретные выходы |
4 |
Низковольтные аналоговые выходы |
8 |
Питание устройства |
100 ... 240 (220) В |
Габаритные размеры |
405 х 410 х 170 мм |
Масса устройства, не более |
8 кг |
