Цифровой регистратор аварийных процессов Парма РП4.08
Характеристики
| Производитель | ПАРМА |

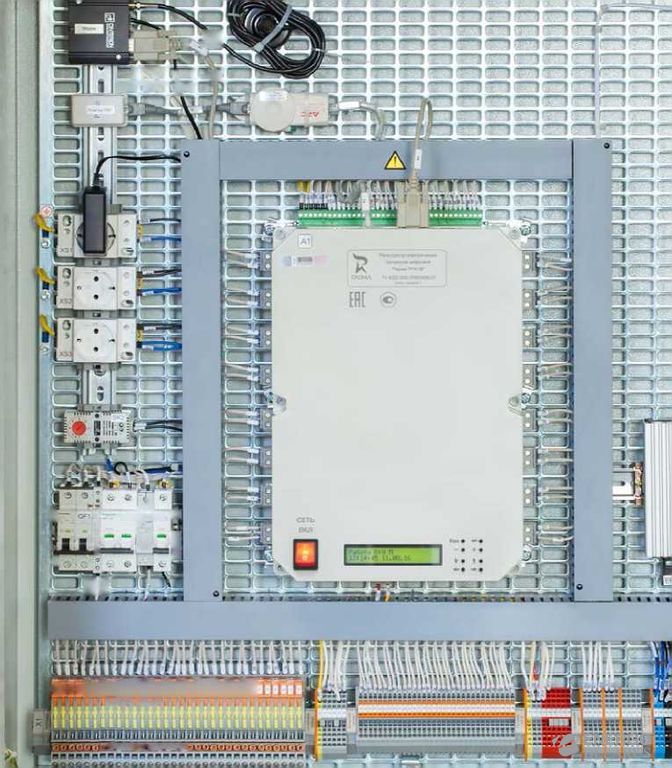

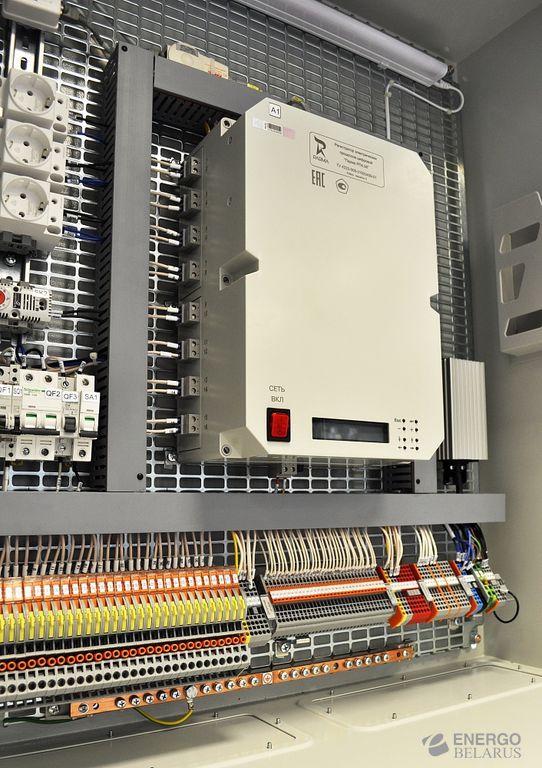

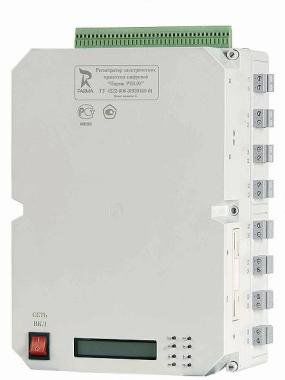

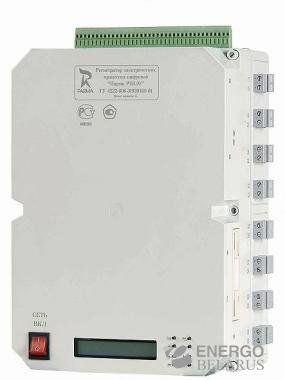

· Оптимальное решение для небольших энергообъектов среднего и низкого напряжения · Регистратор состоит из моноблока в корпусе из ударопрочной пластмассы · Возможна поставка регистраторов в модульных распределительных шкафах Назначение · измерение электрических параметров: напряжения и силы постоянного тока, действующих значений напряжения и силы переменного тока, частоты, активной и реактивной мощности · регистрация, хранение и анализ информации о стационарных и переходных процессах, предшествующих и сопутствующих аварийным отклонениям параметров в электрических сетях и машинах · контроль состояния устройств типа «включено-выключено» · регистрация коротких замыканий и определение места повреждения на ЛЭП 35 кВ и выше
Отличительные особенности
· самый легкий прибор в своем классе · удобный в использовании прибор эконом-класса · испытан на сейсмоустойчивость и устойчивость к воздействиям ударной волны (для применения на «собственных нуждах» АЭС) Модернизация С целью продления срока службы оборудования и повышения его надежности, ООО «ПАРМА» предлагает выполнение работ по модернизации регистраторов аварийных процессов ПАРМА РП4.08, выпущенных до 2008 года. Модернизация включает: • замену привода гибких дисков на USB-порт • установку современной высокопроизводительной материнской платы • замену блока питания • замену внутренних соединительных кабелей • установку последних версий программного обеспечения для данной модели регистратора • комплектацию дистрибутива ПО на флеш-носителе
Метрологические и технические характеристики «Парма РП4.08»
Режим измерений |
Диапазон измерений |
Пределы измерений |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности |
Функция «Осциллограф» и «Вольтметр» |
|||
Напряжение постоянного тока, В |
610-3- 650 |
5 |
+/-5 % |
0,2; 45 |
+/-3 % |
||
100; I50; 200; 270; 370; 470; 540; 650 |
+/-1 % |
||
Сила постоянного тока, А |
110 -4 - 25 |
10 мА |
+/-2 % |
6; 8; 12; 25 |
+/-1 % |
||
Действующее значение напряжения переменного тока, В |
4,210 -3-460 |
3,5 |
+/-5 % |
0,14; 30 |
+/-3 % |
||
70; 100; 140; 190; 260; 320; 380; 460 |
+/-1 % |
||
Действующее значение силы переменного тока, А |
410 -2-120 |
4; 5; 8; 20; 30; 40; 60; 120 |
+/-1 % |
Частота переменного тока, Гц |
40-65 |
+/-0,1 % |
|
Функция «Самописец» |
|||
Действующее значение напряжения переменного тока, В |
4,210-3-460 |
3,5 |
+/-5 % |
0,14; 30 |
+/-3 % |
||
70; 100; 140; 190; 260; 320; 380; 460 |
+/-1 % |
||
Действующее значение силы переменного тока, А |
410-2-4 |
4 |
+/-1% |
Активная (реактивная) мощность, Вт (вар) |
0,1710 -3-400 |
400 |
+/-3% |
Примечание –По условиям термической прочности измерение силы тока на пределах 30 А и более нормировано в течение 1 с |
|||
Время регистрации установившихся значений в режиме «Самописец» восемь суток.
Предел допускаемой абсолютной погрешности хода часов +/- 1 с в сутки.
Чувствительность запуска по уровню симметричных составляющих действующего значения фазного напряжения прямой, обратной и нулевой последовательности трехфазной системы переменного тока не более 1 % от верхнего предела измеряемого действующего значения напряжения используемого канала (для запуска регистратора по симметричным составляющим действующего значения фазного напряжения прямой, обратной и нулевой последовательности трехфазной системы переменного тока могут быть использованы только каналы с одинаковыми пределами измеряемого действующего значения напряжения переменного тока).
Чувствительность запуска по уровню измеряемых симметричных составляющих действующего значения силы фазного тока прямой, обратной и нулевой последовательности трехфазной системы переменного тока не более 1 % от верхнего предела измеряемого действующего значения силы тока используемого канала (для запуска регистратора по симметричным составляющим действующего значения фазной силы тока прямой, обратной и нулевой последовательности трехфазной системы переменного тока могут быть использованы только каналы с одинаковыми пределами измеряемого действующего значения силы переменного тока).
Погрешность привязки регистрируемых данных к внешнему источнику синхронизации времени не более +/-1 мс.
Параметры дискретного входного сигнала:
напряжение постоянного тока;
уровень «О» (выключено) – меньше или равно (15+/- 0,25) В;
уровень «1» (включено) – в диапазоне 176 – 264 В;
Допускаемая задержка регистрации дискретного сигнала относительно аналогового не более 2 мс.
Потребляемая мощность не более 45 В·А (Вт).
Габаритные размеры не более 404x285x172 мм.
Масса регистратора не более 7 кг.
Средняя наработка на отказ 25 000 часов.
Среднее время восстановления работоспособного состояния, после определения неисправности – 8 ч.
Средний срок службы 10 лет, при условии замене комплектующих изделий, модулей и устройств, выработавших свой срок службы.
Напряжение питания:
Электропитание регистратора осуществляется от сети постоянного тока с номинальным напряжением 220В +/- 20% или от сети переменного тока с номинальной частотой 50 Гц и номинальным действующим значением напряжения 220 В +/- 20%.
Нормальные условия применения регистратора по ГОСТ 22261:
номинальная температура окружающего воздуха плюс 20 °С;
допускаемое отклонение температуры окружающего воздуха +/-5 °С;
относительная влажность воздуха от 30 до 80 %;
атмосферное давление от 84 до 106 кПа.
Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 3 по ГОСТ 22261 при следующих рабочих условиях применения:
температура окружающего воздуха от плюс 5 до плюс 40 °С;
относительная влажность воздуха 90 % при 25 °С;
атмосферне давление от 70,0 до 106,7 кПа.
По условиям транспортирования регистратор соответствует требованиям, предъявляемым к группе 3, по ГОСТ 22261.
