Установка испытательная УИВ для испытаний электрооборудования классов напряжения 110 кВ и выше

Установки на напряжение 345, 395, 450, 500 кВ (УИВ-345, УИВ-395, УИВ-450, УИВ-500) предназначены для испытаний электрической прочности изоляции с измерением частичных разрядов высоковольтных аппаратов классов напряжения 110кВ и выше на месте производства и монтажа.

В состав поставки входит:

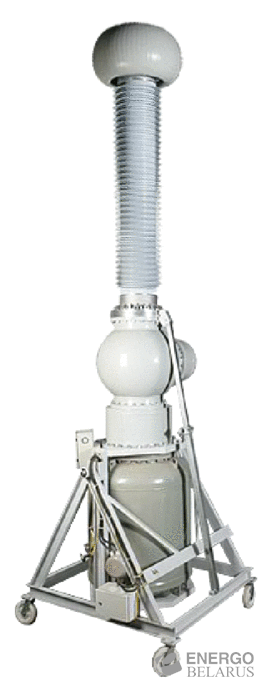

Элегазовый блок в составе:

• Испытательный трансформатор ИОГ-***;
• Соединительный конденсатор;
• Ввод воздух/элегаз;
• Рама на колесах, с устройством для изменения наклона и фиксацией положения элегазового блока;
• Стыковочный узел (по Заказу).

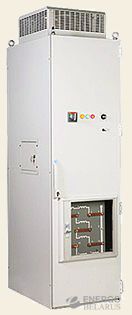

Блок регулятора напряжения в составе:

• Регулировочный трансформатор;
• Шкаф управления и коммутации;
• Компенсирующий реактор.

Измеритель частичных разрядов ИЧР 201 в составе:

• Портативный компьютер (ноутбук);
• Измеритель характеристик частичных разрядов (ИЧР 201));
• Выносной измерительный блок (ВИБ);
• Фильтр высоких частот (ФВЧ) - 2 шт;
• Градуировочный генератор частичных разрядов (ГГЧР);
• Комплект кабелей.

Консоль управления МКУ:

• Рабочий стол, кресло оператора;
• Лестница для монтажа;
• Комплект кабелей длиной не менее 10 м;
• Цифровой амплитудный вольтметр ВА 11.

Аттестационная и эксплуатационная документация в составе:

• Руководство по эксплуатации;
• Формуляр;
• Программа первичной аттестации;
• Протокол первичной аттестации;
• Аттестат ФГУП "ВНИИМ им. Д.И.Менделеева" на установку;
• Сертификат ФГУП "ВНИИМ им. Д.И.Менделеева" о калибровке емкостного делителя высокого напряжения;
• Сертификат ФГУП "ВНИИМ им. Д.И.Менделеева" о калибровке прибора измерителя частичных разрядов ИЧР 201;
• Свидетельство ФГУП "ТЕСТ Санкт-Петербург" о поверке цифрового амплитудного вольтметра ВА 11.

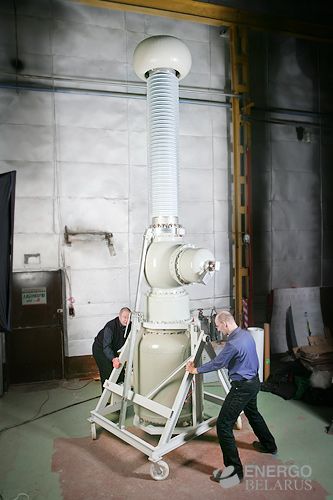

Установки позволяют проводить испытания в помещениях ограниченной площади и высоты потолков. Высоковольтный элегазовый блок легко перемещается по испытательному полю стенда, механизм изменения угла наклона блока позволяет оперативно адаптировать установку к высоте потолка.

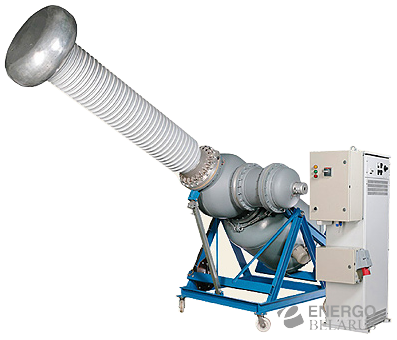

Механизм изменения угла наклона блока позволяет оперативно адаптировать установку к высоте потолка и к объекту испытаний.
