Установка мобильная испытательная высоковольтная УИВ-М-(15, 20, 50, 100, 150) кВ

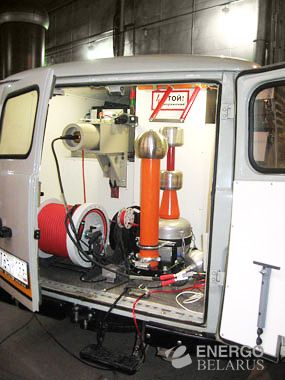

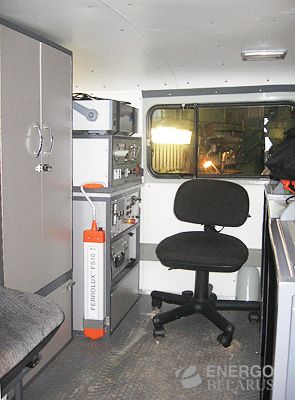

Установки УИВ-М предназначены для применения в составе передвижных испытательных лабораторий.

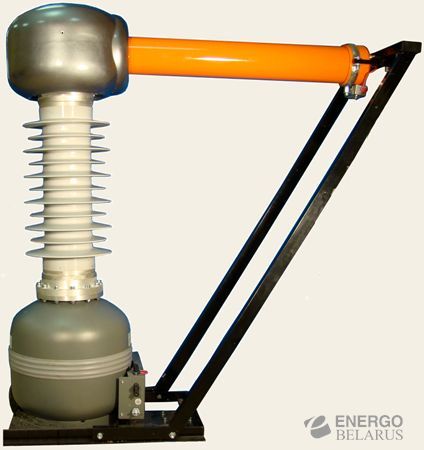

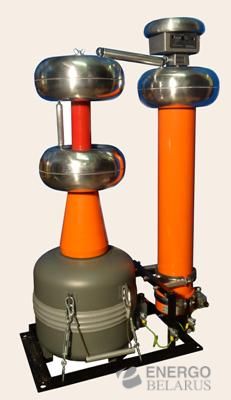

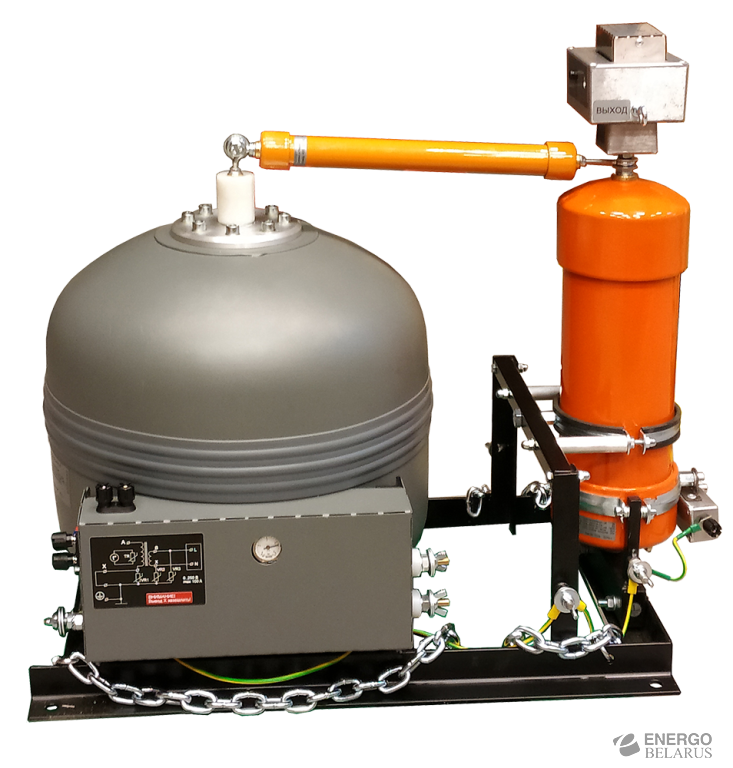

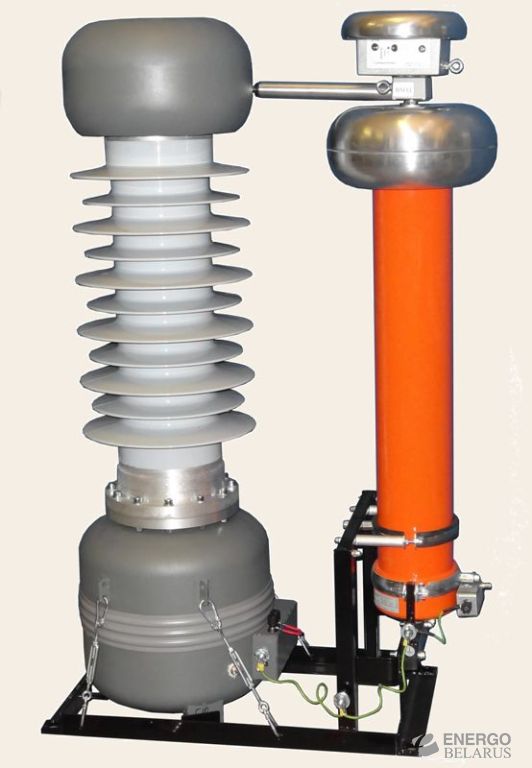

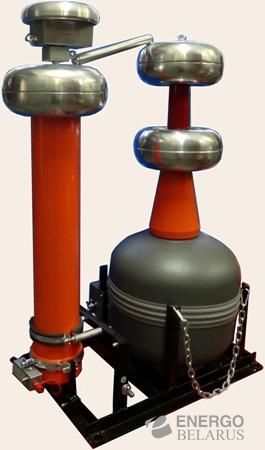

От переносных установок их отличает размещение высоковольтных элементов, соединенных некоронирующей ошиновкой, на общей раме в виде единого высоковольтного блока, и конструкция заземляемого пульта управления в виде стандартного 19-ти дюймового металлического корпуса-крейта. В комплект рамы добавлены специальные амортизаторы.

Такая конструкция дает возможность получения испытательных напряжений в ограниченных пространствах передвижных лабораторий и обеспечивает надежность эксплуатации установок в условиях транспортной тряски.

«Базовая» комплектация установок УИВ-М включает в себя:

• Трансформатор испытательный ИОГ-хх;

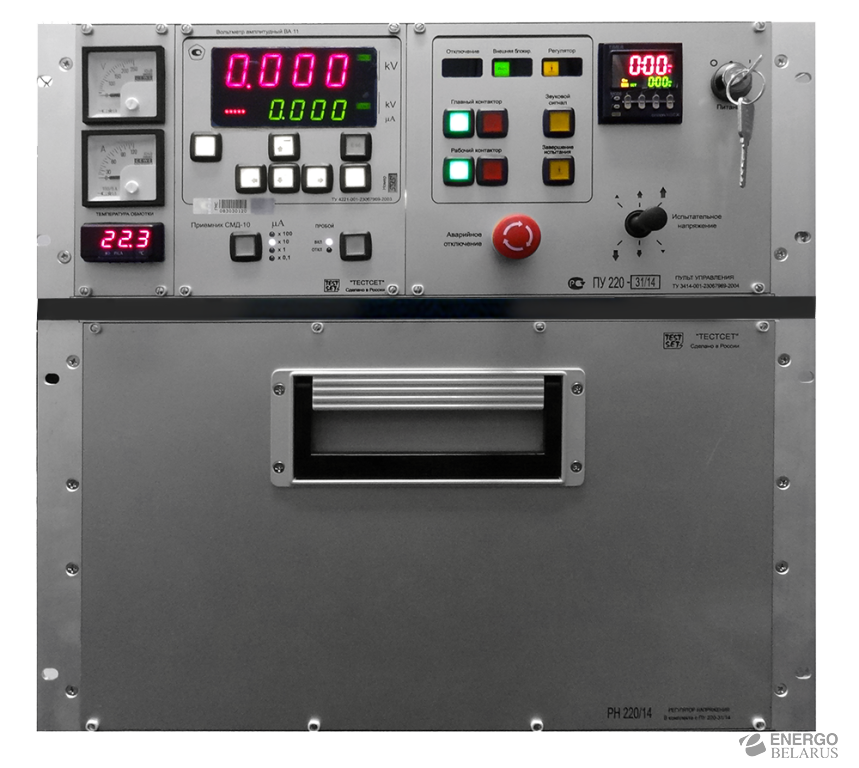

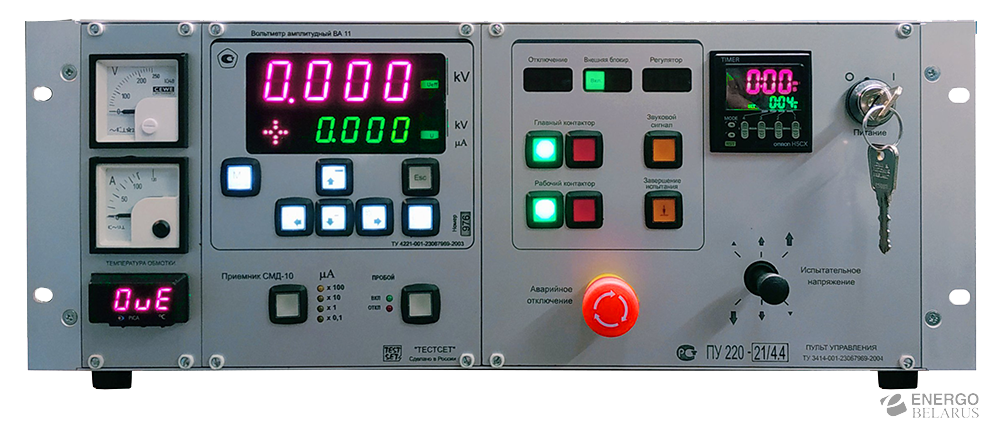

• Пульт управления ПУ 220-21/4,4 (к установкам мощностью 7,5 кВА) или ПУ 220-31/14 с регулятором РН 220/14 (к установкам мощностью 20 кВА);
• Делитель напряжения ДН-ххЕ(О);
• Диод ДВВ-150-2;
• Комплект кабелей.

Поставляемый с установкой комплект документации содержит:

• Руководство по эксплуатации установки (включает в себя методику периодической аттестации установки);
• Руководство по эксплуатации вольтметра ВА 11;
• Руководство по эксплуатации делителя напряжения ДН-ххЕ(О);
• Аттестат на установку;
• Свидетельство органа Федерального агентства по техническому регулированию и метрологии РФ о поверке делителя напряжения;
• Свидетельство органа Федерального агентства по техническому регулированию и метрологии РФ о поверке вольтметра ВА 11.

Дополнительные устройства и приборы

По желанию Заказчика в состав поставки установок УИВ-М может быть включен ряд дополнительные приборов и устройств:

• Оптоизолированный датчик тока СМД-10 (СМД-11) – обеспечивает возможность измерения тока утечки в изоляции объектов процессе испытания их постоянным (переменным) напряжением;
• Съемный элегазовый проходной изолятор ИПЭ-100;
• Устройство снятия заряда УСЗ-100.
