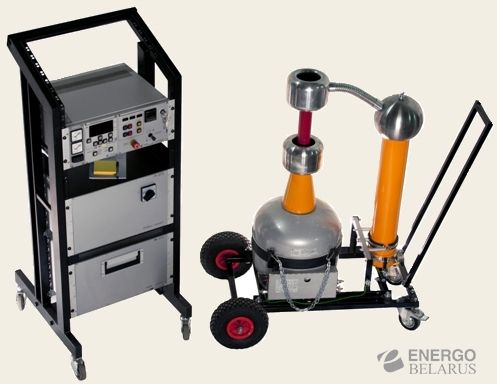

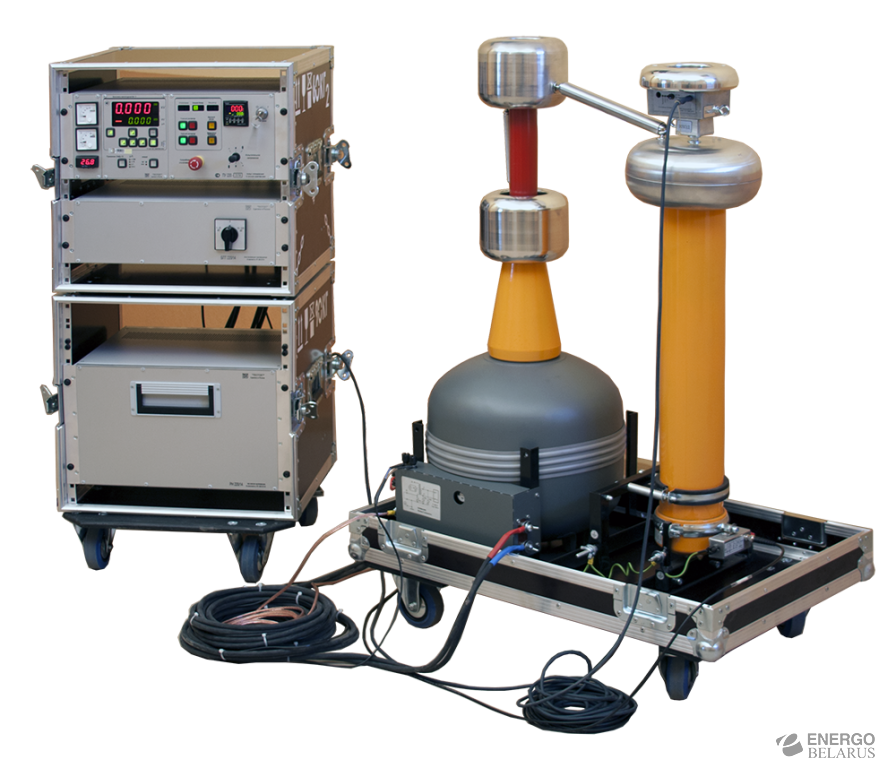

Установка переносная испытательная высоковольтная УИВ-(15, 50, 100) кВ

Переносные установки серии УИВ предназначены для испытаний изоляции электрооборудования высоким напряжением промышленной частоты 50 Гц и постоянным напряжением.

Установки выпускаются на три номинальных напряжения, охватывающих диапазон испытательных напряжений промышленной частоты от 1 кВ до 100 кВ:

• УИВ-15 – изоляция ж/д вагонов, в том числе тяговых двигателей;
• УИВ-50 – оборудование классов напряжения до 15 кВ;
• УИВ-100 – оборудование классов напряжения от 10 кВ до 35 кВ.

Переносные установки серии УИВ применяются для оснащения испытательных лабораторий, станций и стендов промышленных предприятий, учебных заведений, а также для проведения испытаний изоляции электрооборудования в полевых условиях. Для обеспечения безопасности работы оператора в полевых условиях пульты управления установками имеют II степень защиты от поражения электрическим током (двойная и усиленная изоляция).

Пульты управления и испытательные трансформаторы переносных установок снабжены ручками для переноски и их масса не превышает разрешенные 50 кг. Малые габариты и вес позволяют перевозить установку даже в легковом автомобиле.

Все электрические соединения частей установки выполнены разъемными. Набор кабелей с индивидуальными, фиксирующимися разъемами обеспечивает время подготовки к испытаниям (перевод установок из транспортного положения в испытательное) не более 5 минут.

В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз. Ввиду малых объемов и давления (малой запасенной энергии) они относятся к лабораторному оборудованию, и, согласно «Правилам устройства и эксплуатации сосудов, работающим под давлением», не требуется их регистрации как сосудов, работающих под давлением, учета, специального обращения и мер при транспортировании.

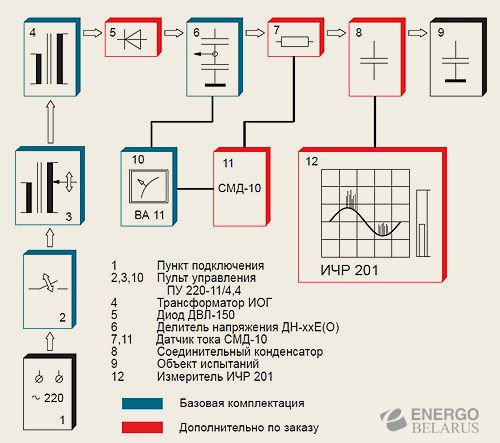

«Базовая» комплектация переносных установок серии УИВ мощностью 7,5 кВА включает в себя:

• Трансформатор испытательный ИОГ-хх;
• Пульт управления ПУ 220-11/4,4;
• Делитель напряжения ДН-ххЕ(О);
• Комплект кабелей.

Поставляемый с установкой комплект документации содержит:

• Руководство по эксплуатации установки (включает в себя методику периодической аттестации установки);
• Руководство по эксплуатации вольтметра ВА 11;
• Руководство по эксплуатации делителя напряжения ДН-ххЕ(О);
• Аттестат на установку;
• Свидетельство органа Федерального агентства по техническому регулированию и метрологии РФ о поверке делителя напряжения;
• Свидетельство органа Федерального агентства по техническому регулированию и метрологии РФ о поверке вольтметра ВА 11.

Дополнительные устройства и приборы

Для расширения испытательных возможностей переносных установок серии УИВ и удобства их эксплуатации, по желанию Заказчика, в состав поставки может быть включен ряд дополнительные приборов и устройств:

• Пульт управления типа ПУ 220-12/4,4 (заменяет ПУ 220-11/4,4) - вместе с делителем напряжения ДН-10ЕО расширяет диапазон испытательных напряжений «вниз» до 1 кВ, что позволяет применять установки и для испытаний вторичных цепей электрооборудования;
• Встраиваемый в пульт управления таймер позволяет оператору задавать время приложения напряжения;
• Диод выпрямительный ДВВ-150 – обеспечивает возможность испытания установками объектов постоянным напряжением до 70 кВ;
• Оптоизолированный датчик тока СМД-10М (СМД-11М) – обеспечивает возможность измерения тока утечки в изоляции объектов в процессе испытания их постоянным (переменным) напряжением;

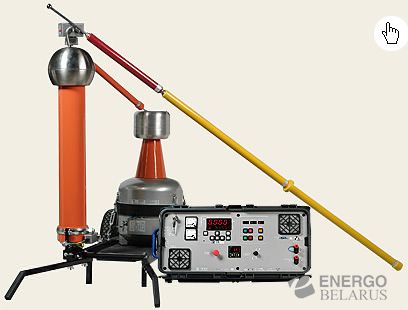

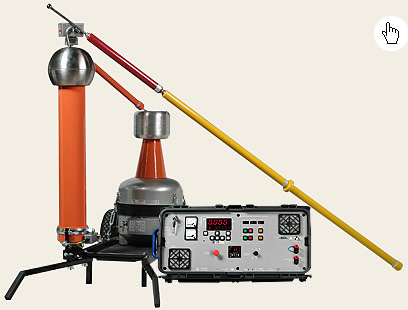

• Штанга для наложения заземления ШПР-100 - предназначена для оперативного наложения заземления в высоковольтных испытательных схемах со значениями испытательных напряжений до 100 кВ. Снабженная резистором демпфирующим типа РД 100/15, штанга может применяться для снятия остаточного потенциала с объектов испытаний, имеющих значительную емкость;
• Прибор-измеритель характеристик частичных разрядов ИЧР 201;
• Соединительный конденсатор для измерения характеристик частичных разрядов в объекте испытаний;
• Тележка транспортная - для удобства перемещения установки в пределах производственных помещений.

Транспортирование переносных установок УИВ-15, 50 и 100 кВ

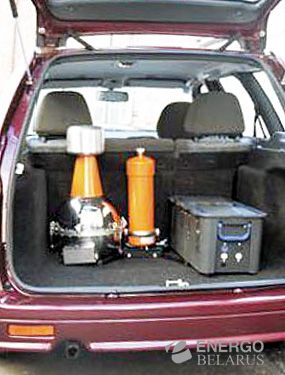

Малые веса и габариты блоков переносных установок позволяют перевозить их даже в обычных легковых автомобилях/

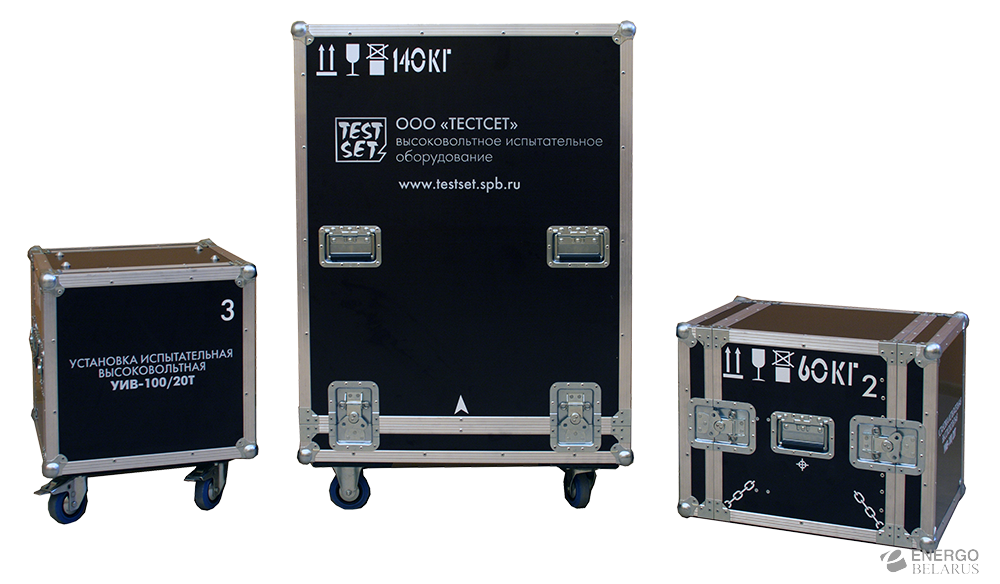

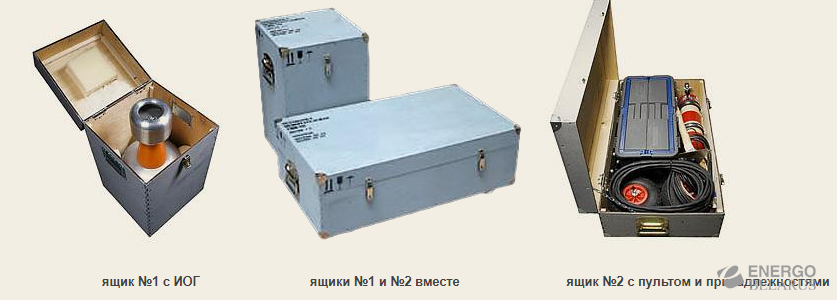

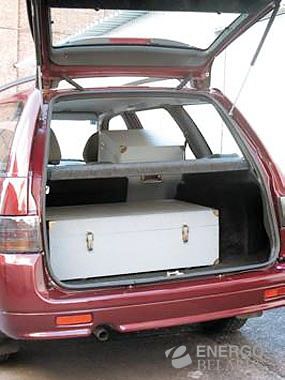

Для транспортирования любым видом транспорта и на любые расстояния, а также длительного хранения, переносные установки (полная комплектация) размещаются в двух транспортных ящиках (футляры по ГОСТ 14225-63). Размер ящиков выбран с учетом оптимального их размещения в багажнике легкового автомобиля.

Габаритные размеры ящиков: (ДхШхВ) 400х400х680 и 960х530х310 мм.
