Установка постоянного тока УИВПТ-200
Характеристики
| Производитель | ТЕСТСЕТ |
| Страна производитель | Россия |
Установка постоянного тока УИВПТ-200 предназначена для испытаний изоляторов в соответствии с требованиями МЭК 61325 (1995) стандартными (по ГОСТ 1516.2) нормированными испытательными постоянными напряжениями до 200 кВ. Установка обеспечивает измерение значений испытательного напряжения в процессе испытаний в соответствии с требованиями к системам измерения высокого напряжения по ГОСТ 17512 (МЭК 60060-2).
МЭК 61325 (1995) "Изоляторы, применяемые для воздушных линий с номинальным напряжением свыше 1000 В. Керамические или стеклянные изоляторы для системы постоянного тока. Определения, методы испытаний и критерии приемки".

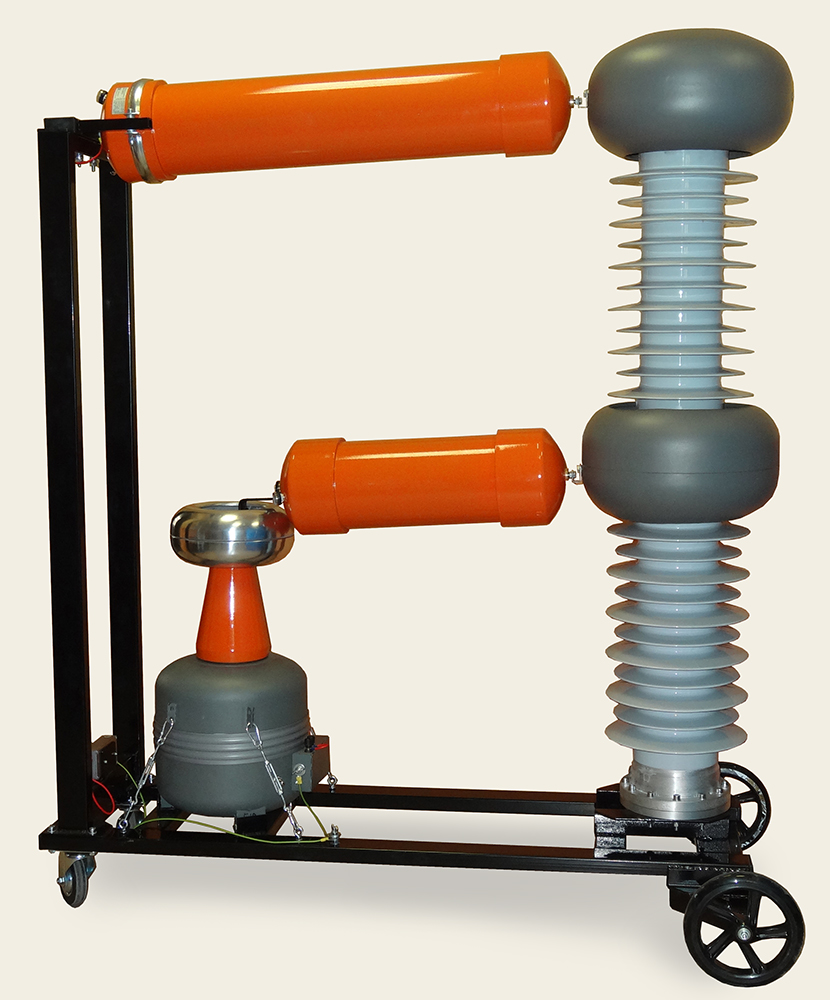

Установка представляет собой размещенные на нестандартной раме: трансформатор ИОГ-100/7,5, выпрямитель и делитель напряжения ДН-200ЕО. Для удобства перемещения рама оснащена колесами. Пара поворотных колес снабжена стопором.
Установка управляется со стандартных пультов ПУ 220-11/4,4 (Т) или ПУ 220-21/4,4.
Технические характеристики:
| Номинальное напряжение постоянного тока, кВ | 200 |
| Полярность высокого напряжения | по желанию заказчика |
| Номинальное напряжение питания частоты 50 Гц, В | 220 |
| Основной диапазон генерируемых напряжений, кВ | 0 - 200 |
| Испытательное напряжение частоты 50 Гц, кВ | 235 |
| Коэффициент пульсаций при номинальном напряжении, %, не более - холостой ход - ток нагрузки 0,5 мА - ток нагрузки 1 мА - ток нагрузки 2 мА | 0,7 1,5 2,6 4,7 |
| Максимальный ток нагрузки, мА | 2,0 |
| Погрешность измерения высокого напряжения, %, не более | 3,0 |
| Максимальная потребляемая мощность, кВА | 1,5 |
| Стабильность воспроизведения напряжений в диапазоне, % | 1 |
| Режим работы | длительный |
| Масса комплекта (нетто/брутто), кг | 170/220 |
