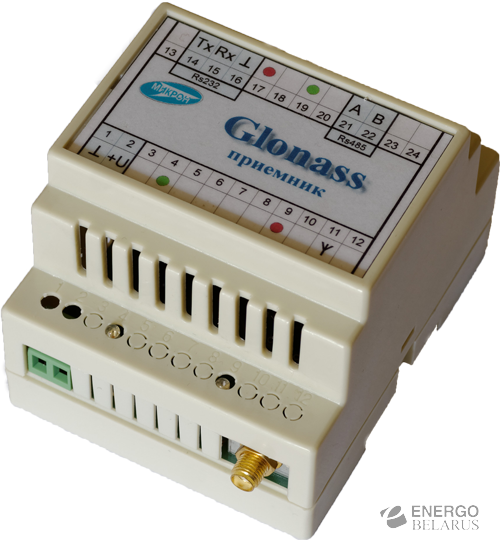

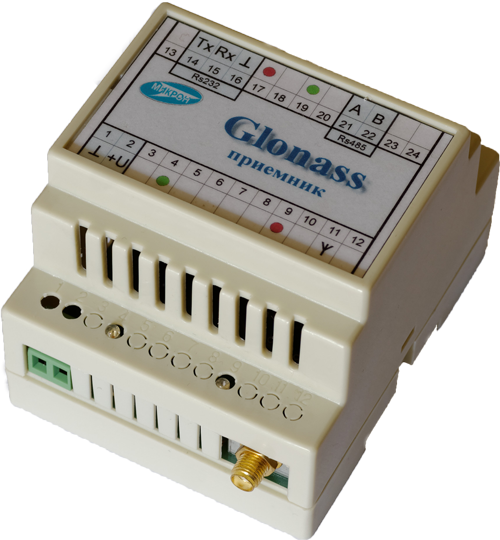

ГЛОНАСС-приемник Микрон

Приемник предназначен для синхронизации времени в автоматизированных системах учета энергоресурсов, системах диспетчеризации и т.д. Изготавливается в пластмассовом корпусе на DIN-рейку.

Характеристики:
32-канальный модуль ML8088s с малым потреблением 86 мВт;
Наличие двух интерфейсов: RS232 и RS485;
Протокол обмена стандартный: NMEA;
Фиксированные параметры обмена по обоим портам – 115200, n, 1;
Напряжение питания: 6,5…12 В
Габаритные размеры (ШхВхГ): 70 х 90 х 65 мм
Масса изделия 100 г.
Исполнение: IP31;
Условия эксплуатации от минус 40 до +55 С.

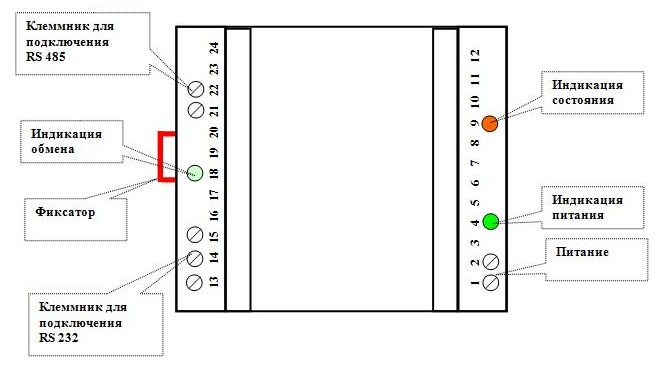

Расположение разъемов и назначение контактов.

Контакт	Интерфейс RS-232	Интерфейс RS-485	Питание
1			Общий (ноль)
2			+6,5...12В (вход)
14	Выход RS-232 (TXD)
15	Вход RS-232 (RXD)
16	Общий (ноль)
21		RS-485 A (плюс)
22		RS-485 B (минус)

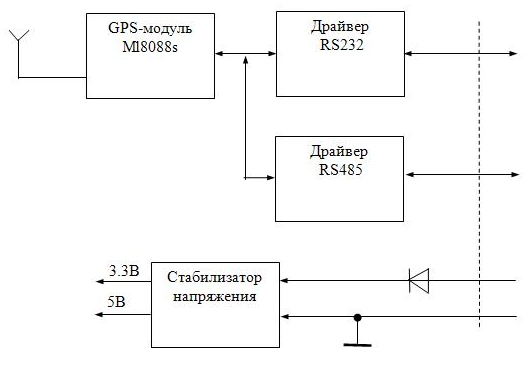

Структурная схема ГЛОНАСС-приемника
Основным элементом изделия является модуль ML8088s, который содержит последовательный интерфейс для передачи данных времени и координаты. Выход разведен на 2 интерфейса: RS232 и RS485. Модуль по обоим интерфейсам каждую секунду выдает время и координату в протоколе NMEA на фиксированной скорости 115200 бод.


Глобальная навигационная спутниковая система ГЛОНАСС предназначена для определения местоположения (координат), скорости движения (составляющих вектора скорости) и точного времени различными категориями потребителей (морскими, воздушными, наземными и др.). Она обеспечивает глобальное, непрерывное навигационное обслуживание всех категорий потребителей круглогодично, в любое время суток вне зависимости от метеорологических условий, неограниченное количество одновременно и непрерывно обслуживаемых мобильных и стационарных потребителей на всей поверхности Земли и на высотах до 2000 км.
