Установка для обработки твёрдой изоляции силовых трансформаторов ЭТМА ИНЕЙ-4 У1

  • Под заказ Проверено

Код товара: 107-943-8

Заказать Заказать звонок

+ 375 Показать телефоны

e-mail: ruscomtec@bk.ru

Характеристики

Производитель ЭТМА

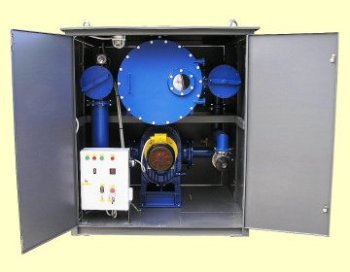

Рисунок 1 - Блок БВ-500-Н
Рисунок 2 - Насос АВЗ-180

Установка предназначена для подсушки твёрдой изоляции силовых трансформаторов напряжением 110–1150 кВ с помощью вакуума и низкотемпературной ловушки парогазовой смеси.

Используется при монтаже, ремонте и эксплуатации трансформаторов, баки которых выдерживают давление 26 Па. Установка может быть использована для вакуумирования баков электрических аппаратов и герметичных вакуумных систем большого объёма.

Изготавливается по ТУ У 34.04624312.011-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

  • Вид климатического исполнения - У1 по ГОСТ 15150.
  • Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
  • Обслуживающий персонал - 1 человек.
  • Экобезопасность - по ГОСТ 12.1.005.
  • Пожаробезопасность - по ГОСТ 12.1.004.
  • Электробезопасность - по ГОСТ 12.2.007.0.
Технические характеристики

Наименование параметра

Значение параметра

Быстрота откачки парогазовой смеси из бака трансформатора при остаточном давлении в нём 26–400 Па, м3/с, не менее

0,50

Остаточное давление в установке при закрытом входном вентиле, Па, не более

3,3

Температура поверхности конденсации водяных паров, °С, не более

минус 70

Охлаждающая смесь:
- двуокись углерода твёрдая ГОСТ 12162-77
- ацетон технический ГОСТ 2768-84

см. примечание *

Максимальная потребляемая мощность, кВт

25

Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В

380

Габаритные размеры блока БВ-500-Н, мм, не более:
- длина
- ширина
- высота

1600
1500
1850

Масса блока БВ-500-Н, кг, не более

2000

Габаритные размеры агрегата вакуумного золотникового АВЗ-180, мм, не более:
- длина
- ширина
- высота

1070
875
1060

Масса агрегата вакуумного золотникового АВЗ-180, кг, не более:

870

* - расход двуокиси углерода зависит от степени увлажнения трансформатора, его температуры и температуры окружающей среды.

Особенности конструкции

Установка «ЭТМА Иней-4 У1» состоит из блока вакуумного БВ-500-Н и насоса предварительного разрежения АВЗ-180. Блок вакуумный БВ-500-Н выполнен в виде металлического контейнера, внутри которого смонтировано оборудование (вакуумный насос 2ДВН-500, низкотемпературная ловушка парогазовой смеси, вакуумная система трубопроводов с вентилями, приборами контроля, шкаф управления). В рабочем состоянии блок вакуумный БВ-500-Н соединяется с насосом АВЗ-180 гибким вакуумпроводом Ду 100 мм.
