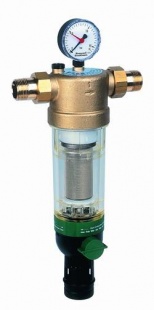

Фильтр Honeywell F76S 1 1/2" АА

Для организации обратной промывки фильтра в автоматическом режиме необходимо приобрести привод обратной промывки Z11S-A или привод обратной промывки Z74S-A!!!

Характеристики фильтров:

• Все фильтры комплектуются сеткой с размером ячеек 100мкм
• Сетки с разными размерами ячеек взаимозаменяемы
• Изделия соответствуют требованиям действующих норм DIN/DVGW
• Техническое обслуживание проводится без демонтажа из трубопровода
• Легкая замена чаши и фильтрующего элемента
• Монтажное положение – устанавливается чашей вниз
• Рабочая среда – вода

Фильтр F76S состоит из:

• корпуса с манометром
• резьбовых штуцеров
• сетчатого фильтра тонкой очистки (двухсекционный)
• чаши фильтра
• шарового клапана с дренажным штуцером
• накидного ключа для чаши фильтра

Материалы:

• корпус из латуни
• штуцеры с наружной резьбой из латуни
• фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
• чаша фильтра из ударопрочного прозрачного синтетического материала или из красной бронзы
• уплотнения из NBR

Принцип работы фильтра:

Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открывании шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и, пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхности. После закрытия шарового клапана фильтр автоматически возвращается в режим фильтрации.
