Станция водоочистки модульного типа «ГЗК-Ручей»

Станции водоочистки модульного типа «ГЗК-Ручей» Станция водоочистки модульного типа «ГЗК-Ручей» предназначена для удаления растворенных окислов железа, марганца и прочих вредных примесей из воды централизованных систем водоснабжения и подземных источников. Очистка воды от железа основана на принципе каталитического окисления двухвалентного железа в присутствии кислорода воздуха и реагента на фильтрующей загрузке с каталитическими свойствами. В качестве фильтрующей загрузки применяется: Сорбент АС, сорбент МС. Описание основного оборудования и материалов, предлагаемых к поставке:

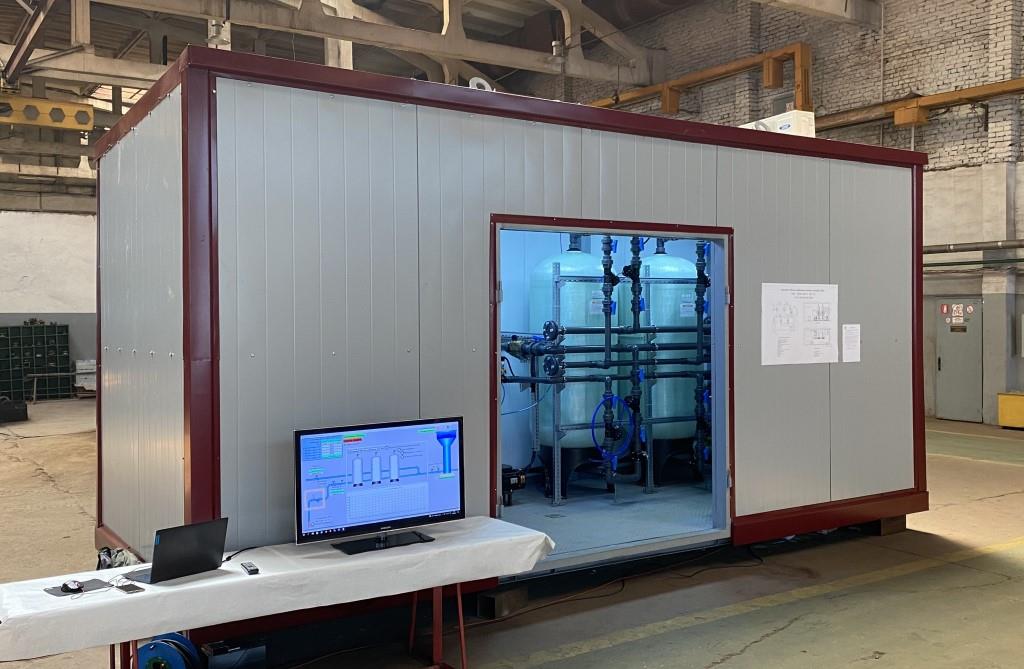

• Блок-модуль представляет собой металлическую утеплённую конструкцию, каркас которой изготовлен из стального профиля, обработанного антикоррозийным покрытием. Стены и кровля блок-модуля выполнены из сэндвич-панелей с минераловатным утеплителем. Пол металлический, утеплен. Блок-модуль укомплектован электрооборудованием, включающим электронный счётчик, учетно-распределительный щиток, светильники, розетки и выключатели. Оснащен электрическим конвектором отопления.
• Фильтр фланцевый механический предназначен для очистки воды, а также других жидкостей от механических примесей (песок, ил, ржавчина, окалина и т.д.). Осадочный фильтр грубой очистки изготовлен в чугунном корпусе. Для удобства очистки данная конструкция имеет сливную пробку внизу наклонной.
• Компрессор безмасляный предназначен для нагнетания сжатого воздуха в аэрационный смеситель и создания водо-воздушной смеси, а также для работы пневматических клапанов.
• Статический аэрационный смеситель (миксер) СМР с рассекателем предназначен для улучшения растворения газов (воздуха, кислорода, озоновоздушной, озоно-кислородной смеси) в потоке воды c использованием кинетической энергии потока. Благодаря разнонаправленным лопастным элементам достигается дробление пузырьков газа на мельчайшие фрагменты – увеличение межфазовой поверхности, а также многократное изменение направления движения пузырьков – обновление границ контакта. Рассекатель препятствует обратному слипанию пузырьков. Указанные факторы приводят к улучшению массопереноса газов в раствор и повышению эффективности обработки воды в целом.
• Станция дозирования гипохлорита натрия, предназначенная для дозирования реагентов в процессе водоподготовки. Может работать с постоянной производительностью, регулируемой вручную, с пропорциональной производительностью от внешнего сигнала или по внешним импульсам от расходомера.

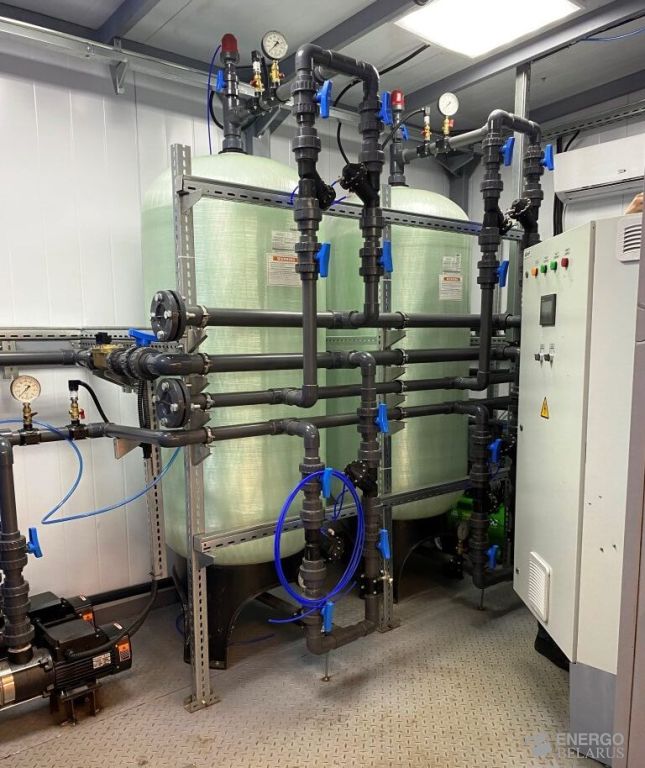

• Осадочник. Корпус фильтра выполнен из композитного материала, на который намотана стекловолоконная нить по бесшовной технологии. Части корпусов, контактирующие с водой, выполнены из коррозионностойких материалов пищевого класса. Материал колонны – стекловолокно.
• Клапан воздушный сбросной в режиме фильтрации выпускает лишний воздух, накапливающийся в верхней части корпуса фильтра, а во время возможных аварийных ситуаций впускает воздух при образовании внутри корпуса фильтра разрежения, предохраняя тем самым оборудование.
• Клапан диафрагменный представляет собой мембранный клапан с двухкамерной конструкцией, позволяющей контролировать внутренний поток. Корпус клапана состоит из высокопрочного армированного стекловолокном термопластика.
• Счетчик импульсный, применяющийся в проводных системах дистанционного считывания показаний или в беспроводных посредством подключения дополнительному оборудованию.
• Щит автоматизации и диспетчеризации, который предназначен для:

• управления работой всех единиц оборудования, входящих в состав станции, в т.ч. вывода текущих параметров системы и задание необходимых установок контролируемых параметров на панели оператора; • предусмотрен контроль воды, потреблении электроэнергии, давление в сети водопровода, состояние системы при аварии. • визуализации и управления технологическим процессом на рабочем месте оператора; • сбора, обработки и архивации необходимых статистических данных; • повышения надежности оборудования установки водоподготовки; • продление ресурса работы технологического оборудования; • снижение затрат на расходные материалы и энергоносители.

• Насос промывной воды для промывки фильтров из резервуара промывной воды.
