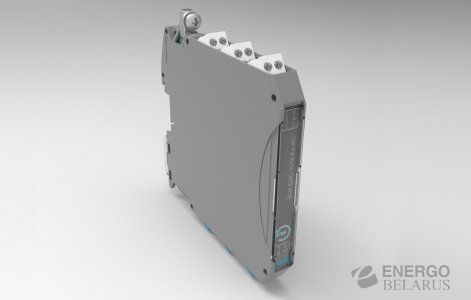

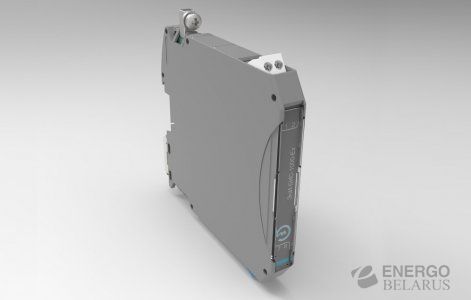

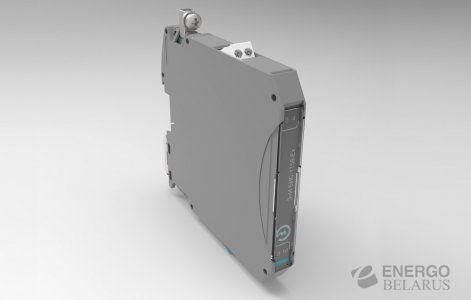

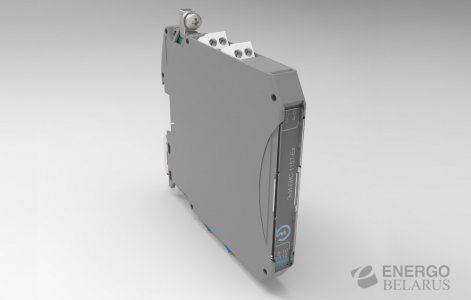

Барьер искрозащиты пассивный компактный импортозамещающий серии ЭнИ-БИС-1000-Ех

Ограничение электрической энергии, подаваемой во взрывоопасную зону. Обеспечивают сопряжение оборудования, размещенного во взрывобезопасной зоне, с устройствами и приборами, установленными во взрывоопасных зонах, в качестве разделительных элементов между искробезопасными и искроопасными цепями. Передача сигналов от термопар и термосопротивлений, унифицированных токовых сигналов 0...5, 4...20, 0...20 мА.

Прозрачны для HART-протокола, частотных и импульсных сигналов.

Особенности:

• Маркировка по взрывозащите [Ех ia Ga] IIC/IIВ или [Ех ib Gb] IIC/IIВ;
• Компактный корпус 12,5 мм;
• Высокая плотность монтажа: до 6,5 мм на канал;
• Импортозамещение основных аналогов;
• Передача HART-сигнала;
• Минимальная погрешность при передаче сигнала;
• Модели со сменными предохранителями;
• Не требуют источника питания.

Выпускаются по ТУ 4218-007-51465965-2004.

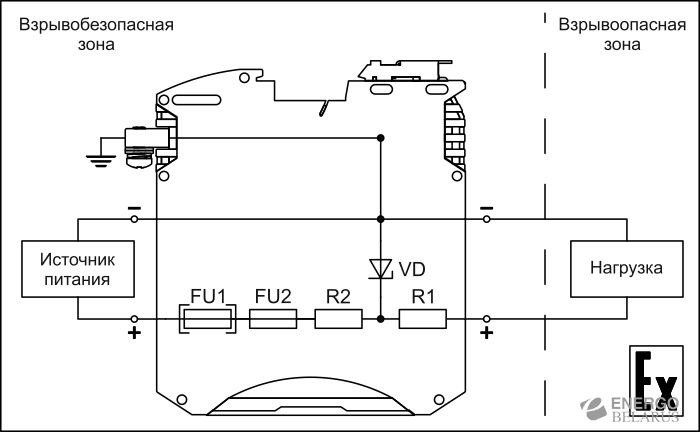

Шунт-диодные барьеры искрозащиты, или пассивные барьеры (иногда их называют «барьеры на зенеровских диодах») - это барьеры искробезопасности, состоящие из шунтирующих стабилитронов, последовательно включенных токоограничивающих резисторов и плавких предохранителей.

Пассивные барьеры являются самыми простыми устройствами. После короткого замыкания выхода или подачи на вход барьера высокого напряжения перегорает плавкий предохранитель, барьер выходит из строя и его необходимо заменить.

Подробно принцип действия шунт-диодных барьеров искробезопасности описан в разделе ЭнИ-БИС-100-Ех.

Барьеры соответствуют требованиям ГОСТ 31610.0, ГОСТ 31610.11 для подгрупп IIB, IIC.

Преимущества пассивных барьеров искробезопасности:

• простота конструкции;
• невысокая стоимость;
• отсутствие необходимости в источнике питания;
• передача сигналов без искажений.
