Блок сетевого фильтра БСФ
Характеристики
| Производитель | ОВЕН |
| Страна производитель | Россия |

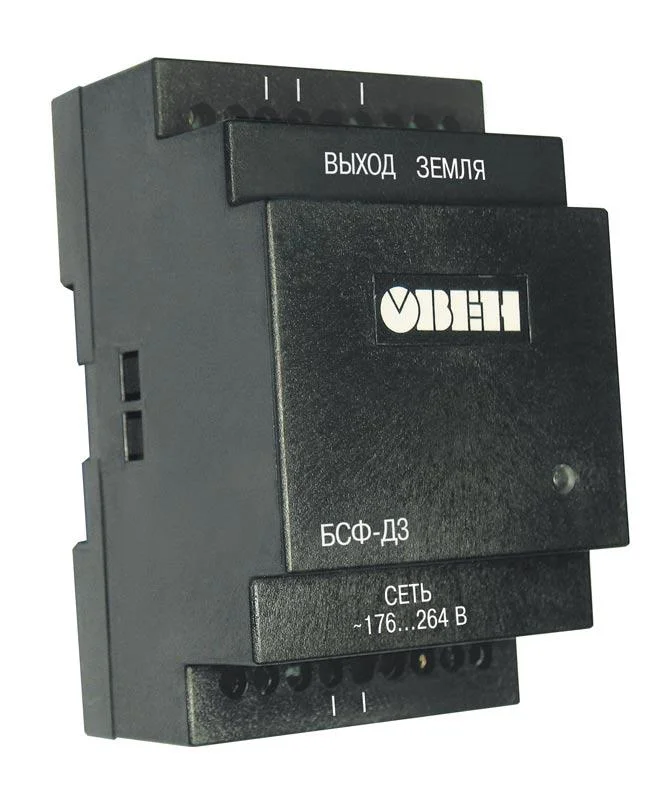

Блоки сетевых фильтров ОВЕН БСФ предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех.
Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм.
Блоки выпускаются в двух модификациях:
- ОВЕН БСФ-Д2-0,6 –корпус Д2, 36х90х58 мм, максимальный ток нагрузки 0,6 А;
- ОВЕН БСФ-Д3-1,2 –корпус Д3, 54х90х58 мм, максимальный ток нагрузки 1,2 А.
Основные функции
- Защита электрооборудования от действия помех, проникающих из сети
- Защита сети от эмиссии помех подключенного работающего электрооборудования
- Ослабление импульсных помех
- Подавление высокочастотных помех
Технические характеристики
|
Входное напряжение переменного тока |
176...264 В |
|
Частота входного напряжения |
50 Гц |
|
Падение напряжения на фильтре блока не более |
0,3 В |
|
Максимальный ток нагрузки: |
|
|
– БСФ-Д2-0,6 |
0,6 A |
|
– БСФ-Д3-1,2 |
1,2 А |
|
Рабочий диапазон температур |
–20...+50 °С |
|
Электрическая прочность изоляции: |
|
|
– вход – корпус (действующее значение) |
1,5 кВ |
|
– выход – корпус (действующее значение |
1,5 кВ |
|
Тип и габаритные размеры корпуса: |
|
|
– БСФ-Д2-0,6 |
на DIN-рейку Д2, 36×90×58 мм |
|
– БСФ-Д3-1,2 |
на DIN-рейку Д3, 54×90×58 мм |
|
Степень защиты корпуса (со стороны лицевой панели) |
IP20 |
Характеристики ослабления и подавления помех
|
Ослабление импульсных помех: |
|
|
– 5/50 нс |
до 10 раз |
|
– 1/50 мкс |
до 4 раз |
|
Подавление ВЧ-помех (вносимое затухание): |
|
|
– 100 кГц |
на 30 дБ |
|
– 1 МГц |
на 40 дБ |
|
– 10 МГц |
на 40 дБ |
|
– 30 МГц |
на 30 дБ |
Условия эксплуатации
|
Температура окружающего воздуха |
–20...+50 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при +25 ºС и ниже без конденсации влаги) |
не более 80 % |
Защита от импульсных помех
Импульсные помехи – кратковременные (1 нс...1 мс) выбросы напряжения в сети амплитудой выше номинального напряжения.
ОВЕН БСФ эффективно ослабляет импульсные помехи от природных и техногенных источников:
- ударов молний вблизи кабелей или линий электропередачи (могут причинить вред на расстоянии до 20 км);
- коммутационных процессов при включении/отключении мощной сетевой нагрузки;
- выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях.
Защита от высокочастотных (ВЧ) помех
Высокочастотные помехи – неопределенные по времени и амплитуде сигналы в диапазоне 100 кГц...30 МГц, которые искажают параметры входного напряжения (220 В/50 Гц).
ОВЕН БСФ эффективно подавляет ВЧ-помехи от следующих источников:
- импульсных блоков питания (бытовая электронная техника, промышленные и медицинские аппараты и др.);
- цепей нелинейных преобразователей мощности (преобразователи переменного и постоянного напряжения);
- мощных двигателей, аккумуляторов, генераторов, сварочных аппаратов, реле, газоразрядных ламп и т. п.
Габаритные размеры
Схемы подключения
Примечание.
1. Не допускается параллельная работа блоков сетевого фильтра.
2. Количество подключенных к БСФ приборов или блоков должно соответствовать максимальному току нагрузки:
– 0,6 А для БСФ-Д2-0,6,
– 1,2 А для БСФ-Д3-1,
Комплектность
- Прибор БСФ
- Фиксатор
- Паспорт и руководство по эксплуатации
- Гарантийный талон
