Измеритель тока ИТ-Д1
Характеристики
Измеритель тока - регистратор срабатывания ИТ–Д1 (далее - регистратор) предназначен для измерения тока проводимости и индикации его превышения, регистрации числа срабатываний ограничителя перенапряжений нелинейного (ОПН) сетей класса 35, 110, 150, 220, 330 и 500 кВ при грозовых и коммутационных перенапряжениях.
Регистраторы ИТ-Д1 могут применяться для ОПН указанных классов напряжения всех изготовителей, в том числе и для ОПН типа А и Б производства НПО “ДЕЛЬТА”.
Условия эксплуатации регистратора: - районы с умеренным и холодным климатом и промышленной атмосферой (тип атмосферы I I по ГОСТ 15150) при сильном загрязнении внешней среды (степень загрязнения I I I по ГОСТ 9920) на открытом воздухе; - предельное верхнее значение температуры окружающей среды – плюс 40°С, нижнее – минус 60°С. - влажность – не более 80% при температуре внешней среды 30°С; - высота установки регистратора – не более 1000 м над уровнем моря. Технические данные регистратора приведены в табл. 1.
Таблица 1.Основные технические данные регистратора ИТ-Д1| Наименование параметра | Значение параметра |
| 1. Класс напряжения сети, кВ, кВ | 35 … 500 |
| 2. Номинальный разрядный ток – амплитуда грозового импульса тока 8/20 мкс, кА | 10 |
| 3. Минимальный ток срабатывания при грозовом импульсе 8/20 мкс, амплитудное значение, А | 50 |
| 4. Максимально выдерживаемое значение прямоугольного импульса тока 2000 мкс, А | 800 |
| 5.Максимально выдерживаемое значение импульса большого тока 4/10 мкс, амплитудное значение, кА | 100 |
| 6. Остающееся напряжение при номинальном разрядном токе, кВ, не более | 3.0 |
| 7. Контролируемое число срабатываний | 001-999 |
| 8. Масса регистратора, кг | 1.7 |
Конструктивно регистратор выполнен в стальном корпусе неразборным и неремонтируемым в условиях эксплуатирующих организаций.
Регистратор ИТ-Д1 включает стрелочный миллиамперметр, электромеханический счётчик импульсов и электронную часть. Электронная часть состоит из ряда функциональных узлов, обеспечивающих согласование коротких и сверхкоротких импульсов тока грозовых и коммутационных перенапряжений положительной и отрицательной полярностей и относительно длительного времени срабатывания электромеханического счётчика.
Регистратор не требует источников питания.

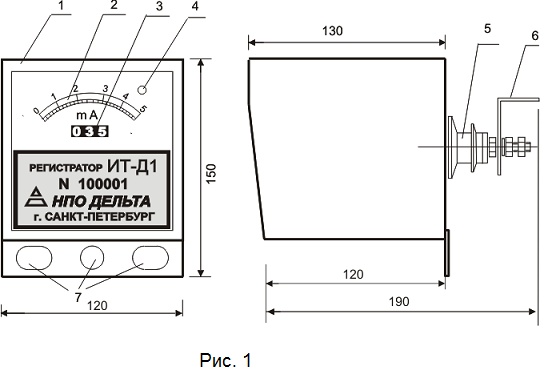

Внешний вид регистратора ИТ-Д1 представлен на фото. На рис. 1 показаны : 1-корпус; 2-миллиамперметр; 3-индикатор числа разрядов; 4-индикатор превышения тока -светодиод; 5-изолятор; 6-контактный кронштейн с отверстием ?11 мм для подсоединения отрезка заземляющего проводника (шины)- нижний фланец (приборный вывод) ОПН –контактный кронштейн; 7-отверстия для подсоединения второго отрезка проводника заземления- корпус регистратора- заземлитель и крепежа регистратора к опорной стойке (фундаменту).
Регистратор включается последовательно в цепь ОПН – заземлитель в разрыв заземляющего проводника.
В режиме работы сети без импульсных перенапряжений через регистратор протекает ток ограничителя, величина которого измеряется миллиамперметром. При превышении током, протекающим через ограничитель, величины 5 мА индикатор начинает светится, сигнализируя о возможном неисправном состоянии ОПН .
При грозовом или коммутационном разряде импульс тока, протекая через датчик перенапряжения, фиксируется электромеханическим счётчиком.
Схемы подключения регистратора к ОПН приведены на рис. 2 - для ОПН обычного исполнения (типа А), на рис. 3-для ОПН типа Б производства НПО ДЕЛЬТА.
Нижний фланец ОПН типа А изолируется от опорной конструкции (стойки, фундамента, подножника) с помощью изолирующих приспособлений, например, изолирующего основания, изоляционных втулок и т.п.
