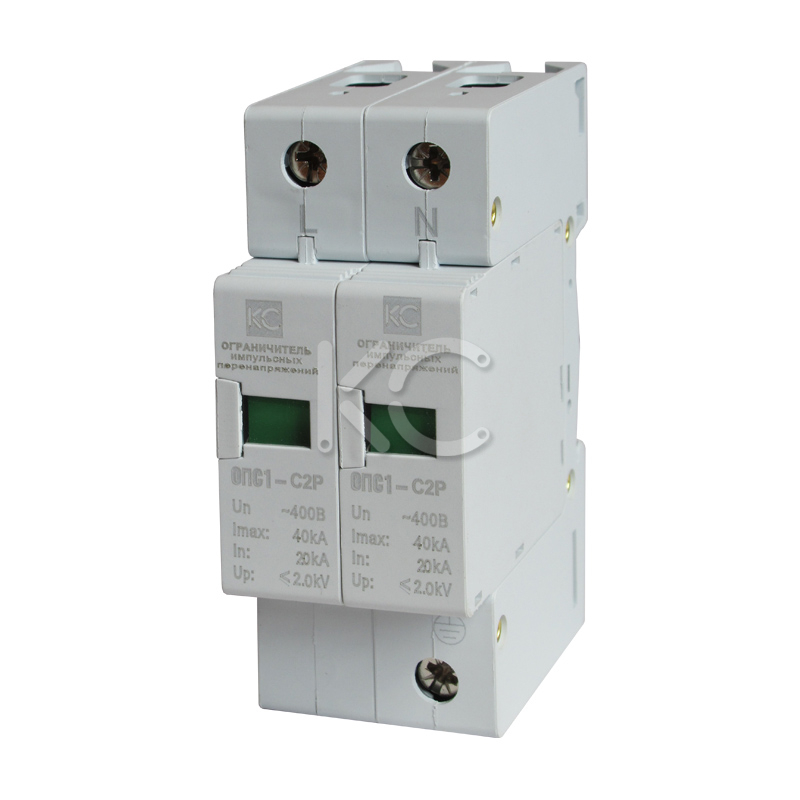

Ограничитель импульсных перенапряжений ОПС1-С 2р (In=20kА) 400В КС
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-600-1
Розничная цена:
52,20 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
Назначение
Ограничители импульсных перенапряжений серии ОПС1 (УЗИП) товарного знака КС предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений. Ограничители предназначены для эксплуатации в однофазных или трехфазных электрических сетях переменного тока напряжением до 440 В частотой 50 Гц и по своим характеристикам соответствуют ГОСТ Р 51992 (МЭК 61643-1).
Ограничители выполняют функции ограничения перенапряжений и отвода импульсных токов.
Применение
Основная область применения ограничителей: устройства вводно-распределительные, щиты учетно-распределительные жилых и общественных зданий, групповые квартирные и этажные щитки.
Условия эксплуатации- Диапазон рабочих температур от -40 до +50 °C.
- Высота над уровнем моря не более 2000 м.
- Относительная влажность в температурных условиях помещения от 30 до 90 %.
- Рабочее положение вертикальное с возможным отклонением на 90°.
Технические характеристики
| Параметры | Значения |
|---|---|
| Число полюсов | 2 |
| Класс защиты | C (УЗИП класса II) |
| Рабочее напряжение частотой 50 Гц, номинальное Un / максимальное Uc, В | 400 / 440 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 6000 |
| Разрядный ток 8/20 мкс, номинальный In / максимальный Imax, кА | 20 / 40 |
| Максимальный ожидаемый ток короткого замыкания, А | 63 |
| Защитный уровень напряжения Up, не более, кВ | 1.8 |
| Классификационное напряжение Uw, В | 650 |
| Время реакции, не более, мс | 25 |
| Степень защиты | IP20 |
| Тип присоединяемых проводников | алюминиевые, медные, одножильные, многожильные, жесткие, гибкие |
| Сечение присоединяемых проводов, мм2 | 4-25 |
| Ремонтопригодность | неремонтопригодный |
| Габаритные размеры (В х Ш х Г), мм | 79 х 36 х 68 |
| Срок службы, не менее, лет | 15 |
Схема подключения
| Схема электрическая принципиальная |
|---|
 |
| Схема подключения автоматического выключателя или предохранителя |
 |
Правила безопасного использования
ВНИМАНИЕ! Перед обслуживанием или ремонтом убедитесь в отсутствии напряжения в сети. Ограничители должны устанавливаться в электрощитах со степенью защиты от пыли и влаги не менее IP30 по ГОСТ 14254 (IEC 60529).
Расстояния от боковых поверхностей ограничителя до металлических частей щитка должны быть не менее 5 мм, до верхней и нижней поверхностей не менее 20 мм.
ВНИМАНИЕ! В цепи ограничителя со стороны питающей сети должен быть установлен автоматический выключатель или предохранитель, соответствующий нагрузке цепи. Устанавливать автоматический выключатель или предохранитель следует в соответствии со схемой подключения.
РЕКОМЕНДУЕТСЯ один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
После срабатывания ограничителя при прямом или косвенном воздействии грозовых или импульсных перенапряжений устройство подлежит утилизации.
