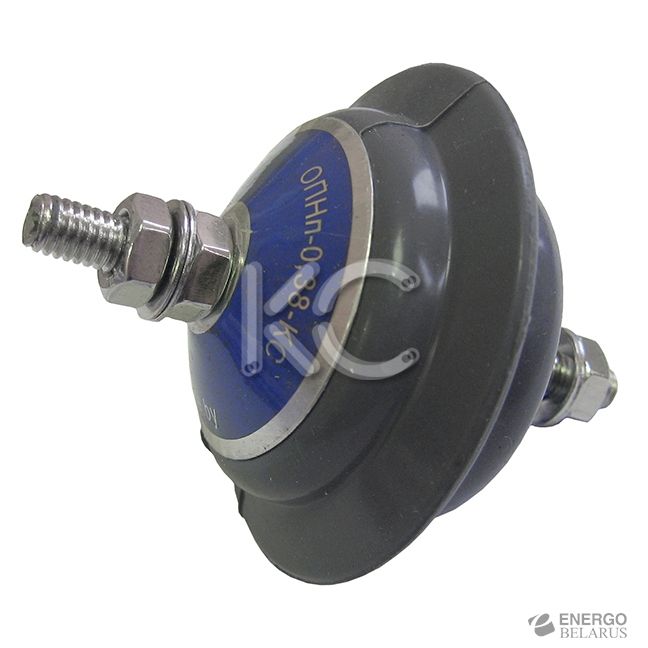

Ограничитель перенапряжения ОПНп-0,38-КС
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-349-2
Розничная цена:
17 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
Назначение
Ограничители перенапряжения в полимерном корпусе типа ОПНп-0,38 УХЛ1 – электрические аппараты нового поколения, пришедшие на замену вентильным разрядникам и ограничителям перенапряжений в фарфоровом корпусе, предназначены для защиты от грозовых и коммутационных перенапряжений электрооборудования в сетях переменного тока частотой 50 Гц с номинальным напряжением 380 В.
Ограничители перенапряжений ОПНп-0,38 обеспечивают эффективную защиту низковольтных воздушных линий, распределительных трансформаторных подстанций, отводов в жилые дома и производственные строения.
Преимущества
Преимущества ограничителей ОПН перед вентильными разрядниками и ОПН:
- Постоянное подключение к защищаемому оборудованию.
- Высокий уровень ограничения всех видов перенапряжений.
- Безынерционное отслеживание перепадов напряжений.
- Малое время срабатывания ОПНп при перенапряжениях.
- Стабильность характеристик на протяжении всего срока службы.
- ОПНп не требуют обслуживания, не повреждаются при транспортировке и хранении.
- Высокая надежность при эксплуатации.
- Стойкость к атмосферным осадкам и загрязнениям.
- Малый вес и габаритные размеры.
Высокая механическая прочность и малая масса ОПНп позволяет устанавливать их непосредственно на линиях электропередач, на выводах трансформаторов и электродвигателей, в ячейках КРУ, а также между фазами для ограничения межфазовых перенапряжений.
Технические характеристики
| Параметры | Значения |
|---|---|
| Класс напряжения сети, кВ | 0.38 |
| Номинальное напряжение, кВ | 0.5 |
| Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождём, не более, кВ | 2.3 |
| Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более, кВ | 4.3 |
| Остающееся напряжение при импульсном токе с длиной фронта волны 8 мкс амплитудой 1000 А, не более, кВ | 2.5 |
| Номинальный разрядный ток, кА | 1.0 |
| Ток утечки при выпрямленном напряжении равном номинальному напряжению, не более, мкА | 6.0 |
| Токовая пропускная способность 20 импульсов тока волной 16/40 мкс, кА 20 импульсов тока волной 3/8 мкс, А | 3.0 35 |
| Длина пути утечки внешней изоляции, не менее, см | 2.6 |
| Допустимое тяжение проводов, не менее, Н | 50 |
| Высота, не более, мм | 80 |
Структура условного обозначения
| Структура условного обозначения ограничителя ОПНп-0,38-КС | |
|---|---|
| О | ограничитель |
| П | перенапряжений |
| Н | нелинейный |
| п | в полимерном корпусе (полимерной изоляции) |
| 0.38 | класс напряжения сети, Кв |
| КС | торговая марка |
