Устройство защиты от импульсных перенапряжений EZETEK УЗИП EMK
Характеристики

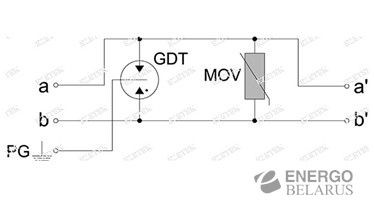

Предлагаем устройство защиты от импульсных перенапряжений (узип) EMK Устройство предназначено для защиты цепей передачи данных. Первичная защита от перенапряжений осуществляется мощным газовым разрядником. Следующий уровень защиты выполнен металлооксидными варисторами.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ™ EMK |
||||
|
Тип |
230V |
24V |
48V |
|
|
номинальное / максимальное рабочее напряжение DC |
Un/Uc |
230/230V |
24/28V |
60/64V |
|
уровень импульсного перенапряжения |
a/b-PG |
350-504V |
||
|
a/b |
351-429V |
30-36V |
67-85V |
|
|
максимальный рабочий ток |
IL при 25 °C |
10A |
145mA |
145mA |
|
номинальный разрядный ток (8/20) |
In |
10кA |
||
|
максимальный разрядный ток (8/20) |
Imax |
20кA |
||
|
уровень защиты Up при I(8/20) = 5kA |
- |
<450V |
<65V |
<135V |
|
время срабатывания |
tA |
<25ns |
<1ns |
|
|
защита от сверхтоков |
- |
- |
позистор до 0,3 А |
позистор до 0,3 А |
|
cопротивление изоляции при уровне напряжения |
|
>1ГОм |
>24МОм |
>60МОм |
|
|
100V |
24V |
60V |
|
|
сопротивление |
R |
<0,1Ом |
9-11Ом |
9-11Ом |
|
паразитная емкость |
C |
<1 nF |
<3 nF |
<1.2 nF |
|
диапазон рабочих температур |
- |
-40°C -+80°С |
||
|
рекомендуемое сечение присоединяемых проводов |
- |
4 кв. мм |
||
|
Монтаж в соответствии с EN60715 |
- |
35 мм DIN рейка |
||
|
степень защиты |
- |
IP 20 |
||
|
артикул |
|
|
||
|
сменный модуль |
- |
708 157 |
708 158 |
708 159 |
|
база + сменный модуль |
- |
708 154 |
708 155 |
702 156 |
|
размер |
|
90 х 71.5 х 12mm |
||
