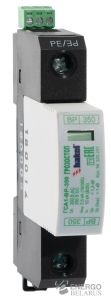

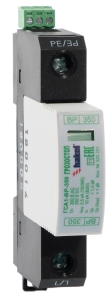

УЗИП ГСА1 ВР 350 1+0 С
Характеристики
| Производитель | Hakel |
| Степень защиты IP | 20 |
| Климатическое исполнение | У2.1 |
| Материал корпуса | Полиамид |
| Тип монтажа | DIN-рейка 35 мм |
| Коммутируемый заряд, Aхсек | 1.25 |
| Удельная энергия, кДж/Ом | 1.56 |
| Цвет корпуса | Светло-серый; Черный |
| Рабочая температура, °C | -60…+80 |
| Модель | ГСА1 ВР 350 1+0 С |

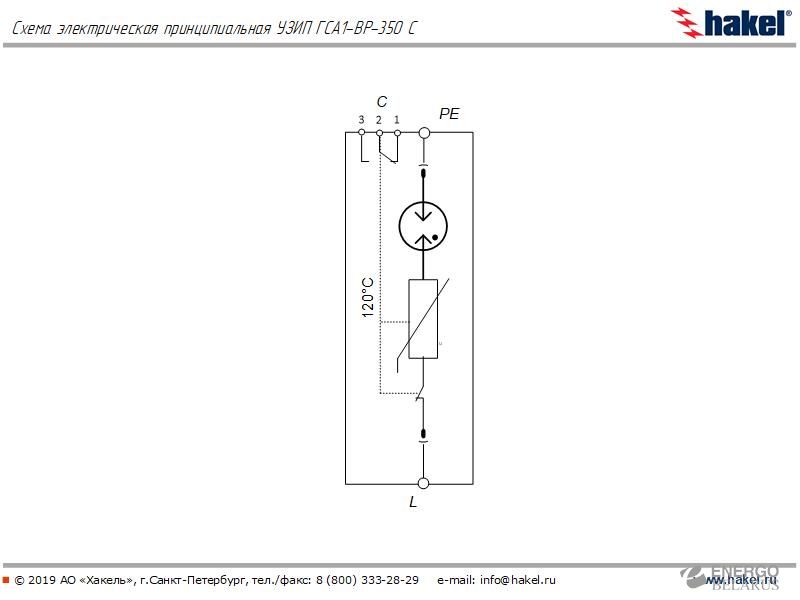

УЗИП типа ГСА1 ВР 350 1+0 С представляет собой однополюсный УЗИП класса I (ГОСТ IEC 61643-11-2013) комбинированного типа на основе последовательно соединённых оксидно-цинкового варистора и газонаполненного разрядника.
ГСА1 ВР 350 1+0 С предназначен для защиты оборудования вторичного электропитания, автоматики и телемеханики в изолированных цепях переменного тока частотой 50 Гц с номинальным напряжением U0 = 230 В и максимальным длительно допустимым рабочим напряжением Uc = 350 В, а также постоянного тока с напряжением U0 = 220 В и максимальным длительно допустимым рабочим напряжением Uc = 250 В от воздействия продольных (провод/земля) импульсных перенапряжений, источником которых являются грозовые воздействия и коммутационные перенапряжения в результате переключений в цепях индуктивных и ёмкостных нагрузок, коротких замыканий в распределительных электрических сетях высокого и низкого напряжения.
ГСА1 ВР 350 1+0 С устанавливается в пределах 0А(В) — 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003) и конструктивно состоит из базового элемента (базы) ГСА ВР 1 C и сменного модуля защиты комбинированного типа ГСА1 ВР 350.
База ГСА ВР 1 С выполнена в пластмассовом корпусе класса защиты IP20. Крепление базы осуществляется на 35 мм DIN-рейку при помощи специальной защёлки на нижней поверхности корпуса. Сменный модуль подключается в базе с помощью ножевых контактов. При установке модуля класс защиты IP20 сохраняется для всех компонентов схемы защиты. В корпусе базы предусмотрен специальный ключевой элемент для модуля защиты комбинированного типа ГСА1 ВР 350 для исключения его ошибочной установки и установки модулей других типов, не соответствующих базам серии ГСА ВР * С.
В корпусе базы ГСА ВР 1 С установлена винтовая клемма «L» для подключения к защищаемой линии и винтовая клемма «РЕ» для подключения заземляющего проводника.
ГСА1 ВР 350 1+0 С оснащён визуальной механической системой сигнализации исправного состояния, связанной с тепловым расцепителем варистора и индикатором, расположенным на лицевой части модуля. В исправном состоянии индикатор имеет зелёный цвет, в аварийном – красный.
Система сигнализации так же управляет положением сухого контакта, размещённым в базе, что позволяет реализовать функцию дистанционного контроля исправного/неисправного состояния УЗИП. Подключение ДС к внешним цепям производится с помощью разъёмного соединения.
При неустановленном в базовом элементе модуле дистанционная сигнализация находится в положении «Авария» — линия не защищена.
Для упрощения идентификации модуль ГСА1 ВР 350 имеет цветовую (цвет корпуса и маркировки) и дополнительную буквенно-цифровую маркировку.
Цветовая маркировка – цвет корпуса светло-серый и цвет маркировки – зелёный.
Дополнительная буквенно-цифровая маркировка – на лицевой стороне модуля в верхней и нижней частях поля маркировки дополнительно крупным шрифтом в рамке нанесена краткая буквенно-цифровая маркировка УЗИП – ВР 350 (варистор + разрядник с Uc – 350 В).
Маркировка УЗИП позволяет устанавливать его в любое рабочее положение.
В данной серии УЗИП база и сменный модуль имеют свои отдельные номера по каталогу и доступны для заказа как отдельно, так и в составе целого устройства.
Полные технические характеристики:
| Класс испытаний УЗИП по ГОСТ IEC 61643-11 | I |
| Количество полюсов | 1 |
| Род тока | переменный, 50 Гц / постоянный |
| Номинальное напряжение системы, АC/DC, U0 | 230 / 220 В |
| Максимальное длительное рабочее напряжение, АC/DC, Uс | 350 / 250 В |
| Импульсный ток (10/350), Iimp | 2.5 кА |
| Коммутируемый заряд, Q | 1.25 A·с |
| Удельная энергия, W/R | 1.56 кДж/Ом |
| Номинальный разрядный ток (8/20), In | 10 кА |
| Максимальный разрядный ток (8/20), Imax | 20 кА |
| Уровень напряжения защиты (согласно ГОСТ IEC 61643-11), Up | < 1 300 В |
| Уровень остаточного напряжения при Iimp | < 1 000 В |
| Уровень остаточного напряжения при Uос | < 1 300 В |
| Уровень остаточного напряжения при Imax | < 1 300 В |
| ВПН, (АС), UТ | 450 В / 5 с |
| Рекомендуемый номинал защитного предохранителя типа gL/gG | 40 А |
| Устойчивость к токам короткого замыкания | 25 кА |
| Время срабатывания, ta | < 100 нс |
| Вид климатического исполнения по ГОСТ 15150-69 | У2.1** |
| Рабочая температура, Tamb | -60…+80 °C |
| Сечения подключаемых проводников | одножильный до 35 мм² многожильный до 16 мм² |
| Момент затяжки, Н·м | 2.5 |
| Степень защиты по ГОСТ 14254-2015 | IP20 |
| Монтаж | DIN-рейка 35 мм |
| Материал корпуса | Polyamide PA6, UL94 V-0 |
| Срок службы | не менее 10 лет |
| Цвет модуля | светло-серый |
| Цвет маркировки модуля | зеленый |
| Масса модуля, не более | 65 г |
| Цвет базы | черный |
| Масса базы, не более | 95 г |
| Контакты дистанционной сигнализации: | |
| Максимальный коммутируемый ток, АC/ DC | 0.5 A / 0.1 А |
| Максимальный коммутируемое напряжение, АC/ DC | 250 В / 250 В |
| Сечения подключаемых проводников | до 1 мм² |
| Момент затяжки, Н·м | 0.2 |
| Электрическая прочность изоляции, АС | 2.2 кВ |
| Сопротивление изоляции | 2 х 107 Ом |
Информация для заказа:
| Код по каталогу | Наименование | Количество |
| 320 231 | ГСА1 ВР 350 — сменный модуль | 1 шт. |
| 320 204 | ГСА ВР 1 C — база | 1 шт. |
Сертификаты:
- cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
- сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
- сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
