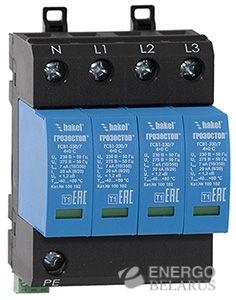

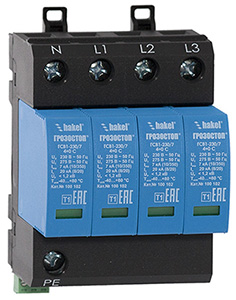

УЗИП ГСВ1 4+0 С

Четырехполюсные УЗИП класса испытаний I ограничивающего типа. Применяются для защиты фазных и нулевого проводников. Состоят из четырех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uо = 60, 120, 230, 280, 320, 400 В. Iimp(10/350) = 7 кА.

Устройства серии ГРОЗОСТОП ГСВ1-*/** 4+0 С соответствуют УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливаются в пределах 0 – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением 1500 В, при кабельном вводе электропитания.

ГРОЗОСТОП ГСВ1-*/** 4+0 С, ТУ 3428-002-79740390-2007 – серия четырехполюсных УЗИП класса испытаний I на основе оксидно-цинковых варисторов.

• Предназначены для защиты фазных и нулевого проводников от синфазных (продольных) перенапряжений в цепях L/PE, N/PE.
• Состоят из четырех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Iimp(10/350) = 7 кА.
• Выпускаются на номинальное напряжение системы Uо = 60, 120, 230, 280, 320, 400 В.
• Применяются в сетях с системами заземления типа TN-S.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном – красный.
• Для удаленного контроля ГРОЗОСТОП ГСВ1-*/** 4+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП ГСВ1-*/** 4+0 С:

1. ГРОЗОСТОП – торговая марка выпускаемых АО «Хакель Рос» УЗИП;
2. ГСВ – серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
3. 1- класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
4. * – номинальное напряжение системы, UO;
5. ** – импульсный ток Iimp(L/N)(10/350);
6. 4+0 – количество полюсов и схема подключения УЗИП;
7. C – наличие дистанционной сигнализации рабочего состояния.
